Instrukcja obsługi głośników sufitowych JBL Control 10 Series
Szybki przewodnik instalacji i obsługi głośników sufitowych JBL Control 10 Series (12C/T, 14C/T, 16C/T, 18C/T). Dowiedz się, jak bezpiecznie zamontować głośniki, podłączyć przewody, skonfigurować przełącznik odczepów i pomalować obudowę.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy serii głośników sufitowych JBL Control 10 (modele 12C/T, 14C/T, 16C/T, 18C/T). Dokument zawiera wytyczne dotyczące bezpiecznego montażu, okablowania, konfiguracji odczepów transformatora oraz konserwacji. Głośniki są przeznaczone do montażu w sufitach podwieszanych lub płytach gipsowo-kartonowych.

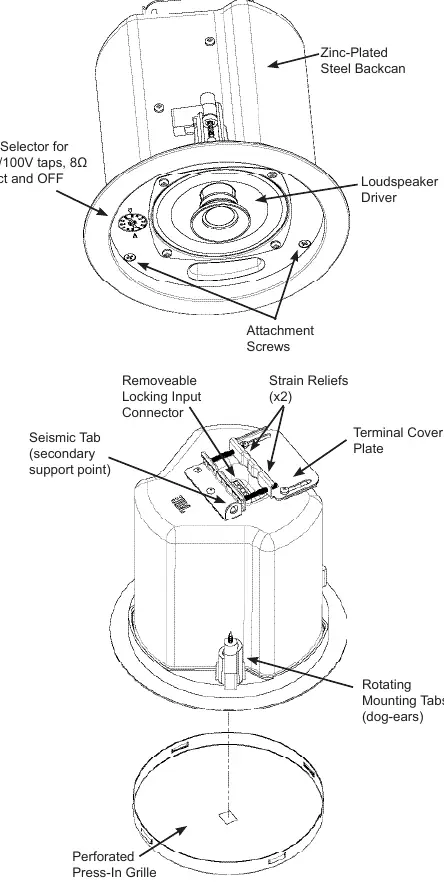

Opis urządzenia
Seria Control 10 to głośniki sufitowe o wysokiej wierności dźwięku. Dostępne modele różnią się wielkością przetwornika i charakterystyką:
- Control 12C/T: 3-calowy przetwornik pełnozakresowy.
- Control 14C/T: 4-calowy głośnik niskotonowy i 3/4-calowy głośnik wysokotonowy.
- Control 16C/T: 6,5-calowy głośnik niskotonowy i 3/4-calowy głośnik wysokotonowy.
- Control 18C/T: 8-calowy głośnik niskotonowy i 1-calowy głośnik wysokotonowy.
Przygotowanie do instalacji
Większość instalacji nie wymaga dodatkowych wsporników poza tymi dołączonymi do zestawu. W przypadku sufitów podwieszanych należy bezwzględnie używać dołączonych wsporników (C-plate i szyny sufitowe). W przypadku płyt gipsowo-kartonowych można opcjonalnie użyć wsporników montażowych JBL (New-Construction Bracket lub Plaster-Ring Bracket).
Instalacja krok po kroku
- Wycinanie otworu: Wytnij otwór w suficie zgodnie z wymiarami podanymi w tabeli specyfikacji (np. 167 mm dla 12C/T i 14C/T).
- Montaż wsporników: W przypadku sufitów podwieszanych, włóż płytę C-plate przez otwór i zamocuj szyny sufitowe, które powinny opierać się na profilach T-grid.
- Podłączenie przewodów: Zdejmij izolację z przewodów na ok. 5 mm. Włóż przewody do dołączonego złącza blokującego i dokręć śruby.
- Montaż głośnika: Włóż głośnik w otwór, aż przednia krawędź dotknie sufitu.
- Dokręcanie: Obróć śruby mocujące przeciwnie do ruchu wskazówek zegara (o 1/2 obrotu), aby zwolnić zaczepy, a następnie zgodnie z ruchem wskazówek zegara, aby dokręcić głośnik do sufitu. Nie dokręcaj zbyt mocno.
- Maskownica: Wciśnij maskownicę w otwór, upewniając się, że jest dobrze osadzona.
Podłączenie przewodów
Złącze wejściowe posiada 4 piny. Piny 1 i 2 to wejście sygnału. Piny 3 i 4 służą do połączeń przelotowych (loop-through). Można stosować schemat połączeń równoległych (dla łatwiejszej diagnostyki) lub pętlowych.
Malowanie głośników
Obudowy można malować. Przed malowaniem należy użyć dołączonej osłony z tworzywa sztucznego, aby zabezpieczyć przetworniki. Maskownicę należy malować ostrożnie, aby nie zatkać otworów siatki, co mogłoby pogorszyć jakość dźwięku.
Dane techniczne
Szczegółowe parametry, takie jak pasmo przenoszenia, moc (Continuous Program/Pink Noise), czułość i ustawienia transformatora (70V/100V), znajdują się w sekcji specyfikacji na końcu instrukcji. Pamiętaj o ustawieniu przełącznika odczepów (tap selector) przed założeniem maskownicy.
Informacje o producencie
JBL
Praktyczna pomoc
Typowe problemy
Głośnik wibruje lub grzechocze.
Dokręć śruby odciążające, upewnij się, że nieużywane śruby w złączu są dokręcone, użyj materiału tłumiącego (np. neoprenu) pod szyny sufitowe.
Trudności z wyjęciem maskownicy.
Włóż dwa szpiczaste przedmioty (np. pinezki) w otwory maskownicy i powoli podważaj dookoła, aż sekcja maskownicy wyjdzie.
Przed użyciem
- Sprawdź, czy masz odpowiedni wspornik (C-bracket/tile rails) dla swojego typu sufitu.
- Upewnij się, że otwór w suficie ma odpowiednią średnicę (167mm, 225mm lub 282mm w zależności od modelu).
- Przygotuj przewody (zdejmij izolację na 5 mm).
- Ustaw przełącznik odczepów (tap selector) przed założeniem maskownicy.
Parametry w praktyce
- 70V/100V taps
- Ustawienia transformatora dla systemów rozproszonych (napięciowych).
Ilustracje i schematy
- Schemat połączeń równoległych: Łączenie głośników w systemie, gdzie odłączenie jednego nie przerywa obwodu pozostałych.
- Schemat połączeń pętlowych (Loop-Through): Łączenie głośników, gdzie odłączenie jednego przerywa obwód dla kolejnych (przydatne przy diagnostyce).
Zgodność modelu
- Wymaga wsporników C-plate i szyn sufitowych przy montażu w sufitach podwieszanych.
- Zgodne z normami UL-2043 dla przestrzeni wentylacyjnych (air handling spaces).
