Instrukcja obsługi systemu nagłośnienia zewnętrznego Sonance Patio Series + wzmacniacz UA...

Najważniejsze informacje z instrukcji

System Sonance Patio Series to rozwiązanie nagłośnienia zewnętrznego typu daisy-chain (szeregowo-równoległe). Instalacja wymaga profesjonalnego podejścia, w tym wykopania rowów na przewody oraz poprawnego połączenia głośników satelitarnych i subwoofera. Kluczowe jest zachowanie polaryzacji przewodów oraz nieprzekraczanie obciążenia wzmacniacza.

Zawartość zestawu

• 4 głośniki satelitarne 3,5 cala z podstawami (palikami)
• 1 subwoofer wkopany 8 cali
• 1 wzmacniacz UA 2-125

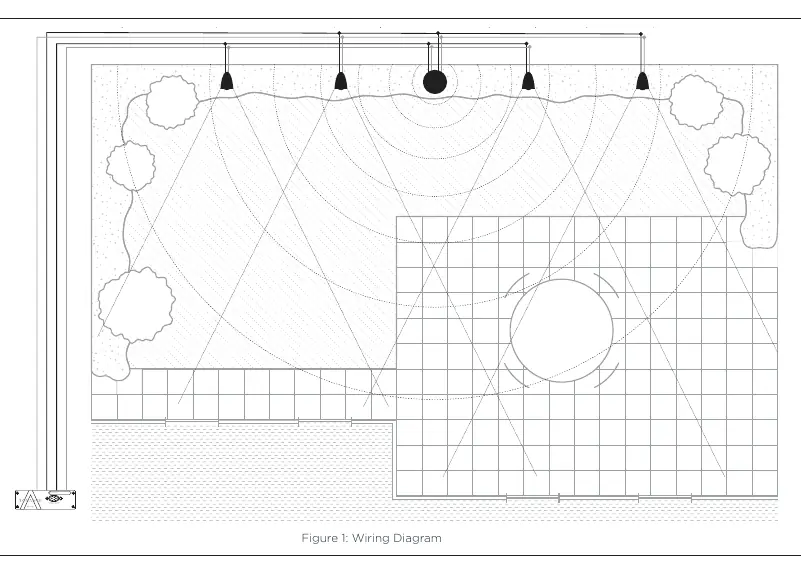

Planowanie rozmieszczenia głośników

Dla uzyskania najlepszego efektu dźwiękowego:

• Głośniki satelitarne powinny być rozmieszczone w odległości od 2,4 do 3,1 metra od siebie.
• Subwoofer powinien znajdować się w pobliżu środka układu głośników.
• Umieszczenie subwoofera przy ścianie lub innej solidnej konstrukcji wzmacnia niskie tony.

Instalacja i okablowanie

Zaleca się stosowanie przewodu głośnikowego typu 14/4 (4-żyłowy, przeznaczony do zakopywania w ziemi). Procedura instalacji:

1. Rozmieść głośniki i subwoofer w docelowych miejscach.
2. Wykop rów o głębokości 10–13 cm (4–5 cali) na przewody.
3. Poprowadź przewód od wzmacniacza do pierwszego głośnika.
4. Subwoofer wymaga wykopu o średnicy ok. 30 cm i głębokości 28 cm. Po zakopaniu, około 13 cm (5 cali) obudowy powinno wystawać ponad powierzchnię gruntu.

Podłączanie głośników i subwoofera

System wykorzystuje konfigurację daisy-chain:

• Polaryzacja: Czerwony (+) i czarny (-) dla kanału prawego; biały (+) i zielony (-) dla kanału lewego.
• Łączenie: Przy każdym głośniku należy wykonać pętlę przewodu, zdjąć izolację i połączyć przewody za pomocą dostarczonych silikonowych nakrętek (wire nuts).
• Ważne: Upewnij się, że żadne luźne żyły przewodów (+) i (-) nie stykają się ze sobą, co może spowodować zwarcie i uszkodzenie wzmacniacza.
• Subwoofer: Posiada podwójną cewkę (dual voice coil) i może być podłączony w dowolnym miejscu łańcucha głośników.

Dane techniczne

• Impedancja: 8 omów nominalnie na kanał.
• Pasmo przenoszenia: 40 Hz – 20 kHz (+/-3dB).
• Moc: Minimum 50 W, system do 150 W.
• Częstotliwość podziału (Crossover): 100 Hz.

Bezpieczeństwo

Instalacja powinna być przeprowadzona przez profesjonalnych instalatorów AV. Należy przestrzegać lokalnych przepisów budowlanych dotyczących wykopów. Nie blokuj otworów wentylacyjnych wzmacniacza i nie instaluj go w pobliżu źródeł ciepła.
