Instrukcja obsługi soundbara JBL BAR 1300XMK2
Szybki przewodnik po instalacji, konfiguracji i kalibracji soundbara JBL BAR 1300XMK2. Dowiedz się, jak zamontować głośniki, podłączyć telewizor, sparować urządzenia Bluetooth i skonfigurować dźwięk.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
JBL BAR 1300XMK2 to zaawansowany system soundbar z odłączanymi głośnikami surround i subwooferem. Niniejsza instrukcja przeprowadzi Cię przez proces instalacji, kalibracji dźwięku oraz konfiguracji połączeń. Przed rozpoczęciem upewnij się, że posiadasz wszystkie elementy zestawu i pobrałeś aplikację JBL One.

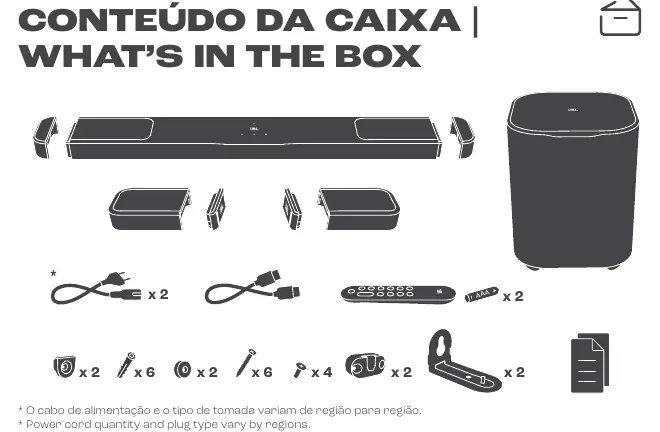

Zawartość zestawu
W opakowaniu znajdują się:
- Soundbar główny
- Subwoofer
- Dwa odłączane głośniki surround
- Pilot zdalnego sterowania z bateriami
- Kable zasilające (ilość i typ zależą od regionu)
- Kabel HDMI
- Zestaw do montażu ściennego (wsporniki, śruby, kołki)

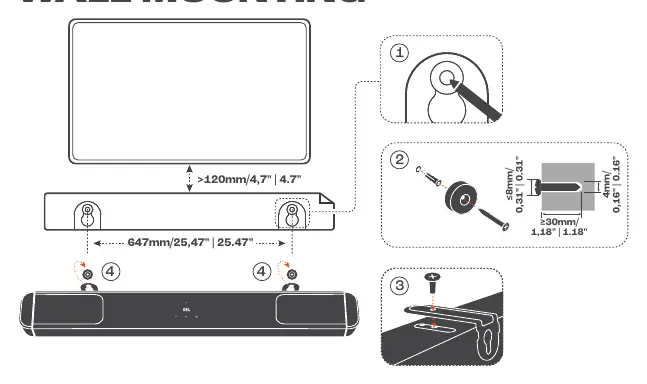

Montaż na ścianie
Soundbar oraz odłączane głośniki można zamontować na ścianie:
- Soundbar: Zachowaj odstęp minimum 120 mm od dolnej krawędzi telewizora. Rozstaw otworów montażowych wynosi 647 mm.
- Głośniki surround: Użyj dołączonych wsporników. Upewnij się, że śruby są odpowiednio dokręcone, a kołki rozporowe dobrane do rodzaju ściany.
Podłączanie do telewizora
System obsługuje połączenia HDMI eARC oraz ARC:
- eARC TV: Podłącz kabel HDMI do portu HDMI OUT (TV ARC/TV eARC) w soundbarze oraz do portu HDMI eARC w telewizorze.
- ARC TV: Podłącz kabel HDMI do portu HDMI OUT (TV ARC/TV eARC) w soundbarze oraz do portu HDMI ARC w telewizorze.
Zasilanie i ładowanie
Podłącz kable zasilające do soundbara i subwoofera. Odłączane głośniki surround posiadają wbudowane akumulatory, które należy ładować, podłączając je do głównego soundbara lub za pomocą złącza USB-C (zależnie od konfiguracji).

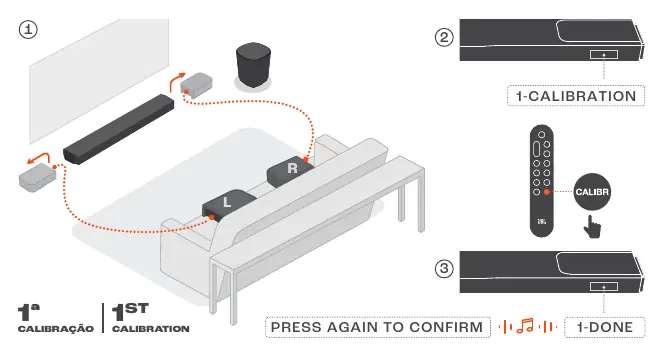

Kalibracja dźwięku
Kalibracja jest niezbędna dla uzyskania optymalnego brzmienia w Twoim pomieszczeniu:
- 1. Kalibracja: Umieść odłączane głośniki po bokach kanapy. Naciśnij przycisk CALIBR na pilocie. Postępuj zgodnie z komunikatami na soundbarze.
- 2. Kalibracja: Przenieś głośniki w inne miejsce (np. na tył kanapy) i powtórz proces, naciskając ponownie CALIBR.
- Potwierdź zakończenie kalibracji zgodnie z komunikatami na wyświetlaczu soundbara.
Parowanie głośników i połączenia
- Parowanie Bluetooth (głośniki tylne): Jeśli głośniki wymagają ponownego sparowania, włącz je i użyj ustawień Bluetooth w telefonie, aby wyszukać "BAR 1300MK2 REAR SPK".
- Parowanie stereo: Aby połączyć głośniki w tryb stereo, przytrzymaj przycisk Bluetooth na głośnikach przez ponad 5 sekund.
Konfiguracja przez aplikację
Pobierz aplikację JBL One ze sklepu Google Play lub Apple App Store. Aplikacja pozwala na pełną konfigurację sieci Wi-Fi, aktualizację oprogramowania oraz personalizację ustawień dźwięku.
Dane techniczne
- System dźwięku: 11.1.4 kanały
- Zasilanie: 100 - 240 V AC, 50/60 Hz
- Czas pracy głośników surround: do 10 godzin
- Łączność: Wi-Fi (2.4/5 GHz), Bluetooth (v5.3/v5.4), HDMI eARC/ARC, Optyczne, USB
- Temperatura pracy: 0°C - 45°C
Informacje o producencie
JBL
Praktyczna pomoc
Typowe problemy
Głośniki surround nie łączą się automatycznie
Upewnij się, że są naładowane i spróbuj ponownie przeprowadzić proces parowania Bluetooth, przytrzymując przycisk parowania przez ponad 5 sekund.
Brak dźwięku z telewizora
Sprawdź, czy kabel HDMI jest podłączony do portu HDMI OUT (TV ARC/TV eARC) w soundbarze i czy w ustawieniach telewizora wybrano odpowiednie wyjście audio (HDMI ARC/eARC).
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z instrukcją.
- Naładuj odłączane głośniki surround przed pierwszym użyciem.
- Pobierz aplikację JBL One na urządzenie mobilne.
- Upewnij się, że masz odpowiednie narzędzia do montażu ściennego (wiertarka, poziomica).
Parametry w praktyce
- System 11.1.4
- Konfiguracja głośników zapewniająca dźwięk przestrzenny z kanałami górnymi (Atmos).
- Czas pracy (surround)
- Do 10 godzin odtwarzania na wbudowanym akumulatorze bez konieczności dokowania.
Ilustracje i schematy
- Montaż ścienny: Wymaga zachowania odstępu >120mm od telewizora.
- Kalibracja: Wymaga dwukrotnego przejścia przez proces kalibracji w różnych pozycjach głośników.
Zgodność modelu
- USB: Odtwarzanie z USB dostępne tylko w wersjach na rynek USA i APAC; w innych wersjach port służy tylko do serwisu.
- Pasmo 5.6 - 5.64 GHz: Wyłączone w urządzeniach wysyłanych do Australii i Nowej Zelandii.
