Instrukcja obsługi bezprzewodowego systemu głośników JBL On Air Control 2.4G
Szybki przewodnik po instalacji, konfiguracji i obsłudze bezprzewodowego systemu głośników JBL On Air Control 2.4G. Dowiedz się, jak podłączyć głośniki, sparować urządzenia za pomocą kodów ID oraz zamontować je na ścianie.
Źródłowy PDF: English · opis: polski
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
System JBL On Air Control 2.4G to bezprzewodowy zestaw głośnikowy przeznaczony do rozbudowy kina domowego o głośniki surround lub do przesyłania dźwięku do innych pomieszczeń. Kluczowe dla poprawnego działania jest ustawienie identycznych kodów ID na nadajniku i głośniku aktywnym oraz zapewnienie stabilnego połączenia bezprzewodowego (sygnalizowanego zieloną diodą LED).
Opis zestawu i zawartość
W skład zestawu wchodzą:
- Nadajnik bezprzewodowy
- Głośnik aktywny (lewy) z wbudowanym odbiornikiem
- Głośnik pasywny (prawy)
- Pilot zdalnego sterowania
- Zasilacze i kable połączeniowe (RCA, 1/8-calowy mini-jack, kabel głośnikowy)
- Wsporniki do montażu ściennego
Podłączanie systemu
System można podłączyć na dwa główne sposoby:
- Aplikacja 1 (Kino domowe): Podłącz wyjścia "surround preout" z amplitunera do wejść nadajnika za pomocą dołączonego kabla RCA.
- Aplikacja 2 (Zdalne lokalizacje): Podłącz wyjście "preamp out" lub "line out" źródła dźwięku (np. odtwarzacz, komputer) do nadajnika.
Po podłączeniu źródła, połącz głośnik aktywny z pasywnym za pomocą dołączonego kabla głośnikowego, zwracając uwagę na polaryzację (+/-).
Obsługa i konfiguracja
Parowanie (ID Code): Jeśli wystąpią zakłócenia, zmień ustawienie przełącznika "ID Code" na nadajniku i głośniku aktywnym na tę samą pozycję (1-4). Oba urządzenia muszą mieć ustawiony ten sam kod.
Wskaźniki LED:
- Górna dioda zielona: System włączony.
- Dolna dioda zielona: Połączenie bezprzewodowe aktywne (RF lock).
- Dolna dioda pomarańczowa: Wybrano wejście lokalne.
Wejście lokalne: Głośnik aktywny posiada wejście "line-in", które pozwala na podłączenie przenośnego odtwarzacza bezpośrednio do głośnika.
Montaż ścienny
Dołączone wsporniki służą wyłącznie do montażu ściennego. Nie należy montować głośników na suficie. Podczas montażu należy użyć dołączonego wspornika kulowego, zabezpieczyć głośnik linką zabezpieczającą i upewnić się, że śruby są solidnie zamocowane w ścianie (najlepiej w słupku konstrukcyjnym).
Konserwacja i serwis
Obudowy głośników i nadajnika można czyścić miękką, suchą szmatką. Należy okresowo (minimum raz w roku) sprawdzać i czyścić wszystkie połączenia przewodowe.
Dane techniczne
- Pasmo przenoszenia: 80Hz – 20kHz
- Moc wzmacniacza: 15W na kanał
- Zasięg działania: do 21m (zależnie od warunków)
- Częstotliwość pracy: 2.4GHz
Informacje o producencie
JBL
Praktyczna pomoc
Typowe problemy
Brak dźwięku lub brak połączenia bezprzewodowego.
Sprawdź, czy dioda LED na głośniku aktywnym świeci na zielono. Jeśli nie, upewnij się, że nadajnik i głośnik mają ustawiony ten sam kod ID.
Zakłócenia dźwięku.
Zmień kanał pracy systemu, ustawiając przełącznik ID CODE na inną pozycję na obu urządzeniach.
Przed użyciem
- Sprawdź, czy wszystkie elementy zestawu są obecne.
- Upewnij się, że zasilanie jest wyłączone przed podłączeniem kabli.
- Upewnij się, że antena nadajnika jest skierowana w górę.
- Sprawdź, czy kody ID na nadajniku i głośniku są identyczne.
- Upewnij się, że używasz wyjść typu 'preamp out' w swoim amplitunerze.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Pasmo przenoszenia
- Zakres częstotliwości dźwięku, jaki głośniki mogą odtworzyć (80Hz – 20kHz).
- Moc wzmacniacza
- 15W na kanał, co określa głośność i dynamikę dźwięku.
Ilustracje i schematy
- Schemat połączeń (Figure 1, 4, 5) pokazuje, jak podłączyć źródło dźwięku do nadajnika.

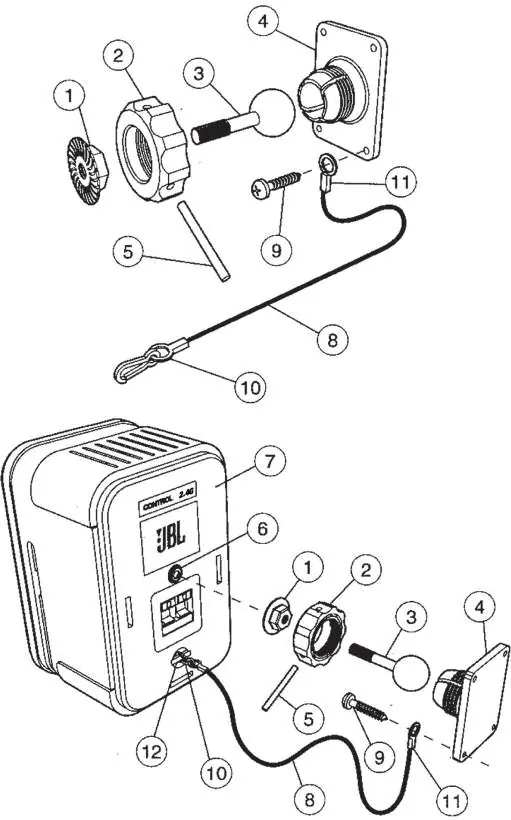

- Schemat montażu (Exploded) pokazuje kolejność montażu wspornika ściennego i zabezpieczenia głośnika linką.
Zgodność modelu
- Wymaga wyjść typu 'preamp out' lub 'surround preout' w amplitunerze.
- Nie podłączaj do wyjść głośnikowych o wysokim poziomie sygnału.
