Instrukcja obsługi subwoofera JBL 18SWV3.8
Poznaj parametry techniczne i instrukcje montażu subwoofera JBL 18SWV3.8. Dowiedz się, jak obliczyć objętość obudowy, sprawdzić parametry Thiele-Small i poprawnie zainstalować głośnik.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- JBL 18SWV3.8 to subwoofer o mocy 1900W RMS, zaprojektowany do pracy w zakresie 60-1600 Hz w obudowach typu vented box. str. 1
Najważniejsze czynności
- Montaż w obudowie str. 1
Problemy i rozwiązania
Nieprawidłowy ruch membrany
Sprawdź polaryzację: napięcie (+) na czerwonym terminalu powinno powodować ruch do przodu.
str. 1Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc RMS | 1900 W | Moc znamionowa ciągła | str. 1 |
| Pasmo przenoszenia | 60 - 1600 Hz | Zakres pracy | str. 1 |
Gdzie szukać w PDF
- Specyfikacja i montaż str. 1
Spis treści
Najważniejsze informacje z instrukcji
Subwoofer JBL 18SWV3.8 to wysokiej mocy głośnik niskotonowy zaprojektowany do pracy w obudowach typu vented box (obudowa wentylowana). Dokument zawiera kluczowe parametry techniczne (Thiele-Small), instrukcje dotyczące montażu oraz wzory matematyczne niezbędne do obliczenia objętości obudowy.
Opis urządzenia
Model 18SWV3.8 został zoptymalizowany przy użyciu metody elementów skończonych (FEA), co zapewnia wysoką wydajność przy zachowaniu niskiej masy. Głośnik wyposażony jest w cewkę 4" (100 mm) nawiniętą na karkasie z włókna szklanego, co zwiększa sztywność układu. System potrójnej wentylacji (otwór centralny, otwory w dolnej podkładce oraz okna w koszu) zapewnia skuteczne chłodzenie, umożliwiając pracę przy wysokich wartościach mocy.
Specyfikacja techniczna
- Moc znamionowa (RMS): 1900 W
- Moc szczytowa (Peak): 3800 W
- Pasmo przenoszenia (-10 dB): 60 - 1600 Hz
- Impedancja nominalna: 4 Ω
- Częstotliwość rezonansowa (Fs): 47,40 Hz
- Skuteczność (1W@1m): 94,00 dB SPL
- Minimalna częstotliwość odcięcia: 40 Hz
Instrukcje montażu
Podczas instalacji subwoofera należy przestrzegać następujących zasad:
- Polaryzacja: Podanie napięcia (+) na czerwony terminal powoduje ruch membrany do przodu.
- Odstęp: Należy zachować minimalny odstęp 75 mm między tylną ścianą głośnika a ścianą obudowy, aby zapewnić prawidłową wentylację.
- Typ obudowy: Zalecane jest stosowanie obudów typu vented box.
Obliczanie objętości obudowy
Instrukcja podaje wzory do obliczenia objętości wewnętrznej obudowy (w litrach), gdzie A, B, C i D to wymiary wewnętrzne w centymetrach:
- Caixa Retangular (Prostopadłościan): Objętość = (A x B x C) / 1000
- Caixa Trapézio Retângulo (Trapez): Objętość = (A x B x (C + D) / 2) / 1000
Bezpieczeństwo
Ekspozycja na wysokie poziomy hałasu przekraczające limity określone w normach może powodować trwałe uszkodzenia słuchu. Należy unikać pracy w warunkach przekraczających dopuszczalne normy hałasu.
Informacje o producencie
JBL
Praktyczna pomoc
Typowe problemy
Brak ruchu membrany lub nieprawidłowa praca
Sprawdź polaryzację przewodów. Napięcie (+) na czerwonym terminalu musi powodować ruch membrany do przodu.
Przegrzewanie się głośnika
Upewnij się, że zachowano minimalny odstęp 75 mm między tylną ścianą głośnika a obudową, aby umożliwić wentylację.
Przed użyciem
- Sprawdź, czy wzmacniacz posiada odpowiednią moc RMS dla głośnika.
- Upewnij się, że obudowa jest typu vented box.
- Zweryfikuj wymiary wewnętrzne obudowy przed montażem.
- Sprawdź poprawność podłączenia polaryzacji (+/-).
Ilustracje i schematy

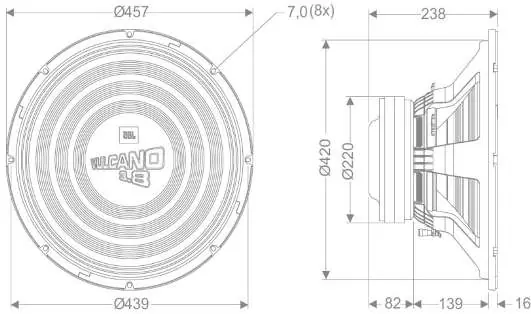

- Rysunek techniczny przedstawia wymiary montażowe głośnika w milimetrach.
- Wykres przedstawia charakterystykę częstotliwościową w zakresie 60-1600 Hz.
Zgodność modelu
- Zalecana obudowa: Vented Box.
- Minimalna częstotliwość odcięcia: 40 Hz.
Autor opracowania
Marek Zieliński
Redaktor instrukcji technicznych
Specjalizuje się w dokumentacji urządzeń domowych, elektroniki i narzędzi. Dba o jasny opis najważniejszych funkcji oraz praktyczne wskazówki dla użytkownika.
