Instrukcja serwisowa głośników JBL Control 1X/1Xtreme/One

Szczegółowa instrukcja serwisowa i techniczna dla głośników JBL Control 1X, 1Xtreme oraz One. Zawiera specyfikacje akustyczne, schematy połączeń, widok rozstrzelony oraz procedury demontażu i wymiany przetworników.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Dokument jest instrukcją serwisową zawierającą specyfikacje techniczne, schematy elektryczne oraz procedury demontażu i naprawy głośników JBL Control 1X, 1Xtreme i One. str. 1, 2

Najważniejsze czynności

  • Demontaż przedniej przegrody str. 2
  • Wymiana przetworników str. 2

Dane techniczne

Parametr Wartość Znaczenie Strony
Impedancja 8 Ohm Nominalna impedancja systemu str. 1
Pasmo przenoszenia 80Hz – 20kHz Zakres częstotliwości str. 1

Gdzie szukać w PDF

  • Specyfikacje i schematy str. 1
  • Instrukcja serwisowa i demontaż str. 2
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejszy dokument jest techniczną instrukcją serwisową dla głośników JBL serii Control 1X, 1Xtreme oraz One. Zawiera szczegółowe dane akustyczne, elektryczne, schematy połączeń oraz instrukcje dotyczące demontażu i serwisowania przetworników.

Specyfikacja techniczna

Głośniki charakteryzują się następującymi parametrami:

  • Impedancja nominalna: 8 Ohm
  • Maksymalna moc wzmacniacza: 80 W
  • Pasmo przenoszenia: 80 Hz – 20 kHz
  • Częstotliwość podziału (crossover): 4000 Hz
  • Czułość: 89 dB (2.83V @ 1 metr)

Schemat połączeń i budowa

Instrukcja zawiera schemat elektryczny zwrotnicy (C1006X), która rozdziela sygnał na głośnik wysokotonowy (C1002X) oraz niskotonowy (C1003X). Widok rozstrzelony (Exploded View) przedstawia wszystkie elementy składowe obudowy, w tym uszczelki, śruby, maskownice oraz sposób montażu przetworników.

Schemat połączeń elektrycznych (Wiring Diagram)
Schemat połączeń elektrycznych (Wiring Diagram)

Serwisowanie i demontaż

W przypadku konieczności naprawy lub wymiany przetworników, należy postępować zgodnie z poniższą procedurą:

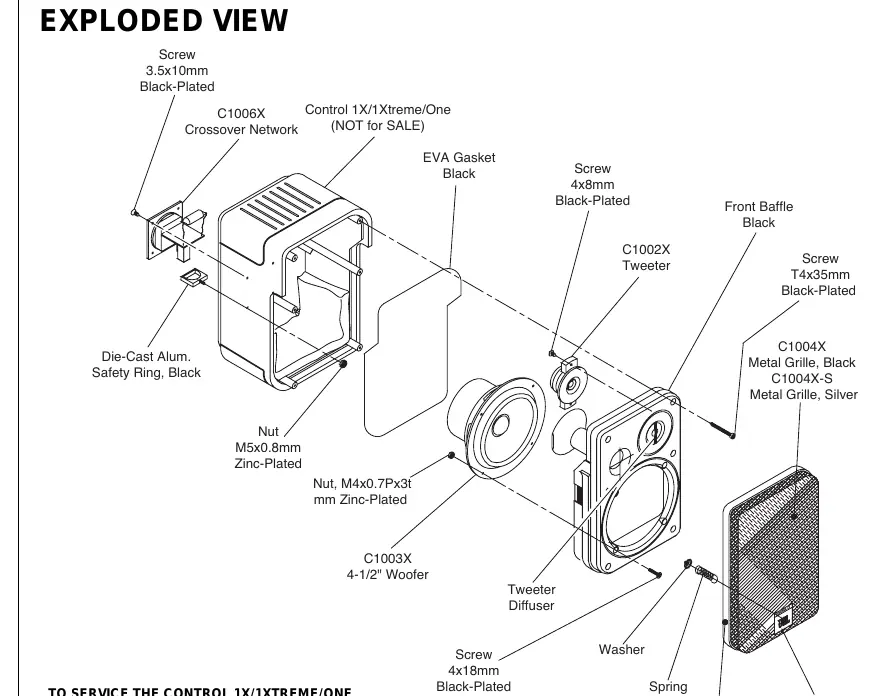

Widok rozstrzelony (Exploded View)
Widok rozstrzelony (Exploded View)

Demontaż głośników

  1. Zdejmij maskownicę.
  2. Odkręć sześć śrub z łbem imbusowym (1-3/8"), które mocują przednią przegrodę do obudowy.
  3. Oddziel przednią przegrodę wraz z przetwornikami od obudowy.

Wymiana przetworników

Przetworniki są przyklejone do przedniej przegrody. Aby je usunąć:

  • Odłącz złącza FASTON od głośnika niskotonowego i wysokotonowego.
  • Głośnik niskotonowy: Odkręć cztery śruby maszynowe (przytrzymując tylną nakrętkę szczypcami) i użyj opalarki (750°) do zmiękczenia kleju wokół kosza głośnika.
  • Głośnik wysokotonowy: Odkręć dwie śruby Phillips i użyj opalarki (750°) do zmiękczenia kleju wewnątrz wnęki.

Uwaga: Zbyt długie podgrzewanie jednego miejsca może spowodować odkształcenie przedniej przegrody. Podczas ponownego montażu należy nałożyć nową warstwę kleju (uszczelniacz silikonowy lub klej gumowo-metalowy) na zewnętrzną krawędź przetworników.

Informacje o producencie

JBL

Profil marki

Praktyczna pomoc

Typowe problemy

Konieczność wymiany przetwornika

Należy zdemontować przednią przegrodę, a następnie użyć opalarki (750°) do zmiękczenia kleju mocującego przetwornik.

Uszkodzenie obudowy lub elementów montażowych

Skorzystaj z widoku rozstrzelonego (Exploded View) w instrukcji, aby zidentyfikować numery części (np. śruby, uszczelki) i poprawną kolejność montażu.

Przed użyciem

  • Sprawdź impedancję nominalną (8 Ohm)
  • Upewnij się, że wzmacniacz nie przekracza zalecanej mocy (80W)
  • Przygotuj opalarkę (750°) do demontażu przetworników
  • Przygotuj uszczelniacz silikonowy lub klej gumowo-metalowy do ponownego montażu

Parametry w praktyce

Impedancja nominalna
8 Ohm - standardowa wartość dla tego modelu, kluczowa dla doboru wzmacniacza.
Częstotliwość podziału
4000 Hz - punkt podziału sygnału między głośnik niskotonowy a wysokotonowy.

Ilustracje i schematy

  • Schemat połączeń pokazuje układ sieci zwrotnicy (C1006X) łączącej głośnik wysokotonowy (C1002X) i niskotonowy (C1003X).
  • Widok rozstrzelony (Exploded View) pokazuje kolejność montażu śrub, uszczelek i przetworników w obudowie.

Zgodność modelu

  • Głośniki sprzedawane w parach.
  • Wymaga wzmacniacza o odpowiedniej mocy (maks. 80W).
