Instrukcja obsługi szafy serwerowej Kendall Howard 12U Corner Wall Mount Cabinet

Szybki przewodnik instalacji szafy serwerowej Kendall Howard 12U Corner Wall Mount Cabinet. Dowiedz się, jak zamontować ramę, zawiesić szafę i zabezpieczyć ją śrubami.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Dodatkowe zdjęcie montażowe ze strony 3 Strona 3 Rama montażowa szafy Strona 4 Montaż ramy na ścianie Strona 5 Dodatkowe zdjęcie montażowe ze strony 7 Strona 7 Dodatkowe zdjęcie montażowe ze strony 8 Strona 8

Najważniejsze informacje z instrukcji

Szafa serwerowa Kendall Howard 12U Corner Wall Mount Cabinet (numer części 1915-3-700-12) to specjalistyczna obudowa przeznaczona do montażu w narożnikach pomieszczeń. Instrukcja zawiera wytyczne dotyczące bezpiecznego montażu ściennego, specyfikację techniczną oraz listę niezbędnych narzędzi. Przed przystąpieniem do instalacji należy upewnić się, że ściana jest w stanie utrzymać ciężar szafy (52 lbs / ok. 23,6 kg).

Specyfikacja techniczna

  • Wymiary: 22,49" wysokości x 27,42" głębokości x 38,34" szerokości (przy otwartych drzwiach).
  • Waga: 52 lbs (ok. 23,6 kg).
  • Wykończenie: Czarna powłoka proszkowa, średnia tekstura.

Narzędzia i elementy zestawu

W zestawie znajduje się szafa oraz rama montażowa. Do instalacji wymagane są następujące narzędzia (brak w zestawie):

Rama montażowa szafy
Rama montażowa szafy
  • Śrubokręt krzyżakowy (Phillips).
  • Wiertarka akumulatorowa.
  • Poziomica.
  • Śruby montażowe i kotwy ścienne (dobrane do rodzaju ściany).

Montaż i instalacja

Dodatkowe zdjęcie montażowe ze strony 3
Dodatkowe zdjęcie montażowe ze strony 3
Montaż ramy na ścianie
Montaż ramy na ścianie
Dodatkowe zdjęcie montażowe ze strony 7
Dodatkowe zdjęcie montażowe ze strony 7

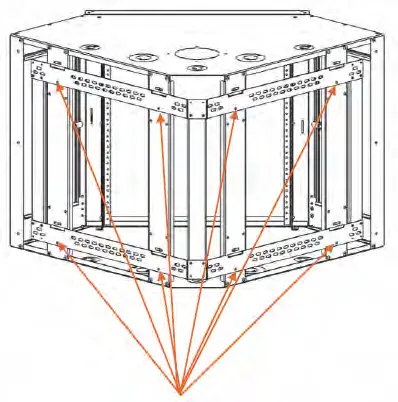

Dodatkowe zdjęcie montażowe ze strony 8
Dodatkowe zdjęcie montażowe ze strony 8
  1. Montaż ramy: Zdejmij ramę montażową z szafy. Upewnij się, że osiem wypustek na ramie jest skierowanych w górę. Przyłóż ramę do narożnika ściany i przykręć ją za pomocą odpowiednich śrub i kotew (brak w zestawie).
  2. Zawieszenie szafy: Po bezpiecznym zamontowaniu ramy, podnieś szafę i opuść ją tak, aby osiem wypustek na ramie weszło w odpowiednie szczeliny z tyłu szafy.
  3. Zabezpieczenie: Przed instalacją jakiegokolwiek sprzętu wewnątrz szafy, przykręć śruby (brak w zestawie) w sześciu punktach wewnątrz szafy. Opcjonalnie, dla zwiększenia bezpieczeństwa, można zainstalować dodatkowe śruby w ośmiu wskazanych pozycjach.

Wsparcie techniczne

W przypadku pytań lub problemów, wsparcie Kendall Howard dostępne jest pod numerem telefonu 651.213.1333 (8:00 - 17:00 CST) lub adresem e-mail [email protected].

Praktyczna pomoc

Typowe problemy

Szafa nie daje się zawiesić na ramie.

Upewnij się, że rama montażowa została przykręcona do ściany wypustkami skierowanymi w górę.

Szafa wydaje się niestabilna po zawieszeniu.

Konieczne jest przykręcenie śrub zabezpieczających od wewnątrz szafy do ramy montażowej zgodnie z instrukcją.

Przed użyciem

  • Sprawdź, czy zestaw zawiera szafę i ramę montażową.
  • Przygotuj śrubokręt krzyżakowy, wiertarkę i poziomicę.
  • Dobierz odpowiednie śruby i kotwy ścienne do rodzaju ściany (brak w zestawie).
  • Upewnij się, że ściana wytrzyma obciążenie 52 lbs (23,6 kg).
  • Zaplanuj miejsce montażu w narożniku.

Ilustracje i schematy

  • Rysunki techniczne pokazują sposób montażu ramy w narożniku oraz punkty mocowania śrub zabezpieczających wewnątrz szafy.

Zgodność modelu

  • Szafa przeznaczona wyłącznie do montażu w narożnikach.
