Instrukcja obsługi szafy serwerowej ściennej StarTech.com 12HE
Szybki przewodnik po montażu i konfiguracji szafy serwerowej ściennej StarTech.com 12HE (RK12WALHM). Dowiedz się, jak bezpiecznie zamontować szafę, dostosować szyny montażowe, zmienić kierunek otwierania drzwi oraz zainstalować sprzęt...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i obsługi szafy serwerowej ściennej StarTech.com 12HE (model RK12WALHM). Szafa przeznaczona jest do montażu na ścianie i wymaga odpowiedniego przygotowania podłoża, które musi wytrzymać co najmniej czterokrotność wagi zainstalowanego sprzętu. Szafa posiada nośność do 90 kg i waży 27 kg.
Bezpieczeństwo i ostrzeżenia
- Waga: Szafa jest ciężka. Nigdy nie próbuj jej podnosić ani przesuwać bez pomocy innych osób.

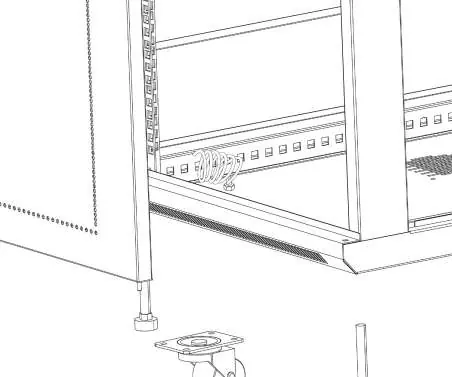

- Uziemienie: Produkt musi być uziemiony. Nie używaj szafy bez podłączonego przewodu uziemiającego.
- Stabilność: Nigdy nie wysuwaj więcej niż jednego komponentu z szafy jednocześnie, aby uniknąć ryzyka przewrócenia.
- Obciążenie: Najcięższe urządzenia instaluj zawsze na samym dole szafy, a lżejsze powyżej.
Opis urządzenia i elementy zestawu

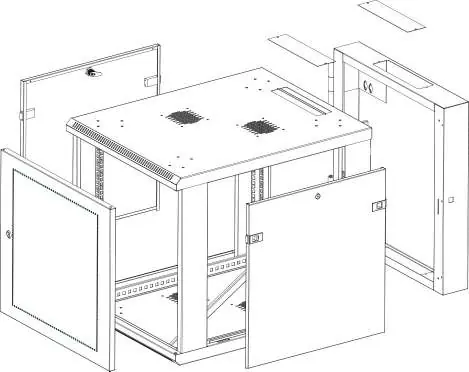

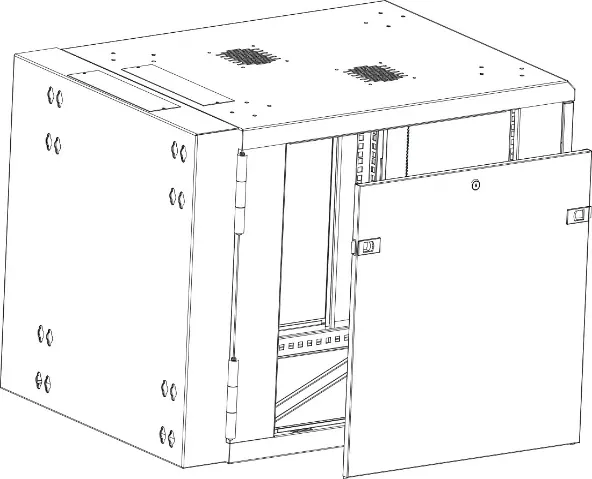

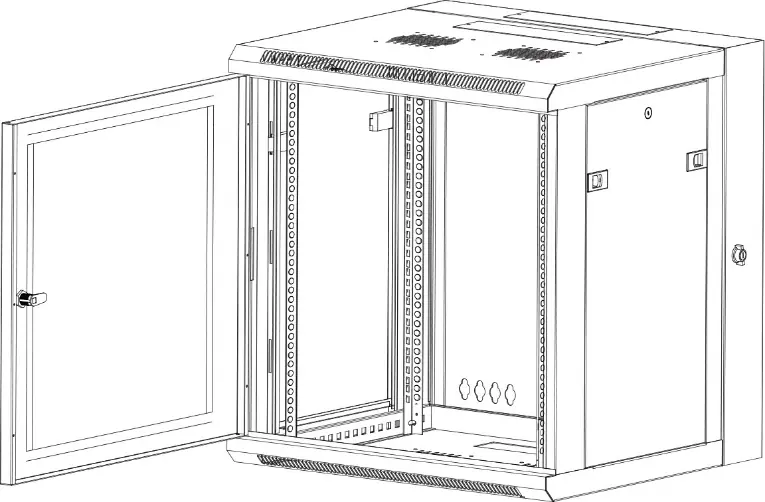

Szafa składa się z drzwi przednich, drzwi tylnych, szyn montażowych (poziomych i pionowych), paneli bocznych oraz otworów wentylacyjnych i kablowych. W zestawie znajdują się m.in. szafa, półka 1HE, śruby i nakrętki klatkowe 12-24 oraz klucze do drzwi i paneli bocznych.
Montaż na ścianie
Przed montażem usuń wszystkie urządzenia z wnętrza szafy. Upewnij się, że ściana jest odpowiednia do montażu. Do przykręcenia szafy do ściany użyj odpowiednich dla danej powierzchni elementów montażowych (śruby M8, M10, 5/16" lub 3/8").
Konfiguracja i regulacja

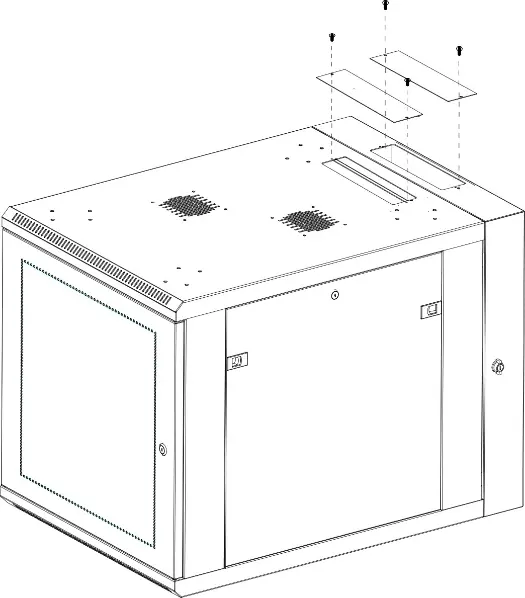

- Dostęp do kabli: Możesz zdjąć pokrywy kablowe, odkręcając śruby na ich końcach za pomocą śrubokręta krzyżakowego.
- Odwracanie drzwi: Drzwi przednie można zamontować tak, aby otwierały się w lewo lub w prawo. Użyj dźwigni w górnej i dolnej części drzwi, aby je wypiąć i zamontować po przeciwnej stronie.

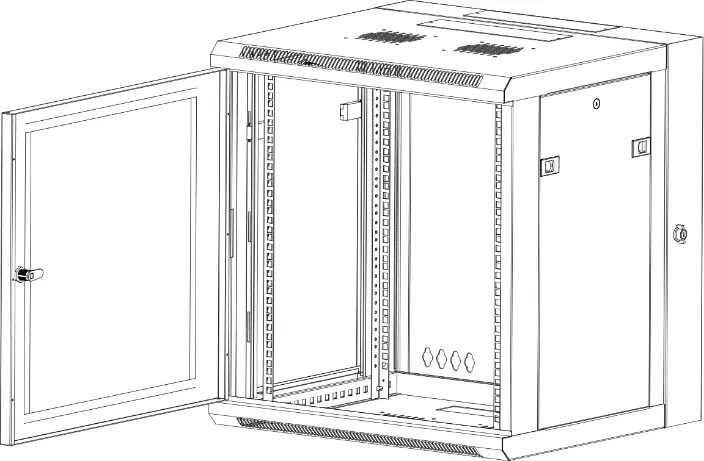

- Regulacja szyn: Szyny montażowe można przesuwać w odstępach co 20 mm. Przed regulacją usuń zainstalowany sprzęt. Odkręć śruby mocujące szyny, przesuń je na żądaną głębokość i przykręć ponownie.
Instalacja sprzętu
Po bezpiecznym zamontowaniu szafy na ścianie, zainstaluj nakrętki klatkowe w szynach montażowych w wybranych miejscach. Dopasuj otwory montażowe urządzenia do nakrętek i przykręć urządzenie za pomocą śrub.
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Szafa jest niestabilna lub grozi przewróceniem.
Nigdy nie wysuwaj więcej niż jednego komponentu z szafy w tym samym czasie.
Trudności z montażem na ścianie.
Upewnij się, że ściana wytrzyma czterokrotność wagi szafy i zainstalowanego sprzętu. Jeśli nie masz doświadczenia, skonsultuj się z fachowcem.
Przed użyciem
- Sprawdź, czy ściana wytrzyma obciążenie (szafa waży 27 kg + waga sprzętu).
- Przygotuj śrubokręt krzyżakowy.
- Zapewnij pomoc drugiej osoby do podnoszenia szafy.
- Upewnij się, że masz dostęp do uziemienia.
- Sprawdź, czy posiadasz odpowiednie kołki/śruby do typu ściany.
Parametry w praktyce
- Regulacja szyn
- Szyny można regulować w odstępach co 20 mm.
Ilustracje i schematy
- 1: Vordertür (Drzwi przednie)
- 3: Horizontale Montageschiene (Szyna pozioma)
- 4: Vertikale Montageschiene (Szyna pionowa)
- 6: Kabelzugangsöffnung (Otwór kablowy)
Zgodność modelu
- Wymaga uziemienia.
- Otwory montażowe w tylnej ścianie obsługują śruby M8, M10, 5/16" lub 3/8".
