Instrukcja obsługi klucza grzechotkowego KIMO 3302 12V
Szybki przewodnik po obsłudze akumulatorowego klucza grzechotkowego KIMO 3302 12V. Dowiedz się, jak bezpiecznie używać narzędzia, wymieniać akcesoria, ładować akumulator i korzystać z przełącznika kierunku obrotów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy akumulatorowego klucza grzechotkowego KIMO 3302 12V. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub obrażeń ciała. W razie pytań lub uwag dotyczących narzędzia, producent zaleca kontakt pod adresem e-mail [email protected] lub telefonicznie pod numerem +1833 303 1997 (poniedziałek-piątek, 9:00-17:00 EST).
Opis urządzenia i specyfikacja
Klucz wyposażony jest w następujące elementy:
- Uchwyt kwadratowy 3/8 cala
- Wskaźnik naładowania akumulatora (Fuel Gauge)
- Dioda LED
- Przełącznik blokady (Lock Switch)
- Włącznik łopatkowy (Paddle Switch)
- Akumulator
- Przełącznik kierunku obrotów (Forward/Reverse Toggle)
Dane techniczne:
- Uchwyt: 3/8 cala
- Maksymalny moment obrotowy: 40 stóp-funtów (ok. 54 Nm)
- Prędkość znamionowa: 400 obr./min
- Napięcie akumulatora: 12V
- Waga (bez akumulatora): 1,72 funta (ok. 0,78 kg)
- Waga (z akumulatorem): 2,12 funta (ok. 0,96 kg)
Obsługa akumulatora
Wkładanie i wyjmowanie: Aby włożyć akumulator, wsuń go w korpus narzędzia, aż zatrzaśnie się na swoim miejscu. Aby wyjąć akumulator, naciśnij przyciski zwalniające i wysuń go z narzędzia.
Ładowanie: Wsuń akumulator do ładowarki. Czerwona kontrolka oznacza ładowanie. Jeśli kontrolka miga, akumulator może być zbyt gorący lub zbyt zimny. Pełne naładowanie rozładowanego akumulatora zajmuje od 30 do 90 minut.
Wskaźnik naładowania (Fuel Gauge):
- Poniżej 50%: świeci czerwona dioda.
- 50% - 80%: świecą czerwona i żółta dioda.
- 80% - 100%: świecą czerwona, żółta i zielona dioda.
Użytkowanie narzędzia
Wymiana akcesoriów: Narzędzie jest przeznaczone do pracy z nasadkami udarowymi. Aby zamontować nasadkę, wyrównaj ją z kowadłem napędowym i dociśnij. Aby zdjąć, pociągnij nasadkę.
Kierunek obrotów: Użyj przełącznika kierunku obrotów. Obrót w kierunku przeciwnym do ruchu wskazówek zegara ustawia obroty w prawo (dokręcanie). Obrót w kierunku zgodnym z ruchem wskazówek zegara ustawia obroty w lewo (odkręcanie).
Uruchamianie i prędkość: Pociągnij włącznik łopatkowy, aby uruchomić narzędzie. Prędkość obrotową reguluje się siłą nacisku na włącznik – im mocniej pociągniesz, tym wyższa prędkość. Narzędzie wyłączy się automatycznie po osiągnięciu maksymalnego momentu obrotowego.
Blokada: Przesuń przełącznik blokady w dół, aby zablokować włącznik łopatkowy. Przesuń w górę, aby odblokować.
Bezpieczeństwo i konserwacja
Zawsze blokuj włącznik lub wyjmuj akumulator przed przystąpieniem do konserwacji, wymiany akcesoriów lub przechowywaniem narzędzia. Nie używaj uszkodzonego akumulatora i nie wystawiaj go na działanie wody lub deszczu. Nie przechowuj narzędzia w temperaturach przekraczających 122°F (50°C).
Praktyczna pomoc
Typowe problemy
Narzędzie nie uruchamia się
Sprawdź, czy przełącznik blokady jest w pozycji odblokowanej oraz czy akumulator jest naładowany i poprawnie włożony.
Akumulator nie ładuje się (czerwona kontrolka miga)
Akumulator może być zbyt gorący lub zbyt zimny. Pozostaw go do osiągnięcia temperatury pokojowej i spróbuj ponownie.
Narzędzie zatrzymuje się podczas pracy
Narzędzie wyłącza się automatycznie po osiągnięciu maksymalnego momentu obrotowego.
Przed użyciem
- Sprawdź poziom naładowania akumulatora za pomocą wskaźnika LED.
- Upewnij się, że używasz nasadek przeznaczonych do narzędzi udarowych.
- Sprawdź ustawienie przełącznika kierunku obrotów przed rozpoczęciem pracy.
- Upewnij się, że przełącznik blokady jest w pozycji odblokowanej.
- Załóż okulary ochronne i odpowiednią odzież roboczą.
Parametry w praktyce
- Maksymalny moment obrotowy
- 40 stóp-funtów (ok. 54 Nm) – maksymalna siła dokręcania narzędzia.
- Prędkość znamionowa
- 400 obr./min – maksymalna prędkość obrotowa bez obciążenia.
Ilustracje i schematy
- Schemat komponentów wskazuje lokalizację uchwytu, wskaźnika naładowania, diody LED, przełączników i akumulatora.

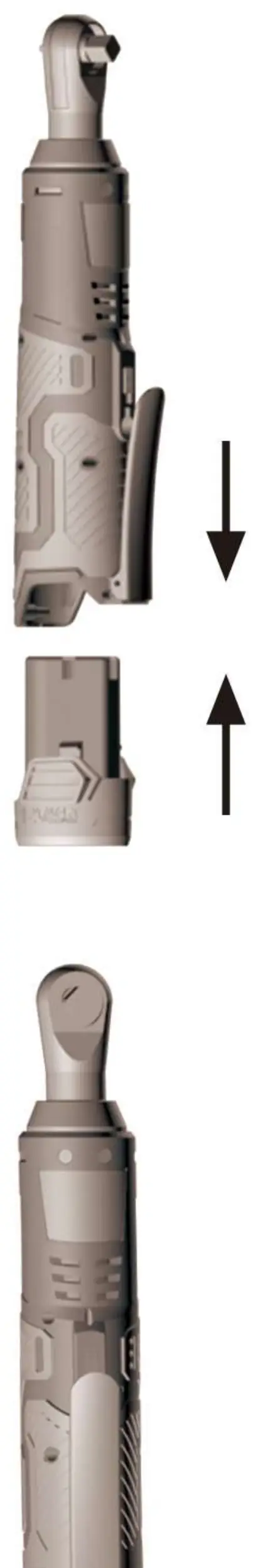

- Instrukcja wkładania i wyjmowania akumulatora pokazuje kierunek wsuwania i wysuwania pakietu.
- Schemat przełącznika kierunku obrotów pokazuje, w którą stronę obracać przełącznik dla obrotów w prawo lub w lewo.
Zgodność modelu
- Używaj wyłącznie akcesoriów zalecanych przez producenta.
- Stosuj wyłącznie nasadki przeznaczone do narzędzi udarowych; inne mogą pęknąć i spowodować obrażenia.
