Narzędzia / Wiertarki
Instrukcja obsługi wiertarko-wkrętarki akumulatorowej KIMO 1005A
Szybki przewodnik po instrukcji obsługi wiertarko-wkrętarki KIMO 1005A. Dowiedz się, jak bezpiecznie używać narzędzia, ładować akumulator, wymieniać akcesoria i rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przed przystąpieniem do pracy z wiertarko-wkrętarką KIMO 1005A należy zapoznać się z zasadami bezpieczeństwa. Narzędzie jest przeznaczone do wiercenia i wkręcania. Zawsze używaj okularów ochronnych i dbaj o czystość miejsca pracy. Nie używaj narzędzia w pobliżu materiałów łatwopalnych ani w warunkach dużej wilgotności.
Opis urządzenia i specyfikacja
Wiertarka wyposażona jest w bezkluczykowy uchwyt, regulację momentu obrotowego oraz wskaźnik naładowania akumulatora. Kluczowe parametry techniczne:
- Napięcie: 12V Max
- Czas ładowania: 1-1.5 godziny
- Uchwyt: 3/8 cala
- Prędkość obrotowa: 350 RPM (niska) / 1350 RPM (wysoka)
- Maksymalny moment obrotowy: 280 In-Lb

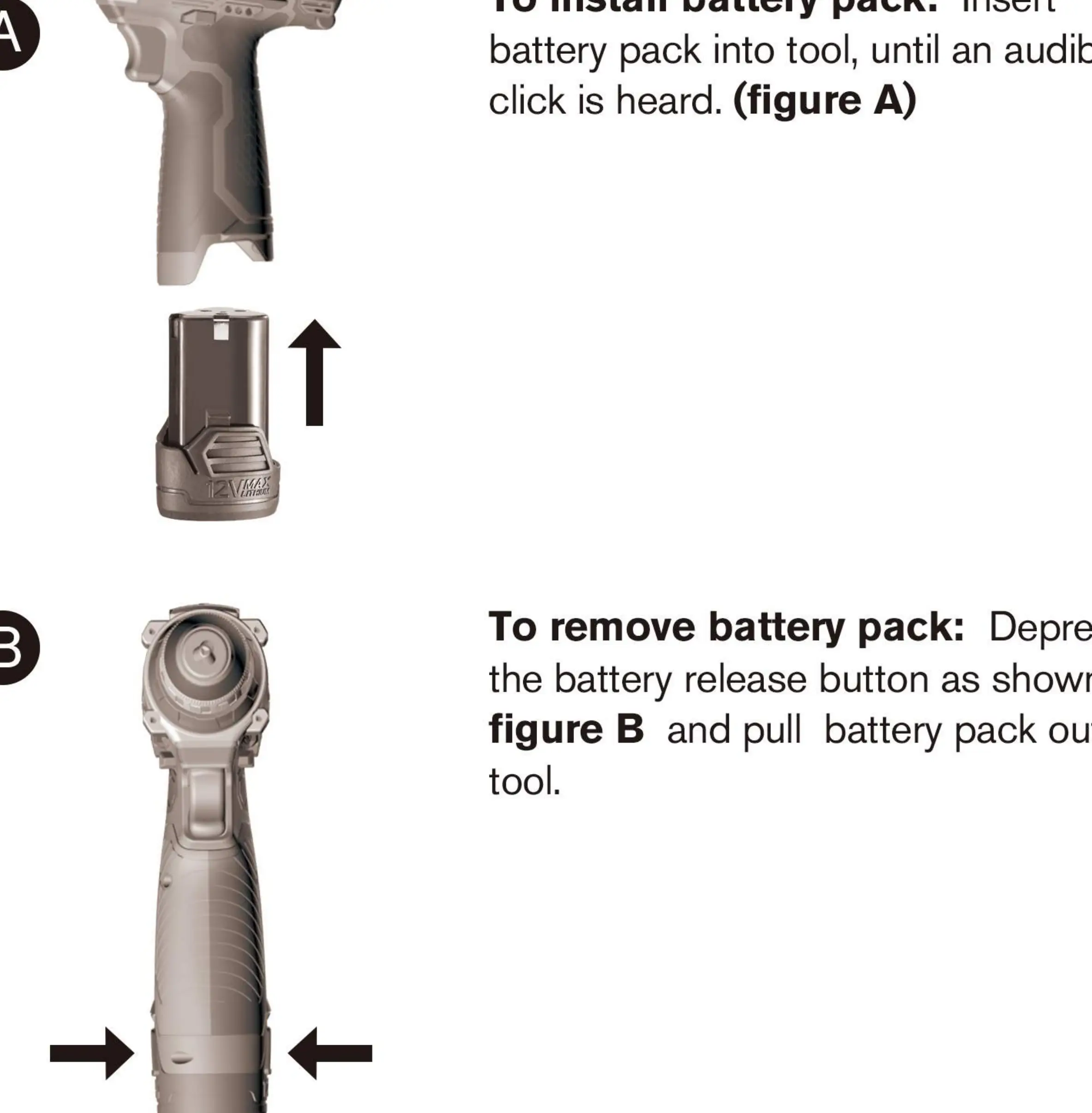

Instalacja i ładowanie akumulatora

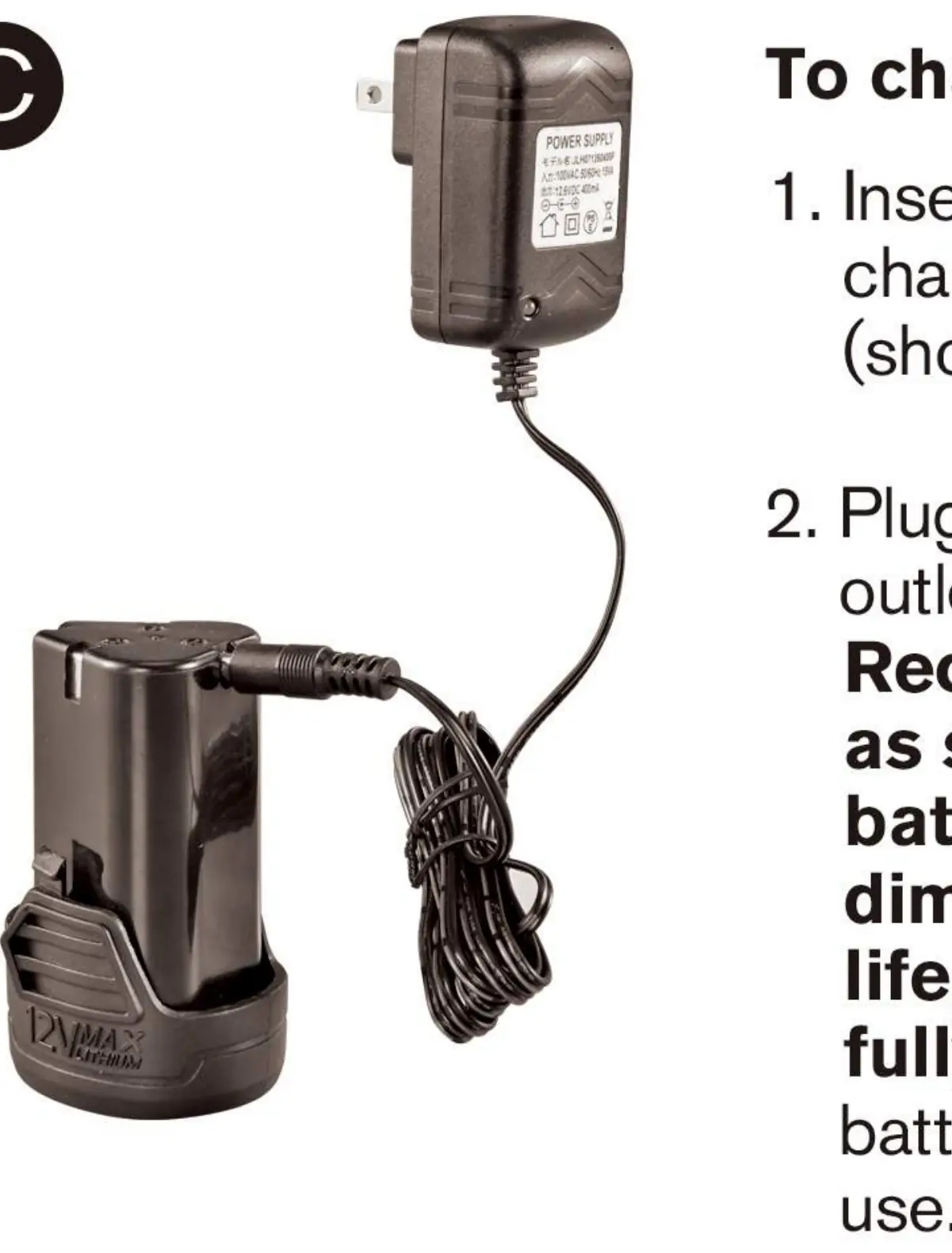

Aby zainstalować akumulator, wsuń go w podstawę narzędzia, aż usłyszysz kliknięcie. Aby go wyjąć, naciśnij przycisk zwalniający i wysuń akumulator. Ładowanie odbywa się poprzez podłączenie ładowarki do gniazda w akumulatorze. Wskaźniki LED na ładowarce informują o statusie: czerwony oznacza ładowanie, zielony oznacza pełne naładowanie.
Obsługa wiertarki
Narzędzie posiada przełącznik prędkości oraz przycisk kierunku obrotów (przód/tył), który w pozycji środkowej pełni funkcję blokady włącznika. Prędkość obrotową reguluje się siłą nacisku na spust. Moment obrotowy można dostosować za pomocą kołnierza regulacyjnego (3) – wyższe ustawienia są wymagane dla większych śrub i twardszych materiałów.

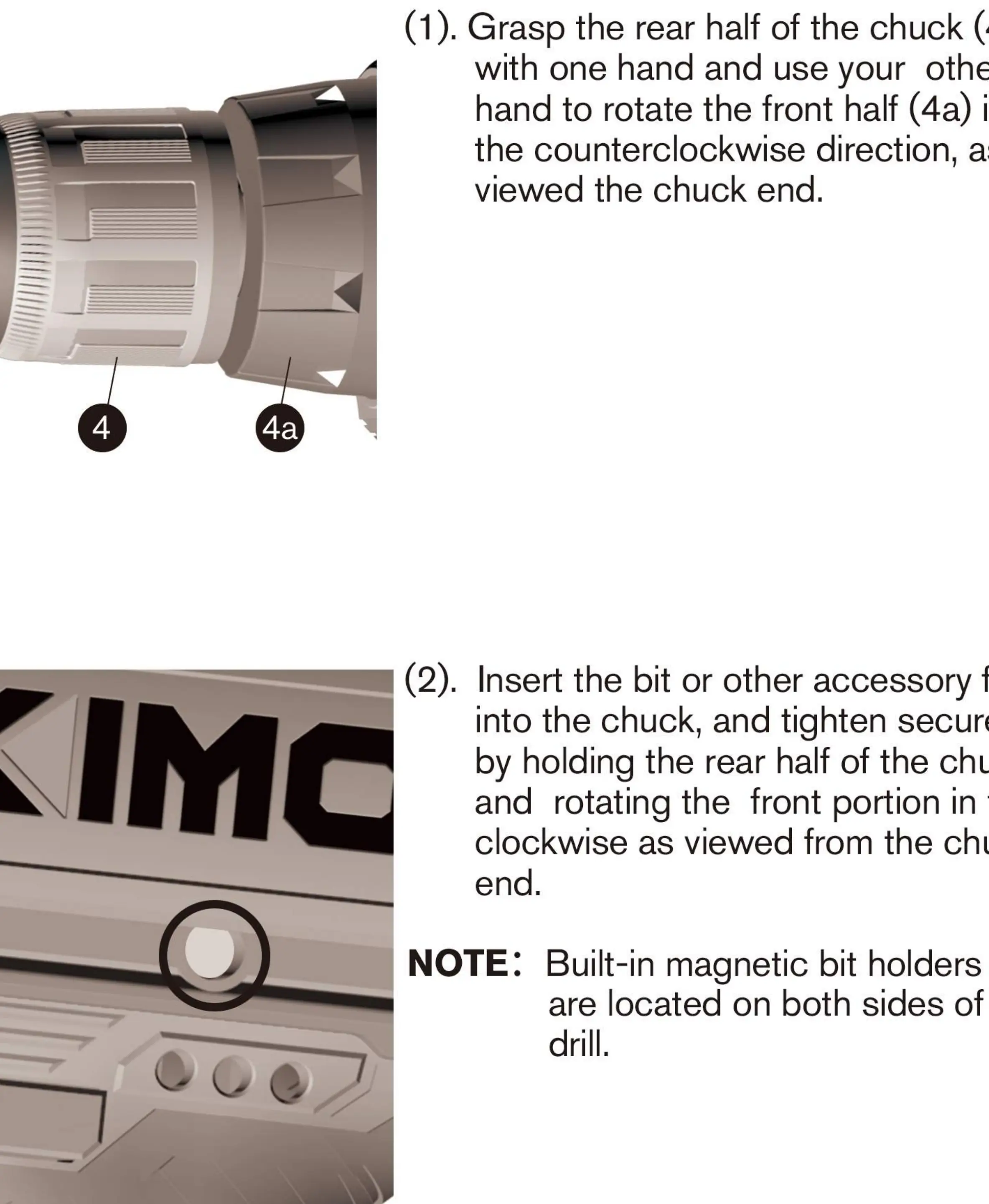

Wymiana akcesoriów
Aby zamontować wiertło lub bit, chwyć tylną część uchwytu (4) jedną ręką, a drugą obracaj przednią część (4a) w kierunku przeciwnym do ruchu wskazówek zegara, aby otworzyć szczęki. Po włożeniu akcesorium, dokręć uchwyt, obracając przednią część w kierunku zgodnym z ruchem wskazówek zegara.
Konserwacja i czyszczenie
Utrzymuj otwory wentylacyjne w czystości, aby zapobiec przegrzaniu silnika. Czyść urządzenie wilgotną szmatką z dodatkiem łagodnego mydła. Nie używaj rozpuszczalników. Regularnie sprawdzaj stan techniczny narzędzia. Wszelkie naprawy powinny być wykonywane przez autoryzowany serwis.
Rozwiązywanie problemów
Jeśli urządzenie nie działa, sprawdź poprawność instalacji akumulatora oraz jego poziom naładowania. Jeśli akumulator się nie ładuje, upewnij się, że ładowarka jest podłączona do sprawnego gniazdka, a temperatura otoczenia mieści się w zakresie 40°F - 105°F.
Praktyczna pomoc
Typowe problemy
Urządzenie nie działa
Sprawdź, czy akumulator jest poprawnie zainstalowany i naładowany.
Akumulator nie ładuje się
Sprawdź podłączenie kabla ładowarki oraz temperaturę otoczenia (powinna wynosić od 40°F do 105°F).
Urządzenie wyłącza się nagle
Akumulator osiągnął limit termiczny – pozwól mu ostygnąć. Jeśli jest rozładowany, podłącz go do ładowania.
Przed użyciem
- Naładuj akumulator przed pierwszym użyciem.
- Sprawdź, czy przełącznik kierunku obrotów jest w pozycji neutralnej (blokada).
- Upewnij się, że wiertło jest poprawnie zamocowane w uchwycie.
- Załóż okulary ochronne.
- Upewnij się, że miejsce pracy jest dobrze oświetlone.
Parametry w praktyce
- 350/1350 RPM
- Prędkość obrotowa na niskim i wysokim biegu.

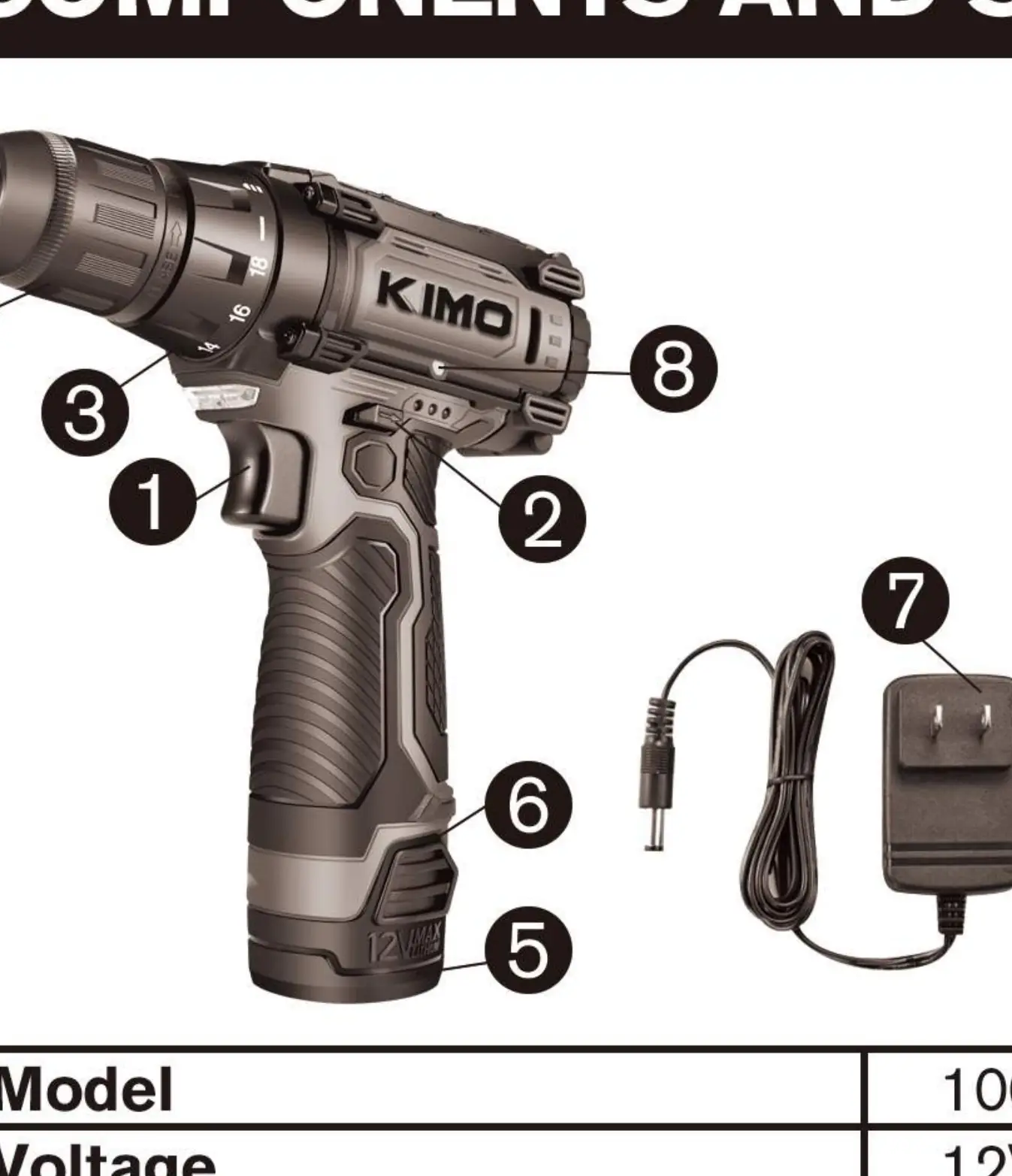

Ilustracje i schematy
- 1: Spust włącznika (regulacja prędkości)
- 2: Przycisk kierunku obrotów / blokada
- 3: Kołnierz regulacji momentu obrotowego
- 4: Uchwyt bezkluczykowy
- 8: Magnetyczny uchwyt na bity
Zgodność modelu
- Używaj wyłącznie akcesoriów zalecanych przez producenta.
- Produkt przeznaczony do użytku w temperaturach powyżej 40°F i poniżej 105°F.
