Instrukcja obsługi wiertarko-wkrętarki KIMO 13811T
Szybki przewodnik po instrukcji obsługi wiertarko-wkrętarki KIMO 13811T. Dowiedz się, jak bezpiecznie używać urządzenia, zmieniać biegi, ustawiać moment obrotowy, ładować akumulator i rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy wiertarko-wkrętarki KIMO 13811T. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub obrażeń ciała. Narzędzie jest przeznaczone do wiercenia i wkręcania. Należy zawsze używać okularów ochronnych i dbać o czystość miejsca pracy.
Opis urządzenia
Wiertarko-wkrętarka składa się z następujących kluczowych elementów:
- Przełącznik prędkości: Umożliwia płynną regulację obrotów.
- Przełącznik kierunku obrotów: Służy do zmiany kierunku oraz blokady spustu.
- Pierścień regulacji momentu: Pozwala dostosować siłę dokręcania.
- Uchwyt bezkluczykowy: Do szybkiej wymiany wierteł i końcówek.
- Przełącznik biegów: Zmiana między niskim a wysokim zakresem prędkości.
- Akumulator: Zasilanie 20V.
Pierwsze uruchomienie i obsługa

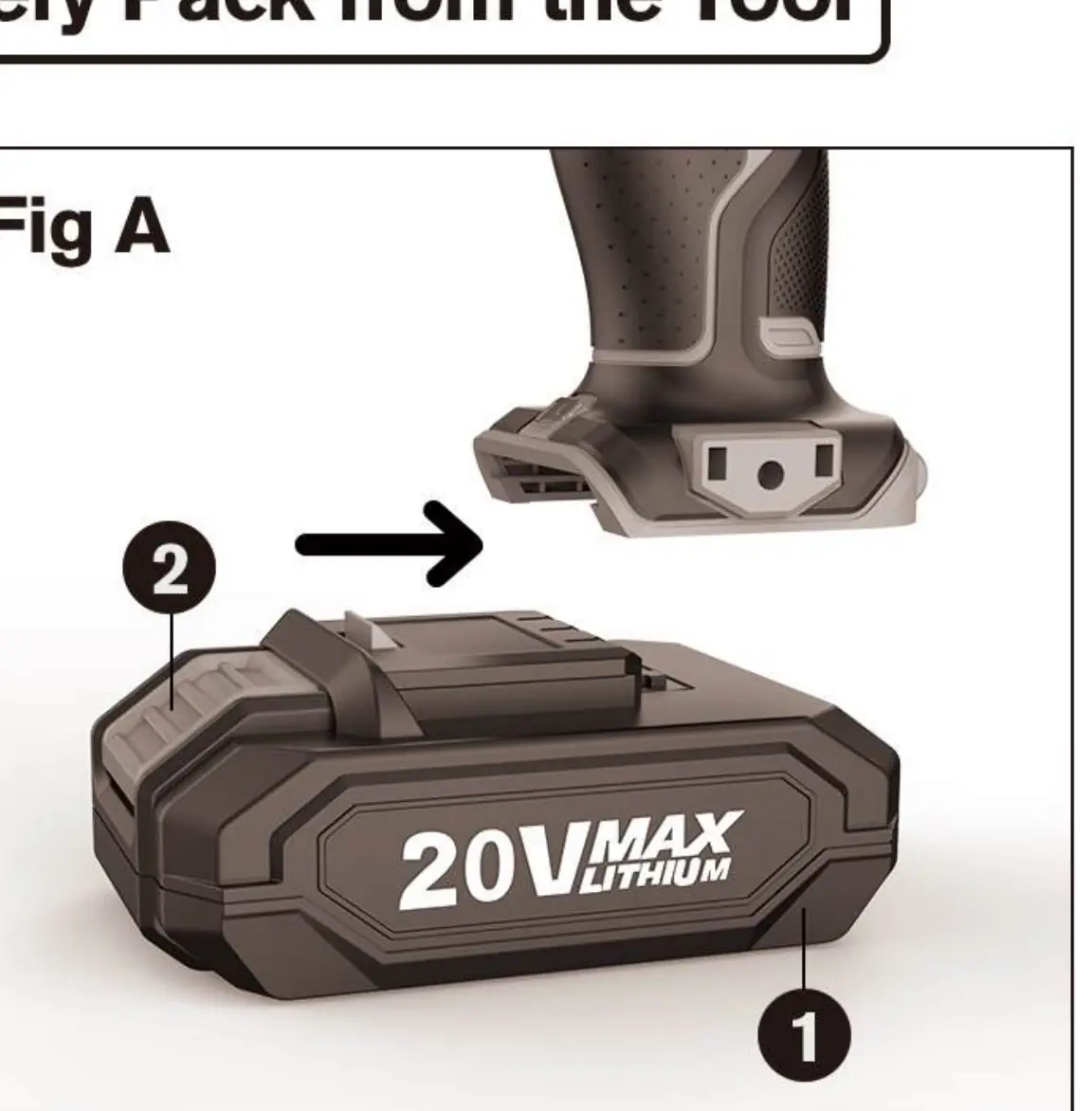

Aby zainstalować akumulator, wsuń go do narzędzia, aż usłyszysz kliknięcie. Aby wyjąć akumulator, naciśnij przycisk zwalniający i wysuń go. Kierunek obrotów zmienia się za pomocą przełącznika nad spustem; pozycja środkowa blokuje narzędzie.
Ustawienia i tryby pracy
Narzędzie posiada pierścień wyboru trybu pracy:
- Wkręcanie: Użyj pozycji z ikoną śruby, aby korzystać ze sprzęgła przy wkręcaniu.
- Wiercenie: Użyj pozycji z ikoną wiertła do wiercenia w drewnie, metalu lub plastiku.
- Wiercenie z udarem: Użyj pozycji z ikoną młotka do wiercenia w betonie lub twardych materiałach.
Przełącznik biegów (na górze obudowy) pozwala wybrać:
- Bieg 1: Niski moment obrotowy i wolniejsze obroty (do lekkich prac i wkręcania).
- Bieg 2: Wysokie obroty (do cięższych prac).
Ładowanie akumulatora

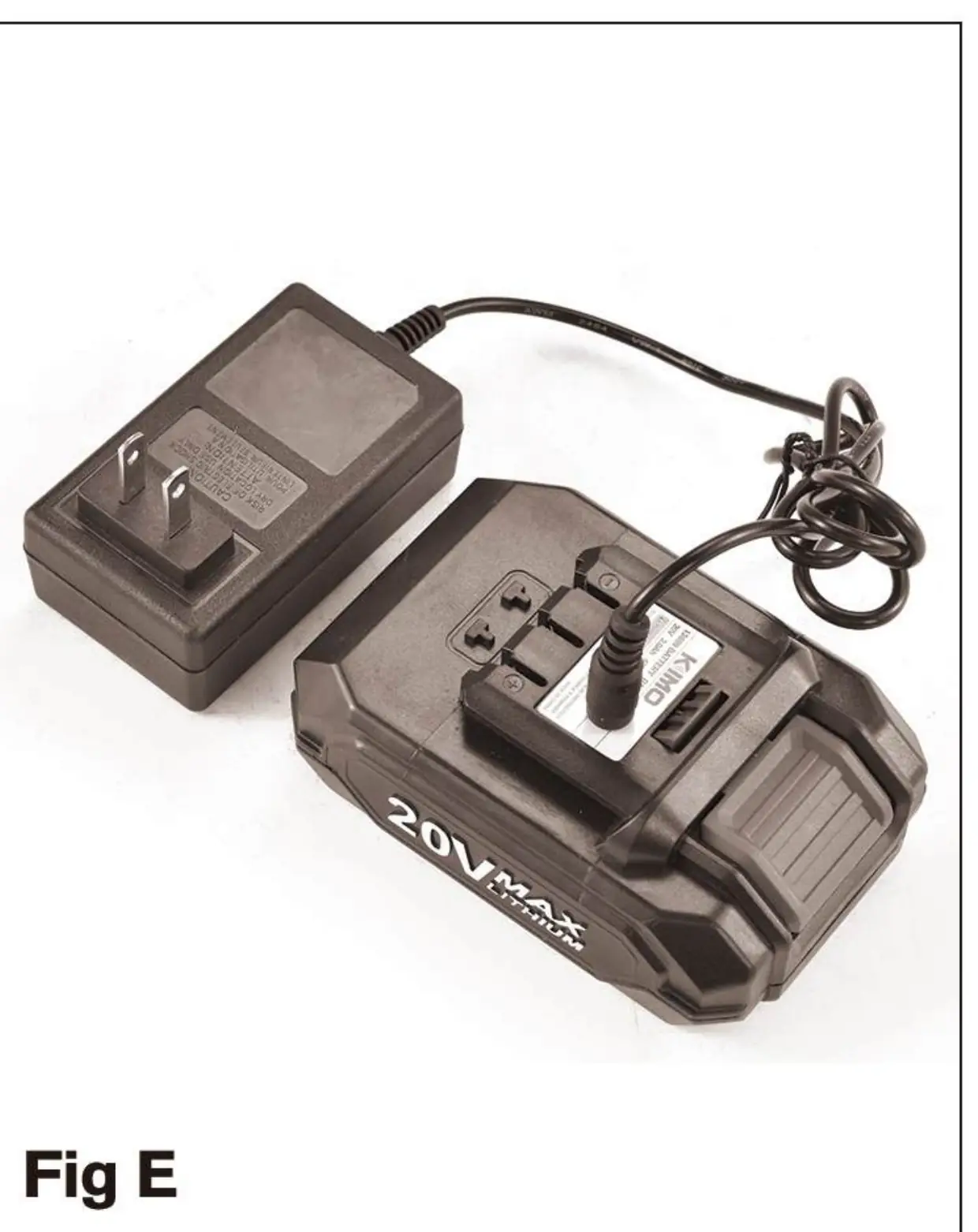

Ładowarka ładuje akumulator w czasie od 60 do 90 minut. Wskaźniki na ładowarce informują o stanie procesu:
- Czerwona dioda ON: Ładowanie w toku.
- Zielona dioda ON: Akumulator naładowany.
- Obie diody OFF: Zwarcie lub błąd.
Konserwacja
Regularnie czyść narzędzie z pyłu i brudu, używając suchej szmatki lub sprężonego powietrza o niskim ciśnieniu. Nie używaj rozpuszczalników. Wszelkie naprawy powinny być wykonywane przez autoryzowany serwis KIMO.
Praktyczna pomoc
Typowe problemy
Urządzenie nie działa
Sprawdź, czy akumulator jest poprawnie zainstalowany i naładowany.
Akumulator nie ładuje się
Sprawdź podłączenie ładowarki do gniazdka oraz czy temperatura otoczenia mieści się w zakresie 4°C - 40°C.
Urządzenie nagle się wyłącza
Akumulator mógł osiągnąć limit termiczny – pozwól mu ostygnąć. Sprawdź również, czy nie jest rozładowany.
Przed użyciem
- Naładuj akumulator przed pierwszym użyciem.
- Upewnij się, że przełącznik kierunku obrotów jest w pozycji neutralnej (blokada) podczas przechowywania.
- Sprawdź, czy wiertło lub końcówka są poprawnie zamocowane w uchwycie.
- Załóż okulary ochronne.
- Sprawdź, czy otwory wentylacyjne nie są zatkane.
Parametry w praktyce
- Napięcie (20V)
- Moc zasilania narzędzia.
- Moment obrotowy (350 in-lbs)
- Maksymalna siła dokręcania śrub.
- Prędkość (350/1350 RPM)
- Niska prędkość dla wkręcania, wysoka dla wiercenia.
- Czas ładowania (60-90 min)
- Orientacyjny czas potrzebny do pełnego naładowania akumulatora.
Ilustracje i schematy

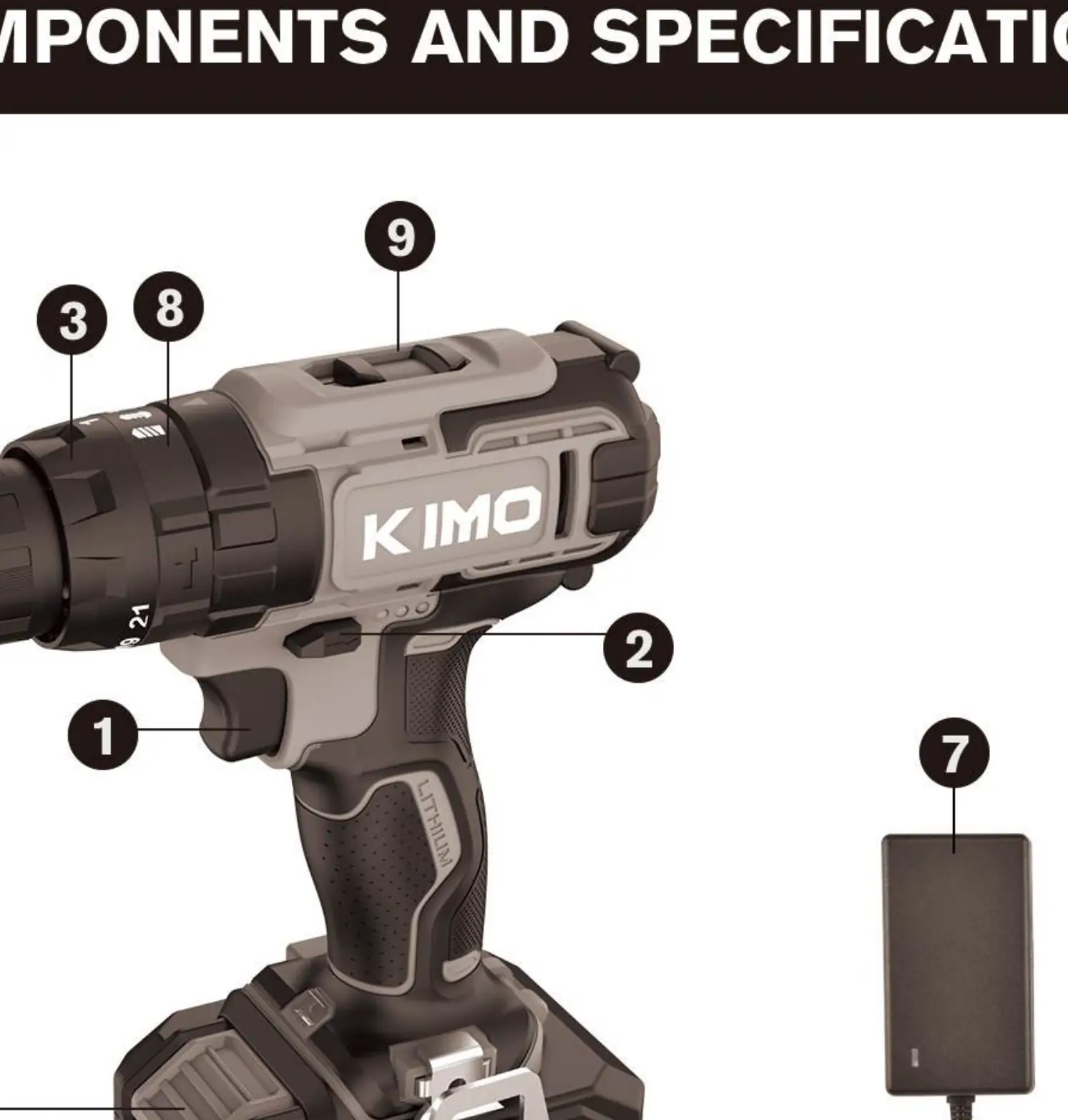

- Przełącznik prędkości (1): Reguluje obroty w zależności od siły nacisku na spust.

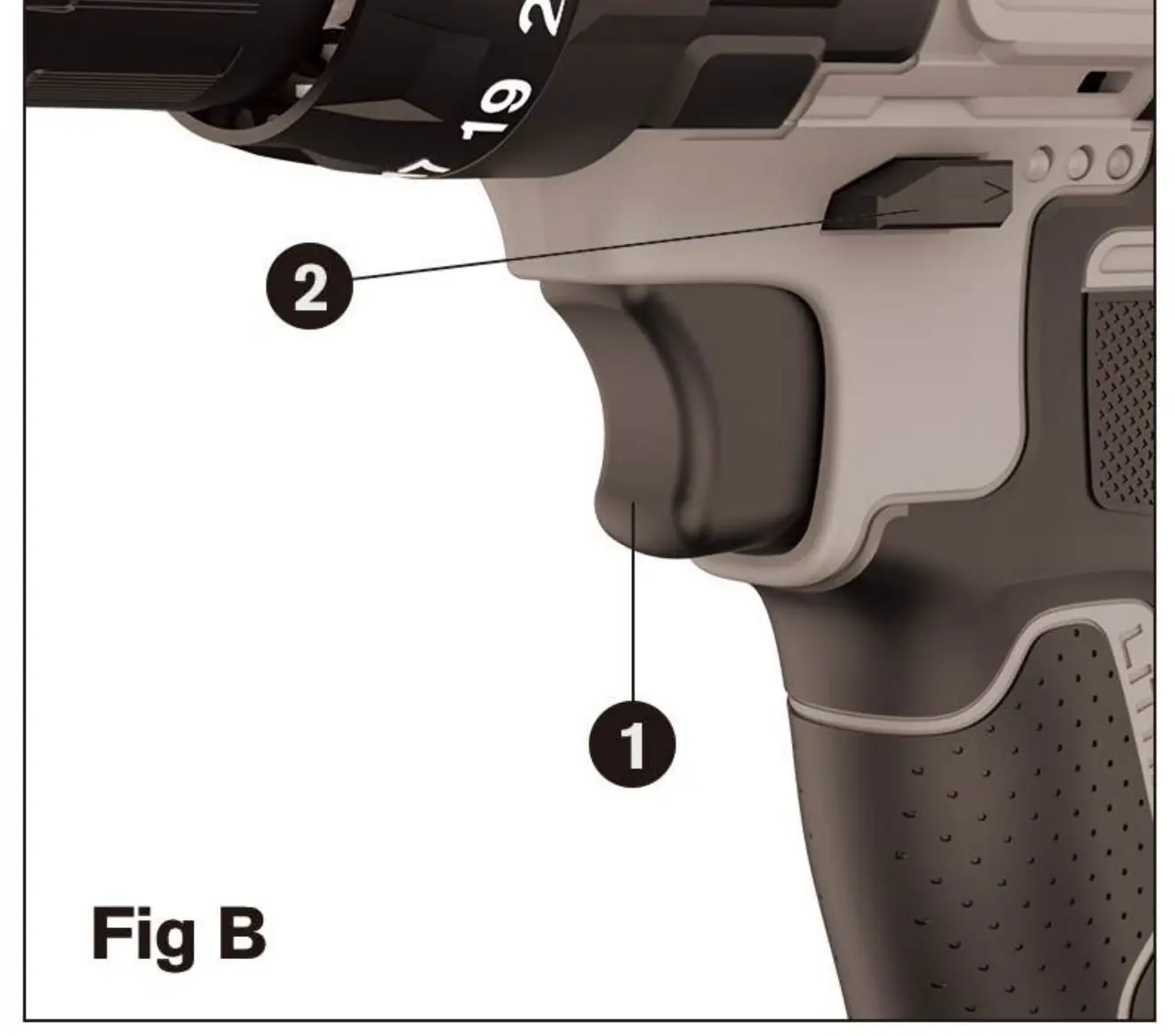

- Przełącznik kierunku (2): Wybór obrotów prawo/lewo oraz blokada spustu.

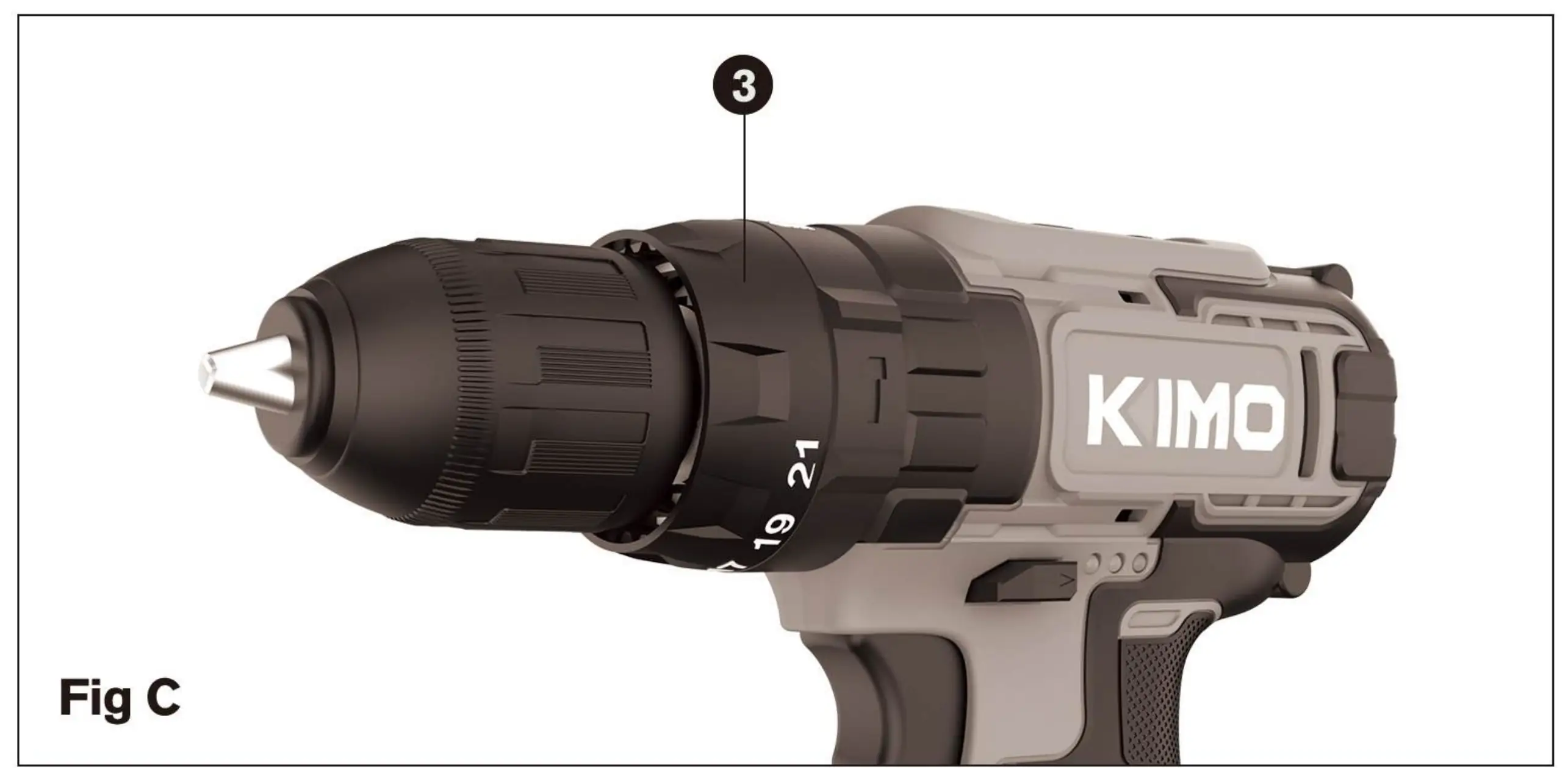

- Pierścień regulacji momentu (3): Ustawienie siły dokręcania.

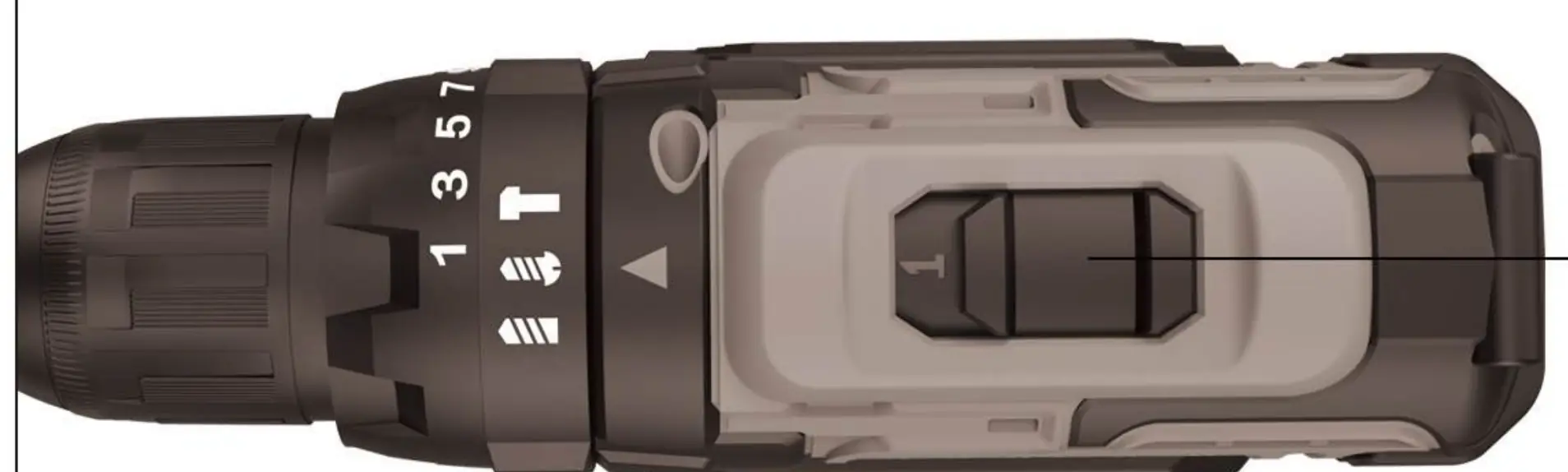

- Przełącznik biegów (9): Zmiana między niskim a wysokim zakresem prędkości.
Zgodność modelu
- Używaj tylko akcesoriów zalecanych przez producenta.
- Produkt przeznaczony do użytku w USA (zgodnie z warunkami gwarancji).
