Instrukcja obsługi wkrętarki akumulatorowej IKEA FIXA 14.4V
Szybki przewodnik po instrukcji obsługi wkrętarki akumulatorowej IKEA FIXA 14.4V. Dowiedz się, jak ładować urządzenie, wymieniać bity, regulować moment obrotowy i bezpiecznie korzystać z narzędzia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wkrętarka akumulatorowa IKEA FIXA 14.4V jest przeznaczona do wiercenia w drewnie, plastiku i miękkich metalach oraz do wkręcania i wykręcania śrub. Przed pierwszym użyciem akumulator musi zostać w pełni naładowany. Urządzenie posiada dwubiegową przekładnię oraz regulację momentu obrotowego.
Opis urządzenia
Główne elementy wkrętarki:
- 1. Uchwyt bezkluczowy
- 2. Regulator momentu obrotowego
- 3. Przełącznik biegów
- 4. Przełącznik kierunku obrotów
- 5. Włącznik z płynną regulacją prędkości
- 6. Uchwyt na bity
- 7. Dioda LED
- 8-9. Ładowarka i wtyczka
- 10-11. Pierścień tylny i tuleja przednia (do obsługi uchwytu)
Ładowanie akumulatora
Gdy ładowarka jest podłączona do zasilania, czerwona dioda na wkrętarce świeci się, sygnalizując ładowanie. Po pełnym naładowaniu dioda zmienia kolor na zielony. Uwaga: Nie ładuj akumulatora dłużej niż 8 godzin. Proces ładowania generuje ciepło, dlatego nie należy ładować urządzenia w temperaturach poniżej zera ani na łatwopalnych powierzchniach.
Obsługa narzędzia
Montaż bitów
Przed przystąpieniem do prac (konserwacja, wymiana narzędzi, transport) ustaw przełącznik kierunku obrotów w pozycji środkowej, aby zablokować włącznik. Aby zamontować bit, przytrzymaj tylny pierścień (10) i obracaj przednią tuleję (11), aby otworzyć uchwyt, włóż bit, a następnie dokręć uchwyt.
Regulacja prędkości i momentu obrotowego
- Prędkość: Regulowana siłą nacisku na włącznik. Używaj niskiej prędkości (bieg 1) do wkręcania śrub, a wysokiej (bieg 2) do wiercenia w drewnie.
- Moment obrotowy: Ustaw regulator (2) w wybranej pozycji (1-19). Wyższe wartości oznaczają większy moment obrotowy. Do wiercenia wybierz symbol wiertła.
Bezpieczeństwo i konserwacja
Zawsze utrzymuj narzędzie i otwory wentylacyjne w czystości. W przypadku zablokowania wiertła, natychmiast wyłącz urządzenie, aby uniknąć odrzutu. Nie używaj wkrętarki w pobliżu łatwopalnych cieczy, gazów lub pyłów. W przypadku uszkodzenia ładowarki lub kabla, nie używaj ich i oddaj do naprawy wykwalifikowanemu technikowi.
Utylizacja
Produkt podlega dyrektywie WEEE. Nie wyrzucaj go razem z odpadami domowymi. Oddaj urządzenie do wyznaczonego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego.
Informacje o producencie
IKEA
Praktyczna pomoc
Typowe problemy
Narzędzie blokuje się podczas pracy
Może to wynikać z przeciążenia lub zakleszczenia w materiale. Natychmiast wyłącz urządzenie.
Iskrzenie wewnątrz obudowy silnika
Jest to normalna reakcja silnika podczas pracy spowodowana tarciem wewnętrznych komponentów.
Akumulator traci moc mimo nieużywania
Akumulatory stopniowo tracą ładunek z upływem czasu. Przed użyciem po dłuższej przerwie należy go naładować.
Przed użyciem
- Naładuj akumulator do pełna przed pierwszym użyciem.
- Sprawdź stan ładowarki, kabla i wtyczki przed każdym użyciem.
- Ustaw przełącznik kierunku obrotów w pozycji środkowej przed transportem lub przechowywaniem.
- Upewnij się, że w miejscu pracy nie ma ukrytych przewodów elektrycznych ani rur.
- Załóż okulary ochronne.
Parametry w praktyce
- 19 + wiercenie
- Ustawienia momentu obrotowego (19 stopni do wkręcania + tryb wiercenia).
- 0-350 / 0-1200 /min
- Prędkość obrotowa bez obciążenia dla biegu 1 i 2.
Ilustracje i schematy

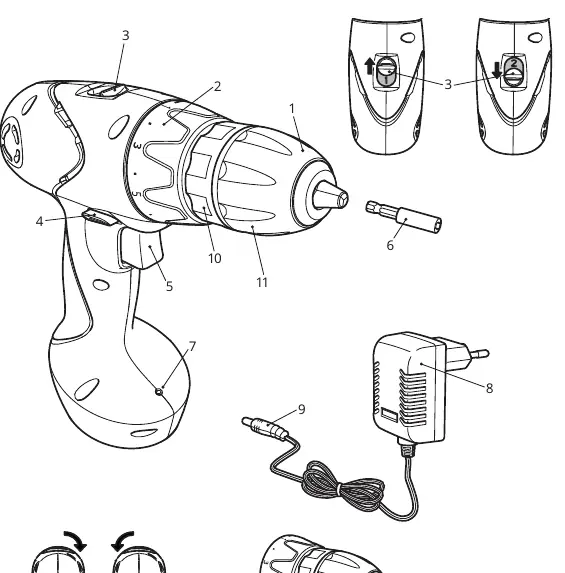

- Strona 2 przedstawia schemat budowy wkrętarki z ponumerowanymi elementami od 1 do 11, ułatwiającymi identyfikację części.
- Rysunki na stronie 2 pokazują również sposób obsługi przełącznika biegów (3) oraz sposób otwierania/zamykania uchwytu wiertarskiego (10, 11).
Zgodność modelu
- Ładowarka jest przeznaczona wyłącznie do akumulatorów dostarczonych z tym urządzeniem.
- Nie używaj ładowarki do ładowania akumulatorów innych producentów.
