Instrukcja obsługi wiertarko-wkrętarki IKEA FIXA 14.4V
Szybki przewodnik po instrukcji obsługi wiertarko-wkrętarki IKEA FIXA 14.4V. Dowiedz się, jak ładować akumulator, montować wiertła, regulować moment obrotowy oraz bezpiecznie korzystać z urządzenia.
Spis treści
Najważniejsze informacje
Wiertarko-wkrętarka IKEA FIXA 14.4V to bezprzewodowe narzędzie przeznaczone do wiercenia w drewnie, plastiku i miękkich metalach oraz do wkręcania i wykręcania śrub. Przed pierwszym użyciem akumulator musi zostać w pełni naładowany. Urządzenie posiada dwubiegową przekładnię oraz regulację momentu obrotowego.

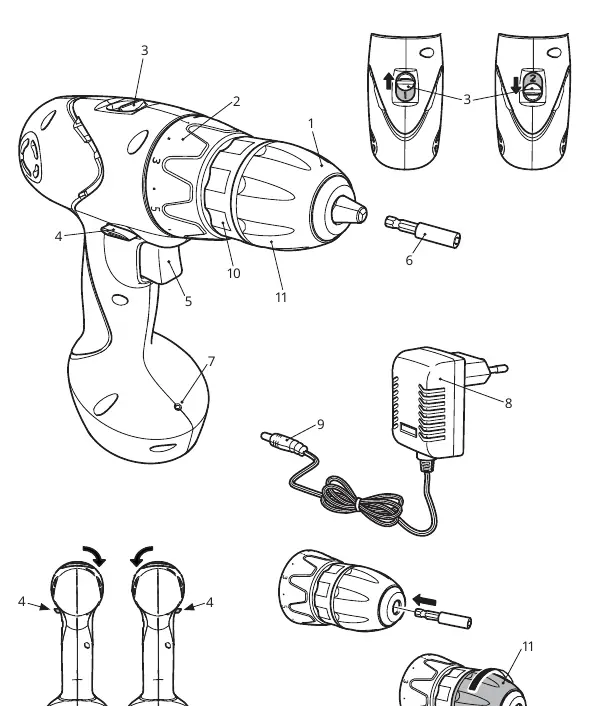

Opis urządzenia
- 1. Uchwyt bezkluczykowy
- 2. Regulator momentu obrotowego
- 3. Przełącznik biegów
- 4. Przełącznik kierunku obrotów
- 5. Włącznik z płynną regulacją prędkości
- 6. Uchwyt na bity
- 7. Dioda LED (wskaźnik ładowania)
- 8. Ładowarka
Ładowanie akumulatora
Akumulator dostarczony z urządzeniem jest częściowo naładowany. Aby naładować urządzenie:
- Włóż wtyczkę ładowarki do gniazda w wiertarce.
- Podłącz ładowarkę do sieci elektrycznej.
- Czerwona dioda (7) świeci się podczas ładowania.
- Gdy dioda zmieni kolor na zielony, akumulator jest w pełni naładowany.
- Nie ładuj akumulatora dłużej niż 8 godzin.
Uwaga: Nie ładuj akumulatora w temperaturach poniżej zera. Proces ładowania generuje ciepło w akumulatorze.
Obsługa i użytkowanie
Montaż wierteł i bitów
Przed wymianą akcesoriów ustaw przełącznik kierunku obrotów (4) w pozycji środkowej (blokada). Aby otworzyć lub zamknąć uchwyt, przytrzymaj tylny pierścień (10) i obracaj przednią tuleję (11).
Regulacja prędkości i momentu
- Prędkość: Regulowana siłą nacisku na włącznik (5).
- Biegi: Pozycja 1 (niska prędkość) służy do wkręcania śrub. Pozycja 2 (wysoka prędkość) służy do wiercenia w drewnie.
- Moment obrotowy: Regulator (2) posiada 19 ustawień dla wkręcania oraz tryb wiercenia (ikona wiertła).
Bezpieczeństwo i konserwacja
Zawsze utrzymuj narzędzie i otwory wentylacyjne w czystości. W przypadku zablokowania wiertła, natychmiast wyłącz urządzenie. Iskry widoczne przez otwory wentylacyjne podczas pracy są zjawiskiem normalnym, wynikającym z pracy silnika, jednak nie należy używać narzędzia w pobliżu łatwopalnych substancji.
Informacje o producencie
IKEA
Praktyczna pomoc
Typowe problemy
Wiertło utknęło w materiale
Natychmiast wyłącz urządzenie. Uważaj na moment obrotowy (odrzut). Sprawdź, czy narzędzie nie jest przeciążone.
Iskrzenie wewnątrz obudowy
Jest to normalne zjawisko wynikające z pracy silnika i nie wymaga naprawy.
Akumulator nie ładuje się
Sprawdź połączenie ładowarki z siecią i gniazdem wiertarki. Upewnij się, że temperatura otoczenia nie jest ujemna.
Przed użyciem
- Naładuj akumulator do pełna przed pierwszym użyciem.
- Ustaw przełącznik kierunku obrotów w pozycji środkowej przed wymianą wierteł.
- Sprawdź, czy wiertło jest poprawnie zamocowane w uchwycie.
- Upewnij się, że miejsce pracy jest czyste i dobrze oświetlone.
- Wybierz odpowiedni bieg (1 dla wkręcania, 2 dla wiercenia).
Parametry w praktyce
- 19 + wiercenie
- Liczba ustawień sprzęgła (momentu obrotowego) + tryb wiercenia bez ograniczenia momentu.
- 0-350 / 0-1200 obr./min
- Prędkość obrotowa na 1. i 2. biegu.
Ilustracje i schematy
- 1: Uchwyt bezkluczykowy
- 2: Regulator momentu obrotowego
- 3: Przełącznik biegów
- 4: Przełącznik kierunku obrotów
Zgodność modelu
- Używaj tylko ładowarki dostarczonej z urządzeniem.
- Nie używaj ładowarki do innych typów akumulatorów.
