Instrukcja obsługi sztalugi studyjnej Kmart Studio Easel 161cm
Kompletny przewodnik montażu sztalugi studyjnej Kmart Studio Easel 161cm. Instrukcja zawiera listę części, osprzętu oraz szczegółowe kroki montażowe, które pomogą w poprawnym złożeniu produktu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu sztalugi studyjnej Kmart Studio Easel 161cm. Przed przystąpieniem do pracy należy upewnić się, że wszystkie elementy wymienione w liście części są obecne. Montaż wymaga użycia dołączonego klucza imbusowego. Należy pamiętać, aby nie dokręcać śrub zbyt mocno na wczesnych etapach montażu, chyba że instrukcja wyraźnie wskazuje inaczej.
Lista części i osprzętu
Osprzęt:
- A: Śruby (4 szt.)
- B: Śruby (2 szt.)
- C: Śruba (1 szt.)
- D: Nakrętki mimośrodowe (Cams) (4 szt.)
- E: Nakrętki motylkowe (3 szt.)
- F: Podkładki (3 szt.)
- G: Klucz imbusowy (1 szt.)
Komponenty:
- H, I, J, K, L, M, N: Główne elementy konstrukcyjne sztalugi.
Instrukcja montażu krok po kroku
- Krok 1: Zmontuj części K i I, używając śruby A, podkładki i nakrętki mimośrodowej (D). Nie dokręcaj śruby całkowicie na tym etapie.
- Krok 2: Zamocuj część H do zmontowanej jednostki.
- Krok 3: Dopasuj część J do konstrukcji. Zabezpiecz części K i J za pomocą śruby A, podkładki i nakrętki mimośrodowej (D). Nie dokręcaj śruby całkowicie.
- Krok 4: Zamocuj część L do konstrukcji za pomocą śrub A, podkładek i nakrętek mimośrodowych (D). Teraz dokręć wszystkie śruby za pomocą klucza imbusowego.
- Krok 5: Przymocuj części M i N do konstrukcji za pomocą śrub B, podkładek i nakrętek motylkowych (E). Uważaj, aby nie dokręcić śrub zbyt mocno.
- Krok 6: Zabezpiecz część H, używając śruby C, podkładki i nakrętki motylkowej (E). Nie dokręcaj śruby zbyt mocno. Montaż jest zakończony.
Informacje o producencie
Kmart
Praktyczna pomoc
Typowe problemy
Konstrukcja jest niestabilna po montażu
Upewnij się, że wszystkie śruby zostały dokręcone kluczem imbusowym w kroku 4. Sprawdź, czy nakrętki mimośrodowe są poprawnie osadzone.
Trudności z dokręceniem śrub
Nie dokręcaj śrub zbyt mocno na wczesnych etapach montażu (kroki 1-3), aby zachować elastyczność konstrukcji przy dopasowywaniu elementów.
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą części i osprzętu.
- Przygotuj czystą i płaską powierzchnię do montażu.
- Upewnij się, że posiadasz dołączony klucz imbusowy (G).
- Nie używaj nadmiernej siły przy dokręcaniu nakrętek motylkowych.
Ilustracje i schematy
- Schemat przedstawia kolejność łączenia elementów konstrukcyjnych (K, I, H, J, L, M, N) za pomocą odpowiednich śrub i nakrętek.

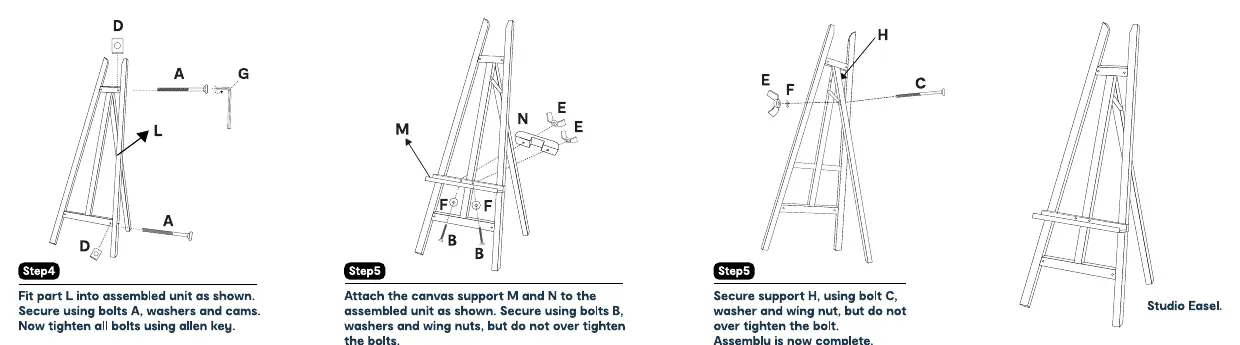

- Rysunki techniczne wskazują dokładne miejsca umieszczenia śrub A, B i C.
