Instrukcja obsługi ramienia mikrofonowego KRUX ARM 200L / ARM 200S
Szybki przewodnik po montażu i specyfikacji technicznej ramienia mikrofonowego KRUX ARM 200L oraz ARM 200S. Dowiedz się, jak poprawnie zamontować ramię, jakie są zakresy ruchu oraz dopuszczalne obciążenie.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Ramię KRUX ARM 200L/200S montuje się do blatu o grubości do 70 mm za pomocą zacisku. Maksymalne obciążenie ramienia wynosi 1300 g. W zestawie znajdują się adaptery gwintów 3/8", 5/8" oraz 1/4". str. 2, 3
Najważniejsze czynności
- Montaż zacisku do blatu str. 2
- Wybór adaptera gwintu str. 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalne obciążenie | 1300 g | Limit wagi urządzenia montowanego na ramieniu | str. 2 |
| Maksymalna grubość blatu | 70 mm | Maksymalna grubość blatu dla zacisku | str. 2 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Specyfikacja techniczna str. 2
- Regulacja i gwinty str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Ramię mikrofonowe KRUX ARM 200L oraz ARM 200S to akcesoria montażowe przeznaczone do mikrofonów i innych urządzeń rejestrujących. Uwaga: Ramię posiada mechanizm sprężynowy, należy zachować ostrożność podczas rozpakowywania i regulacji, ponieważ ramię może gwałtownie się wyprostować.
Montaż ramienia
Montaż odbywa się za pomocą dołączonego zacisku (imadła) do krawędzi blatu biurka.
- Maksymalna grubość blatu wynosi 70 mm.
- Upewnij się, że zacisk jest stabilnie dokręcony do krawędzi stołu.
- Nie montuj ramienia w sposób niestabilny lub na krawędziach, które nie wytrzymają nacisku zacisku.

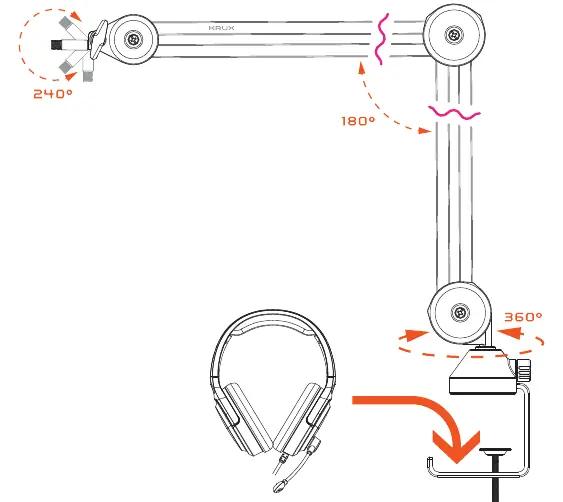

Regulacja i zakres ruchu
Ramię oferuje szeroki zakres regulacji, umożliwiając precyzyjne ustawienie mikrofonu:
- Górny przegub: zakres ruchu 240°.
- Środkowy przegub: zakres ruchu 180°.
- Podstawa (obrót): zakres ruchu 360°.
Kompatybilność i gwinty
W zestawie znajdują się adaptery umożliwiające montaż różnych urządzeń:
- Podstawowy gwint: 3/8".
- Adapter 1: 3/8" - 5/8" (dedykowany dla mikrofonów).
- Adapter 2: 3/8" - 1/4" (dedykowany dla aparatów lub uchwytów na telefon).
Dane techniczne
Poniżej przedstawiono kluczowe parametry techniczne dla obu modeli:
- Maksymalne obciążenie: 1300 g.
- Zasięg poziomy: 1100 mm (ARM 200L) / 1000 mm (ARM 200S).
- Zasięg pionowy: 760 mm (ARM 200L) / 710 mm (ARM 200S).
- Długość kabla: 2.9 m (ARM 200L) / 2.2 m (ARM 200S).
- Szerokość podstawy: 72 mm.
Praktyczna pomoc
Typowe problemy
Ramię gwałtownie się prostuje
Ramię jest wyposażone w mocne sprężyny. Zachowaj ostrożność podczas zdejmowania zabezpieczeń i regulacji.
Zacisk nie pasuje do biurka
Upewnij się, że grubość blatu nie przekracza 70 mm.
Przed użyciem
- Sprawdź, czy blat biurka ma grubość nie większą niż 70 mm.
- Upewnij się, że zacisk jest mocno dokręcony do blatu.
- Wybierz odpowiedni adapter gwintu (3/8", 5/8" lub 1/4") w zależności od montowanego urządzenia.
- Zachowaj ostrożność przy pierwszym rozłożeniu ramienia ze względu na sprężyny.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Maksymalne obciążenie (1300 g)
- Nie przekraczaj tej wagi, aby uniknąć opadania ramienia lub uszkodzenia mechanizmu.
- Zasięg poziomy/pionowy
- Maksymalny zasięg ramienia w pełnym wyproście.
Ilustracje i schematy
- Schemat montażu pokazuje poprawne dokręcenie zacisku do krawędzi blatu.
- Schemat gwintów ilustruje sposób nakręcania adapterów na końcówkę ramienia.
Zgodność modelu
- Ramię jest kompatybilne z mikrofonami (gwint 3/8", 5/8") oraz aparatami/uchwytami (gwint 1/4").
