Instrukcja obsługi filtra stawowego Laguna Pressure-Flo
Kompletny przewodnik po filtrze stawowym Laguna Pressure-Flo. Dowiedz się, jak zainstalować, obsługiwać, czyścić i konserwować urządzenie, w tym korzystać z systemu płukania wstecznego i wymieniać lampę UV-C.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Filtr Laguna Pressure-Flo to ciśnieniowy filtr stawowy z wbudowanym sterylizatorem UV-C. Służy do mechanicznej i biologicznej filtracji wody w stawach ogrodowych. str. 4
Najważniejsze czynności
- Płukanie wsteczne (Backwash) str. 4, 5
- Wymiana lampy UV-C str. 5, 6
Pierwsze uruchomienie
- Zainstaluj uszczelkę pokrywy (P), upewnij się, że filtr jest pełny wody i przeprowadź test szczelności przed podłączeniem do prądu. str. 4
Problemy i rozwiązania
Woda wycieka z filtra
Sprawdź uszczelki (O-ringi) i poprawność zamknięcia pokrywy.
str. 5Konserwacja i reset
- Wskaźnik czyszczenia (U) informuje o konieczności płukania wstecznego. str. 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalne ciśnienie | 0,04 MPa | Maksymalne dopuszczalne ciśnienie robocze | str. 3 |
Gdzie szukać w PDF
- Schemat części str. 2
- Instrukcja instalacji str. 4
- Konserwacja str. 5, 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Filtr Laguna Pressure-Flo to ciśnieniowy filtr stawowy z wbudowanym sterylizatorem UV-C, przeznaczony do filtracji mechanicznej i biologicznej w stawach ogrodowych. Urządzenie nie jest zanurzalne. Przed instalacją należy upewnić się, że filtr znajduje się na stabilnym podłożu, co najmniej 1 metr od krawędzi stawu, w miejscu zabezpieczonym przed zalaniem i bezpośrednim nasłonecznieniem.
Opis urządzenia
Filtr łączy trzy etapy oczyszczania: filtrację mechaniczną (pianki), filtrację biologiczną (media) oraz klarowanie UV-C. System płukania wstecznego pozwala na szybkie oczyszczenie pianek bez konieczności otwierania filtra.
Instalacja i podłączenie
Filtr wymaga podłączenia trzech węży: wlotowego (od pompy), wylotowego (do stawu) oraz odpływowego (do usuwania brudnej wody podczas czyszczenia). Użyj dołączonych złączy Click-fit. Pamiętaj, aby odciąć nieużywane końcówki złączy o mniejszej średnicy, aby nie ograniczać przepływu wody.
Pierwsze uruchomienie

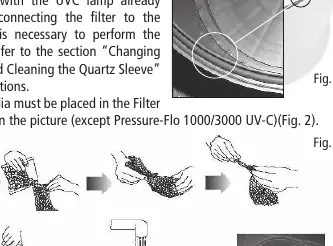

Przed podłączeniem do prądu należy wykonać test szczelności (wet test). Upewnij się, że uszczelka pokrywy (P) jest poprawnie zainstalowana, a pokrywa (G) jest mocno dociśnięta i zabezpieczona klamrą (O) z blokadą (Z).
System płukania wstecznego
Gdy wskaźnik czyszczenia (U) sygnalizuje zabrudzenie, użyj systemu płukania wstecznego:
- Wyłącz pompę.
- Podłącz wąż do odpływu (T).
- Ustaw przełącznik (V) w tryb odpływu.
- Włącz pompę i poruszaj uchwytami czyszczącymi (S) w górę i w dół.
- Po zakończeniu ustaw przełącznik (V) z powrotem w tryb filtracji.
Konserwacja i czyszczenie
Regularnie czyść pianki i media biologiczne w wodzie ze stawu. Lampę UV-C należy wymieniać raz w roku, najlepiej wiosną. Tuleję kwarcową (C) należy regularnie sprawdzać pod kątem osadów wapiennych i czyścić miękką szmatką z octem, jeśli to konieczne.
Bezpieczeństwo
Nigdy nie patrz bezpośrednio na włączoną lampę UV-C. Urządzenie musi być podłączone do gniazdka z wyłącznikiem różnicowoprądowym (RCD/GFCI) o prądzie znamionowym nieprzekraczającym 30 mA.
Praktyczna pomoc
Typowe problemy
Woda wycieka z filtra
Sprawdź poprawność montażu uszczelki pokrywy (P) oraz czy klamra (O) jest prawidłowo zablokowana.
Zmniejszony przepływ wody
Użyj systemu płukania wstecznego lub wyczyść filtry piankowe (M) ręcznie.
Lampa UV-C nie świeci
Sprawdź zasilanie oraz czy lampa jest poprawnie zainstalowana w oprawie.
Przed użyciem
- Sprawdź, czy tuleja kwarcowa i lampa UV-C nie są uszkodzone.
- Zainstaluj uszczelkę pokrywy (P) w jej gnieździe.
- Upewnij się, że filtr jest wypełniony wodą przed włączeniem pompy.
- Przeprowadź test szczelności (wet test) przed podłączeniem do prądu.
Parametry w praktyce
- Maksymalne ciśnienie
- 0,04 MPa (0,4 bar / 5,8 PSI). Nie podłączać do sieci wodociągowej.
- Temperatura wody
- Urządzenie przeznaczone do pracy w wodzie o temperaturze od 4°C do 35°C.
- Zasilanie UV-C
- Wymaga uziemionego gniazdka z RCD/GFCI (max 30mA).

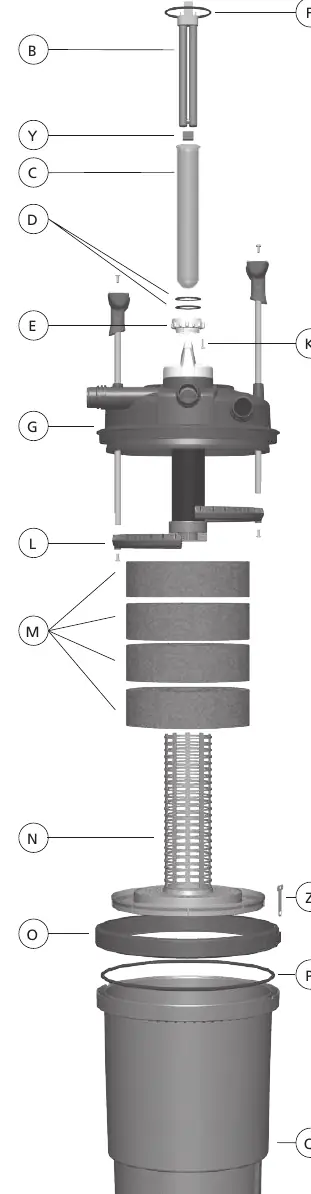

Ilustracje i schematy
- A: Głowica UV-C
- B: Lampa UV-C
- C: Tuleja kwarcowa
- S: Uchwyty czyszczące
- V: Przełącznik trybu pracy
Zgodność modelu
- Filtr przeznaczony wyłącznie do wody słodkiej.
- Nie używać w basenach kąpielowych.
- Zalecane pompy: Laguna Max-Flo.
