Instrukcja obsługi kamery PTZ LAIA CUTE 12X/30X
Szybki przewodnik po konfiguracji, instalacji i obsłudze kamery PTZ LAIA CUTE 12X/30X. Dowiedz się, jak podłączyć urządzenie, skonfigurować sieć, sterować kamerą i rozwiązywać problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Kamera LAIA CUTE 12X/30X to zaawansowane urządzenie PTZ przeznaczone do wideokonferencji, edukacji online i transmisji na żywo. Instrukcja zawiera kluczowe procedury dotyczące instalacji, konfiguracji sieciowej oraz sterowania kamerą za pomocą pilota lub interfejsów szeregowych (RS232/RS485). Przed uruchomieniem należy upewnić się, że zasilanie jest zgodne ze specyfikacją (12V, 2A) oraz że kamera jest zamontowana na stabilnej powierzchni.
Opis urządzenia i elementy zestawu
W skład zestawu wchodzi kamera, pilot zdalnego sterowania, zasilacz, kabel USB, kabel Visca oraz uchwyt ścienny. Kamera wyposażona jest w sensor CMOS 1/2.8 cala, oferujący rozdzielczość Full HD (1920x1080) przy 60 fps oraz zoom optyczny 12X lub 30X.
Instalacja i montaż
Kamerę można montować na biurku, ścianie lub suficie. W przypadku montażu ściennego lub sufitowego należy użyć dedykowanego uchwytu. Uwaga: uchwyty powinny być montowane wyłącznie na ścianach betonowych lub z odpowiednim wzmocnieniem; montaż na płytach gipsowo-kartonowych nie jest zalecany ze względów bezpieczeństwa. Należy upewnić się, że w zasięgu obrotu kamery nie znajdują się żadne przeszkody.
Podłączenia i interfejsy
Kamera posiada szeroki wachlarz złączy: HDMI, USB 3.0, LAN (z obsługą POE), wejście audio (Line in) oraz porty sterowania RS232 (IN/OUT) i RS422/485. Szczegółowy schemat połączeń znajduje się w sekcji "Connection and installation" w instrukcji.
Konfiguracja sieciowa
Domyślny adres IP kamery to 192.168.5.163. Aby uzyskać dostęp do interfejsu webowego, komputer musi znajdować się w tej samej podsieci. Konfiguracja odbywa się przez przeglądarkę internetową (zalecany Internet Explorer z wtyczką MRWebXinstall). Domyślne dane logowania administratora to: użytkownik "admin", hasło "admin".
Streaming wideo
Kamera wspiera protokoły RTSP i RTMP. Transmisję można skonfigurować w zakładce "Configurations -> Video Configure -> Stream Publish". Należy podać adres serwera (Host address), port oraz klucz strumienia (Stream name) zgodnie z wymaganiami platformy streamingowej (np. YouTube, Facebook).
Śledzenie (Camera Tracking)
Funkcja śledzenia (Monocular Tracking) pozwala na automatyczne podążanie za obiektem. W interfejsie webowym można skonfigurować do 4 regionów śledzenia (Regional Tracking). Należy pamiętać, aby obrazy podglądu dla poszczególnych regionów były ciągłe i nachodziły na siebie podczas konfiguracji.
Konserwacja i rozwiązywanie problemów
Kamerę należy czyścić miękką, suchą szmatką. Nie używać silnych detergentów. W przypadku braku obrazu należy sprawdzić zasilanie, kabel wideo oraz ustawienia przełączników DIP. Jeśli pilot nie działa, należy sprawdzić, czy adres pilota jest ustawiony na 1 (domyślny) oraz czy menu ekranowe jest zamknięte.
Praktyczna pomoc
Typowe problemy
Brak obrazu wideo
Sprawdź, czy zasilanie jest podłączone i wskaźnik świeci. Upewnij się, że kabel wideo jest sprawny i poprawnie podłączony. Sprawdź ustawienia przełączników DIP.
Pilot zdalnego sterowania nie działa
Upewnij się, że adres pilota jest ustawiony na 1 (domyślny). Sprawdź baterie. Upewnij się, że menu ekranowe jest zamknięte (sterowanie pilotem jest zablokowane, gdy menu jest otwarte).
Błąd logowania do interfejsu webowego
Sprawdź, czy komputer jest w tej samej podsieci co kamera (domyślny IP: 192.168.5.163). Upewnij się, że kabel sieciowy jest poprawnie podłączony (żółta dioda powinna migać).
Migotanie obrazu
Sprawdź kabel wideo oraz wyświetlacz. Upewnij się, że połączenia są stabilne.
Przed użyciem
- Sprawdź, czy zasilanie jest zgodne z wymaganiami (12V, 2A).
- Upewnij się, że kamera jest umieszczona na stabilnej, poziomej powierzchni.
- Sprawdź, czy w zasięgu obrotu kamery nie ma przeszkód.
- Upewnij się, że masz odpowiednie kable (HDMI/USB/LAN) do planowanego zastosowania.
- Sprawdź ustawienia przełączników DIP na spodzie urządzenia.
Parametry w praktyce
- Zoom optyczny
- 12X lub 30X w zależności od modelu, pozwala na przybliżenie obrazu bez utraty jakości.
- Protokoły sieciowe
- Wsparcie dla ONVIF, RTSP, RTMP, VISCA OVER IP umożliwia integrację z systemami streamingowymi i wideokonferencyjnymi.
Ilustracje i schematy
- Schemat połączeń (strona 3) przedstawia sposób podłączenia kamery do zasilania, sieci, monitora oraz urządzeń sterujących.

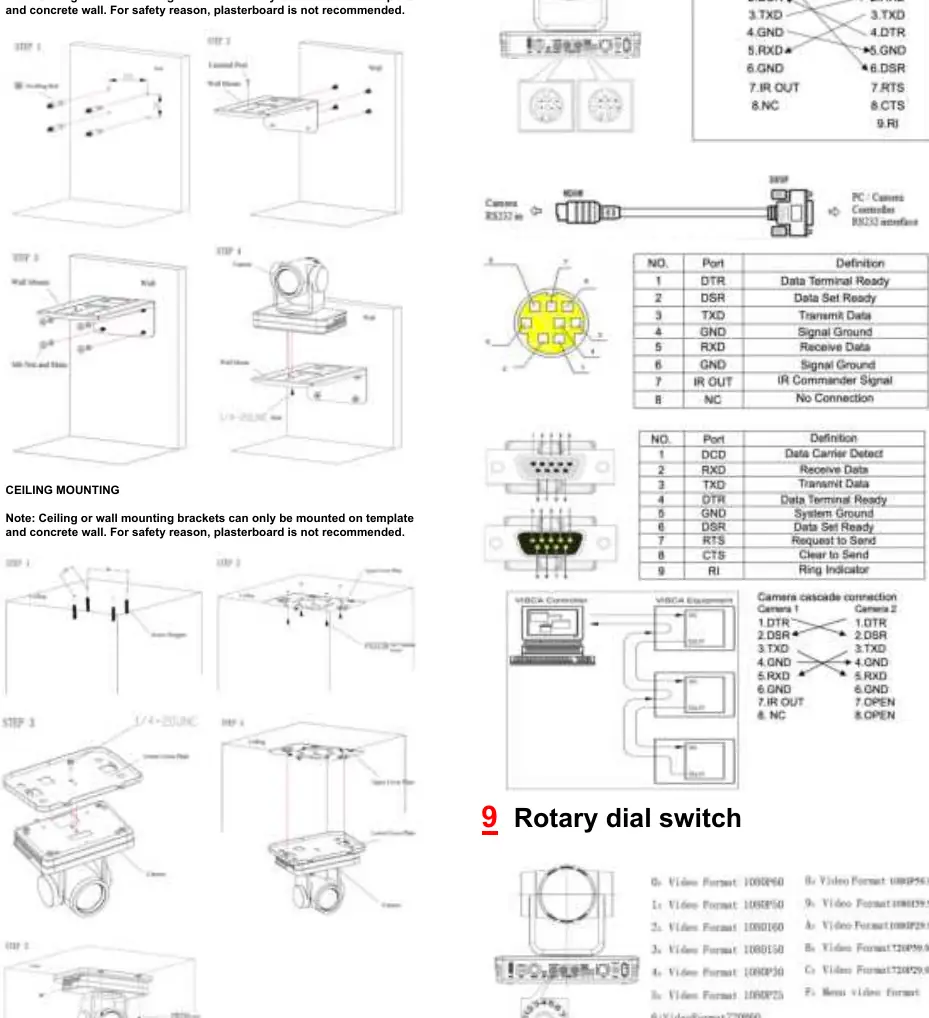

- Instrukcja montażu (strona 4) pokazuje kroki instalacji kamery na ścianie lub suficie przy użyciu dedykowanego uchwytu.
Zgodność modelu
- Interfejs webowy wymaga przeglądarki z obsługą wtyczek (np. Internet Explorer).
- Kamera wspiera protokoły sterowania VISCA, PELCO-D oraz PELCO-P.
