Instrukcja obsługi kamery konferencyjnej Laia Cute 10X

Szybki przewodnik po obsłudze kamery konferencyjnej Laia Cute 10X. Dowiedz się, jak skonfigurować ustawienia obrazu, sterować kamerą za pomocą pilota, podłączyć interfejs RS232 oraz rozwiązywać typowe problemy techniczne.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Elementy zestawu kamery Laia Cute 10X Strona 1 Schemat pinów złącza RS232 Strona 2 Przykład menu P/T/Z Strona 3

Najważniejsze informacje z instrukcji

Kamera Laia Cute 10X to urządzenie konferencyjne obsługujące rozdzielczość 1080p. Urządzenie może być zasilane przez port USB (5V) lub zasilacz DC (12V). Sterowanie kamerą odbywa się za pomocą dołączonego pilota zdalnego sterowania lub poprzez port szeregowy RS232. Kamera posiada funkcje takie jak 10-krotny zoom optyczny, redukcja szumów 2D/3D oraz wsparcie dla protokołów VISCA, Pelco-D i Pelco-P.

Elementy zestawu

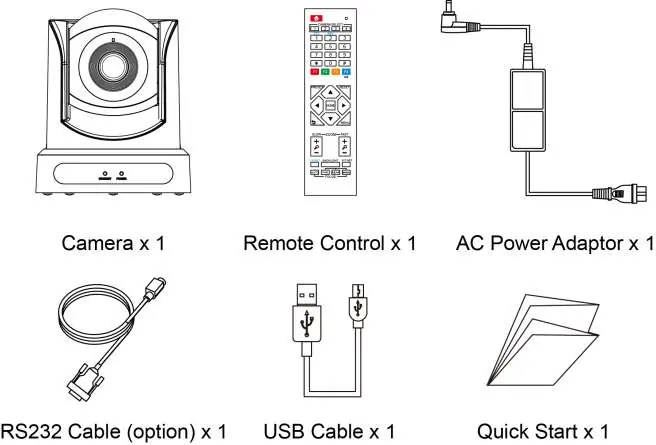

Elementy zestawu kamery Laia Cute 10X
Elementy zestawu kamery Laia Cute 10X
  • Kamera Laia Cute 10X
  • Pilot zdalnego sterowania
  • Zasilacz
  • Kabel RS232
  • Kabel USB
  • Instrukcja obsługi

Obsługa pilota

Pilot umożliwia pełną kontrolę nad kamerą:

  • StandBy: Tryb czuwania.
  • Preset: Zapisywanie i wywoływanie ustawień wstępnych (0-9).
  • Zoom: Przybliżanie (+) i oddalanie (-).
  • Focus: Regulacja ostrości (auto/manual).
  • PTZ Control: Poruszanie kamerą za pomocą strzałek.
  • Menu: Otwieranie i zamykanie menu ekranowego (OSD).

Aby wejść do menu, naciśnij przycisk MENU na pilocie. Użyj strzałek do nawigacji i przycisku HOME, aby zatwierdzić wybór.

Przykład menu P/T/Z
Przykład menu P/T/Z
  • Exposure (Ekspozycja): Ustawienia trybu (Auto, Manual, SAE, Bright), kompensacja ekspozycji, podświetlenie, migawka.
  • Color (Kolor): Balans bieli (WB Mode), nasycenie, temperatura barwowa.
  • Image (Obraz): Jasność, kontrast, ostrość, odwrócenie obrazu (Flip-H/V), tryb czarno-biały.
  • P/T/Z: Ustawienia prędkości zoomu, strefy AF, prędkości presetów.
  • Noise Reduction: Redukcja szumów 2D i 3D.
  • Communication Setup: Konfiguracja protokołu (VISCA, PELCO-D/P), adresu kamery i prędkości transmisji (Baud rate).

Interfejs RS232

Kamera posiada złącze RS232 (8-pin Mini DIN). Obsługiwane protokoły to VISCA, Pelco-D oraz Pelco-P. Maksymalna odległość transmisji wynosi 30 metrów.

Schemat pinów złącza RS232
Schemat pinów złącza RS232

Rozwiązywanie problemów i konserwacja

W przypadku długiej przerwy w użytkowaniu, odłącz kamerę od zasilania. Do czyszczenia używaj wyłącznie suchej szmatki lub chusteczek; nie stosuj środków żrących. Unikaj kierowania obiektywu na bardzo jasne źródła światła (np. słońce) przez dłuższy czas.

Praktyczna pomoc

Typowe problemy

Pilot nie działa prawidłowo

Sprawdź i wymień baterie, upewnij się, że tryb pracy kamery jest poprawny oraz sprawdź adres pilota.

Brak sterowania przez port szeregowy

Sprawdź, czy kabel sterujący jest poprawnie podłączony oraz czy protokół, adres i prędkość transmisji (baud rate) są zgodne w kamerze i urządzeniu sterującym.

Drgania obrazu przy maksymalnym zoomie

Upewnij się, że pozycja kamery jest stabilna i w pobliżu nie znajdują się wibrujące urządzenia lub maszyny.

Przed użyciem

  • Sprawdź, czy zestaw zawiera wszystkie elementy (kamera, pilot, zasilacz, kable).
  • Upewnij się, że zasilanie (USB 5V lub DC 12V) jest stabilne.
  • Sprawdź, czy w pilocie znajdują się sprawne baterie.
  • Upewnij się, że kamera jest umieszczona na stabilnym podłożu.
  • W przypadku sterowania zewnętrznego, sprawdź poprawność podłączenia kabla RS232.

Parametry w praktyce

Rozdzielczość 1080p
Maksymalna jakość obrazu wideo (1920x1080 pikseli).
Interfejs RS232
Port szeregowy służący do zewnętrznego sterowania kamerą za pomocą protokołów VISCA/Pelco.
Min. oświetlenie 0.5 Lux
Minimalny poziom światła wymagany do uzyskania czytelnego obrazu.

Ilustracje i schematy

  • Pilot posiada dedykowane przyciski do sterowania ruchem (PTZ), zoomem, ostrością oraz wywoływania presetów.
  • Złącze RS232 posiada 8 pinów: DTR, DSR, TXD, GND, RXD, IR OUT.

Zgodność modelu

  • Kamera obsługuje protokoły VISCA, Pelco-D oraz Pelco-P.
  • Wspiera standard UVC 1.0 dla połączeń USB.
  • Działa w temperaturach od -10°C do 40°C.
