Niniejsza instrukcja dotyczy kamery konferencyjnej Laia Cute 10x 22. Dokument zawiera wytyczne dotyczące instalacji, podłączenia, obsługi menu OSD oraz rozwiązywania typowych problemów technicznych. Kamera wymaga zasilania DC 12V (maks. 2A) i obsługuje interfejs USB 2.0 oraz RS232.

Opis urządzenia i połączenia

Kamera posiada na tylnym panelu następujące złącza:

USB 2.0: Do połączenia z komputerem (obsługa UVC 1.0).
RS232: Do zdalnego sterowania kamerą.
DC 12V: Gniazdo zasilania.

Podczas instalacji należy unikać chwytania za głowicę kamery oraz ręcznego obracania jej, co może prowadzić do uszkodzeń mechanicznych.

Pilot zdalnego sterowania

Pilot umożliwia pełną kontrolę nad kamerą:

Menu: Przycisk MENU otwiera menu ekranowe (OSD).
PTZ Control: Przyciski strzałek służą do sterowania ruchem kamery.
Presets: Możliwość zapisywania i wywoływania ustawień wstępnych (Preset + numer 0-9).
Zoom: Przyciski regulacji szerokości kąta widzenia.
Focus: Regulacja ostrości (auto/manual).

Ustawienia menu (OSD)

Aby wejść do menu, należy nacisnąć przycisk [MENU] na pilocie, a następnie użyć przycisku [HOME], aby zatwierdzić wybór. Dostępne sekcje menu obejmują:

Exposure: Ustawienia ekspozycji (tryb Auto, Manual, SAE, AAE, Bright).
Color: Regulacja balansu bieli, nasycenia, odcienia i wzmocnienia kolorów.
Image: Ustawienia obrazu (ostrość, kontrast, odwracanie obrazu, tryb czarno-biały).
Noise Reduction: Redukcja szumów 2D i 3D.
Setup: Ustawienia języka, formatu wideo (np. 1080P60) i trybu DVI.
Communication Setup: Konfiguracja protokołu (VISCA, PELCO-D, PELCO-P) i prędkości transmisji (Baudrate).
Restore Default: Przywracanie ustawień fabrycznych.

Interfejs RS232

Kamera obsługuje sterowanie przez port szeregowy. Pinout złącza obejmuje linie DTR, DSR, TXD, RXD, GND oraz IR OUT. Szczegółowe przypisanie pinów znajduje się w sekcji 5 instrukcji.

Rozwiązywanie problemów

W przypadku problemów z obrazem (brak obrazu, drgania) lub sterowaniem, należy sprawdzić:

Poprawność podłączenia zasilania i kabli wideo.
Stabilność montażu kamery (drgania przy dużym zbliżeniu).
Stan baterii w pilocie oraz zgodność adresów pilota i kamery.
Poprawność protokołu i połączenia linii sterującej RS232.

Praktyczna pomoc

Typowe problemy

Brak obrazu na monitorze

Sprawdź, czy zasilacz jest podłączony i czy dioda zasilania świeci. Upewnij się, że kabel wideo jest poprawnie podłączony do telewizora lub platformy wideo.

Drgania obrazu przy dużym zbliżeniu

Upewnij się, że kamera jest zamontowana stabilnie i w jej pobliżu nie znajdują się wibrujące urządzenia.

Pilot nie steruje kamerą

Wymień baterie w pilocie. Sprawdź, czy tryb pracy kamery jest poprawny oraz czy adres pilota jest zgodny z adresem kamery.

Brak sterowania przez port szeregowy

Sprawdź, czy protokół i adres kamery są zgodne z ustawieniami sterownika oraz czy kabel sterujący jest poprawnie podłączony.

Przed użyciem

Sprawdź zawartość opakowania (kamera, pilot, zasilacz, kable).
Upewnij się, że zasilanie to DC 12V (maks. 2A).
Podłącz kabel USB do komputera.
W razie potrzeby podłącz kabel RS232.
Sprawdź, czy w pobliżu nie ma źródeł silnych zakłóceń elektromagnetycznych.

Parametry w praktyce

Protokoły sterowania: VISCA, PELCO-D, PELCO-P.

Ilustracje i schematy

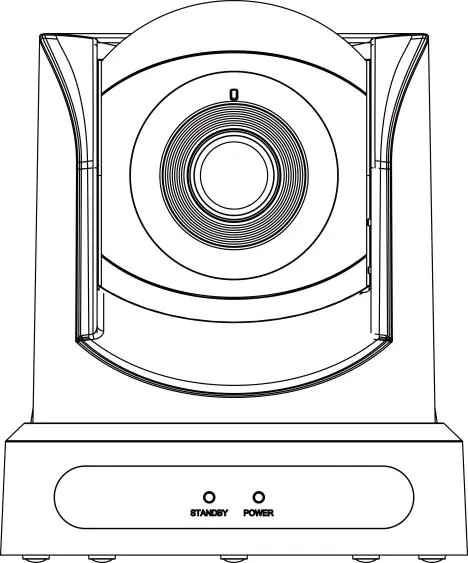

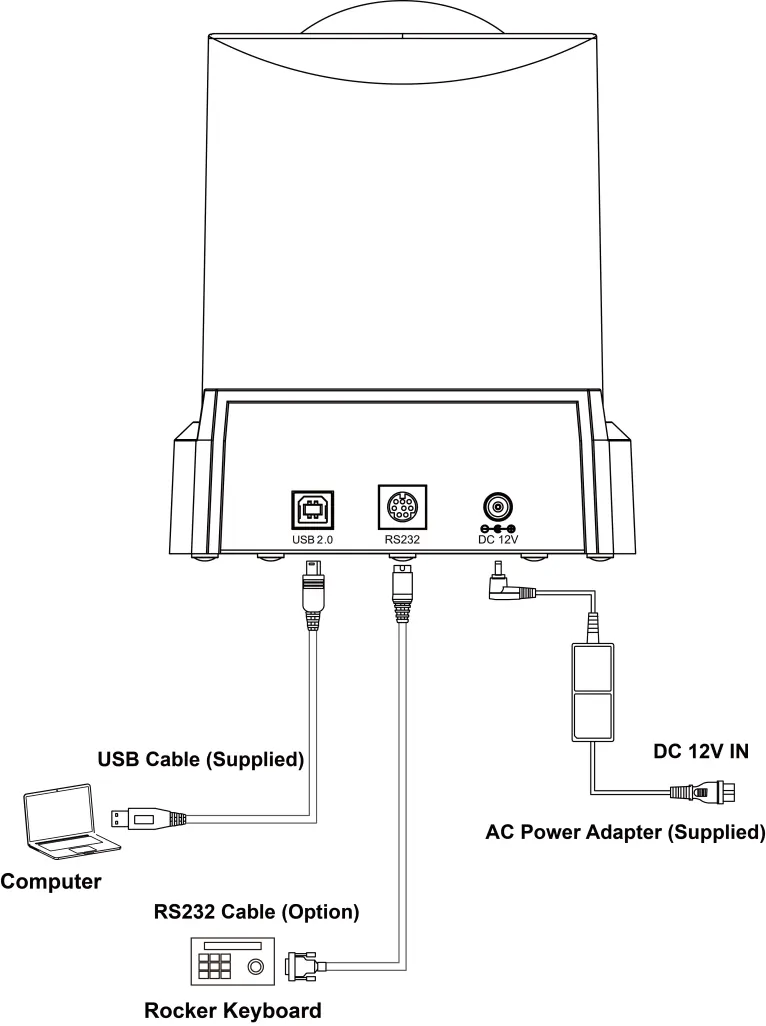

Panel tylny zawiera port USB 2.0, złącze RS232 oraz gniazdo zasilania DC 12V.
Pilot umożliwia dostęp do menu OSD, sterowanie PTZ (pan/tilt/zoom) oraz zapisywanie presetów.

Zgodność modelu

Wymaga zasilacza DC 12V.
Obsługuje oprogramowanie Laia Cam Control dla dodatkowych funkcji (ePTZ, presety).
Kompatybilna z systemami wideokonferencyjnymi przez USB.
