Instrukcja obsługi ładowarki EV Lectron 15A Level 1 Smart Portable
Szybki przewodnik po obsłudze inteligentnej ładowarki EV Lectron 15A Level 1. Dowiedz się, jak zainstalować urządzenie, skonfigurować aplikację, dostosować prąd ładowania i rozwiązywać problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy inteligentnej ładowarki przenośnej Lectron 15A Level 1. Urządzenie jest przeznaczone do ładowania pojazdów elektrycznych (EV) ze złączem J1772 przy użyciu standardowego gniazdka ściennego NEMA 5-15 (120 V). Ładowarka posiada funkcję łączności WiFi, umożliwiającą sterowanie za pomocą aplikacji Lectron.
Opis urządzenia i zestawu
W skład zestawu wchodzi przenośna ładowarka EV o natężeniu 15 A oraz uchwyt ładujący SAE J1772. Urządzenie wyposażone jest w cztery wskaźniki LED informujące o statusie pracy: Power (Zasilanie), Connect (Połączenie), Charging (Ładowanie) i Error (Błąd).
Instalacja i podłączenie
Ładowarkę można zamontować na ścianie, używając śruby montażowej. Przed rozpoczęciem ładowania upewnij się, że pojazd jest zaparkowany i wyłączony. Włóż wtyczkę ładowarki do odpowiedniego gniazdka ściennego NEMA 5-15. Zapalenie się świateł Power i Connect oznacza, że urządzenie otrzymuje zasilanie i jest gotowe do pracy.
Konfiguracja aplikacji i WiFi
Aby w pełni korzystać z funkcji inteligentnych, pobierz aplikację Lectron, skanując kod QR z instrukcji. Włącz Bluetooth w telefonie, zarejestruj konto i postępuj zgodnie z instrukcjami w aplikacji, aby dodać ładowarkę i skonfigurować sieć WiFi. Aplikacja pozwala na zdalne zarządzanie urządzeniem oraz zmianę natężenia prądu ładowania (8A, 12A lub 15A).
Obsługa ładowania
- Podłącz uchwyt ładujący do gniazda w pojeździe, aż usłyszysz kliknięcie.
- Ładowanie rozpocznie się automatycznie. Wskaźnik Charging będzie migać podczas procesu.
- Po zakończeniu ładowania wskaźnik Charging będzie świecić światłem ciągłym.
- Naciśnij przycisk zwalniający na uchwycie, aby odłączyć ładowarkę od pojazdu.

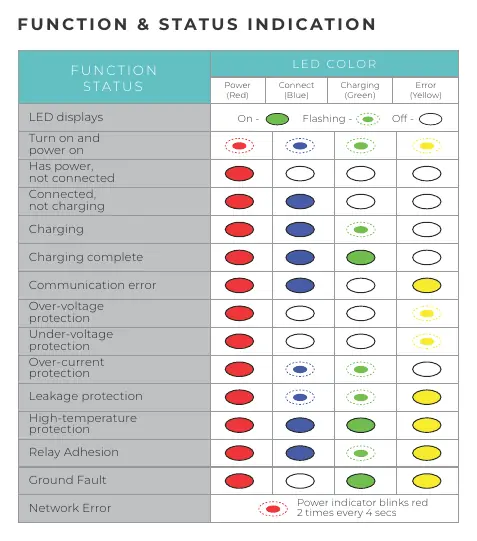

Wskaźniki LED
Wskaźniki LED informują o stanie urządzenia:
- Power (Czerwony): Świeci, gdy urządzenie jest włączone. Miganie 2 razy co 4 sekundy oznacza tryb konfiguracji WiFi.
- Connect (Niebieski): Świeci, gdy ładowarka jest połączona z pojazdem.
- Charging (Zielony): Miga podczas ładowania, świeci ciągle po zakończeniu.
- Error (Żółty): Świeci lub miga w przypadku wystąpienia błędu (np. przepięcie, przegrzanie, błąd uziemienia).
Resetowanie ładowarki
Jeśli nie możesz znaleźć ładowarki w aplikacji, wykonaj reset: odłącz urządzenie od WiFi, podłącz do gniazdka (bez podłączania do pojazdu) i wykonaj sekwencję: podłącz i odłącz wtyczkę zasilania co najmniej 7 razy w ciągu 30 sekund. Po restarcie wskaźnik Power powinien migać, sygnalizując tryb konfiguracji.
Rozwiązywanie problemów
W przypadku problemów z ładowaniem sprawdź wyłącznik automatyczny, upewnij się, że wtyczka jest dobrze osadzona w gniazdku lub sprawdź ustawienia timera w pojeździe. Jeśli wskaźnik Error miga szybko, może to oznaczać błąd uziemienia – w takim przypadku skontaktuj się z wykwalifikowanym elektrykiem.
Dane techniczne
- Maksymalny prąd: 15 A
- Napięcie: 120 V AC
- Częstotliwość: 50/60 Hz
- Długość kabla: 16 ft (ok. 4,8 m)
- Klasa szczelności modułu sterującego: IP65
- Temperatura pracy: -30 °C do 50 °C
Praktyczna pomoc
Typowe problemy
Wskaźnik ładowania nie świeci
Sprawdź wyłącznik automatyczny, wypróbuj inne gniazdko, upewnij się, że moduł jest w pełni włożony.
Pojazd nie ładuje się
Sprawdź, czy uchwyt jest poprawnie włożony, sprawdź ustawienia timera w pojeździe, sprawdź czy urządzenie nie jest przegrzane.
Błąd uziemienia (Error miga szybko)
Odłącz ładowarkę od gniazdka i podłącz ponownie. Jeśli problem trwa, zleć sprawdzenie obwodu uziemienia elektrykowi.
Przed użyciem
- Upewnij się, że gniazdko jest zainstalowane przez wykwalifikowanego elektryka.
- Sprawdź, czy wtyczka jest w pełni włożona do gniazdka ściennego.
- Upewnij się, że pojazd jest zaparkowany i wyłączony przed podłączeniem.
- Pobierz aplikację Lectron i włącz Bluetooth w telefonie.
- Sprawdź, czy kabel nie jest uszkodzony.
Parametry w praktyce
- Maksymalny prąd
- 15 A (możliwość regulacji przez aplikację: 8A, 12A, 15A)
Ilustracje i schematy
- Schemat przedstawia ładowarkę z uchwytem SAE J1772 oraz wtyczką NEMA 5-15.
- Wskaźniki LED informują o statusie zasilania, połączenia, ładowania i błędach.
Zgodność modelu
- Kompatybilna ze wszystkimi pojazdami elektrycznymi (EV) ze złączem J1772.
- Wymaga zasilania 120 V AC.
