Instrukcja obsługi układu wydechowego LeoVince LV One EVO do CF MOTO 800 NK
Szybki przewodnik montażu i konserwacji układu wydechowego LeoVince LV One EVO dla motocykla CF MOTO 800 NK. Dowiedz się, jak poprawnie zainstalować tłumik, dbać o jego stan i rozwiązywać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i obsługi układu wydechowego LeoVince LV One EVO, przeznaczonego dla motocykla CF MOTO 800 NK (w tym wersji 35kW). Przed przystąpieniem do prac upewnij się, że układ wydechowy jest całkowicie wystudzony, aby uniknąć poparzeń lub uszkodzenia elementów motocykla.
Uwaga: Zaleca się, aby montaż został przeprowadzony przez wykwalifikowanego specjalistę. Wszelkie modyfikacje układu wydechowego są surowo zabronione i powodują utratę gwarancji oraz odpowiedzialności producenta.
Lista części
Zestaw zawiera tłumik, rurę łączącą, obejmę węglową oraz zestaw montażowy (śruby, podkładki, sprężyny). Przed rozpoczęciem pracy sprawdź kompletność zestawu zgodnie z rysunkiem technicznym dołączonym do instrukcji.
Instrukcja montażu
- Zdemontuj oryginalny kolektor wydechowy.

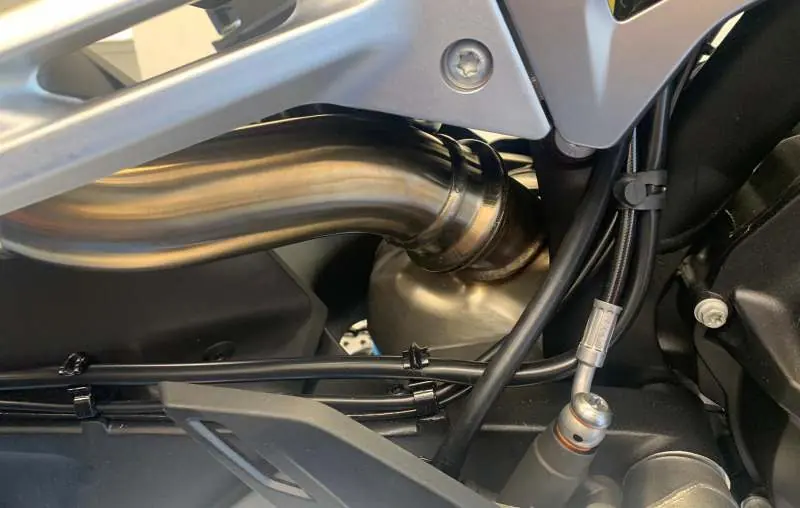

- Zdemontuj oryginalny tłumik.
- Oczyść powierzchnie stykowe i sprawdź ich stan techniczny.

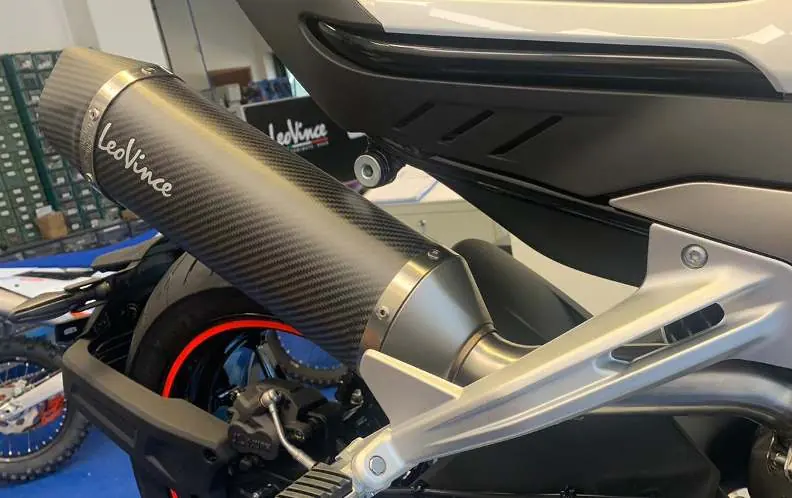

- Podłącz rurę LeoVince do oryginalnego kolektora.
- Zainstaluj tłumik LeoVince.
- Zamontuj elementy dystansowe, podkładki i wsporniki zgodnie z rysunkiem, a następnie dokręć śruby.

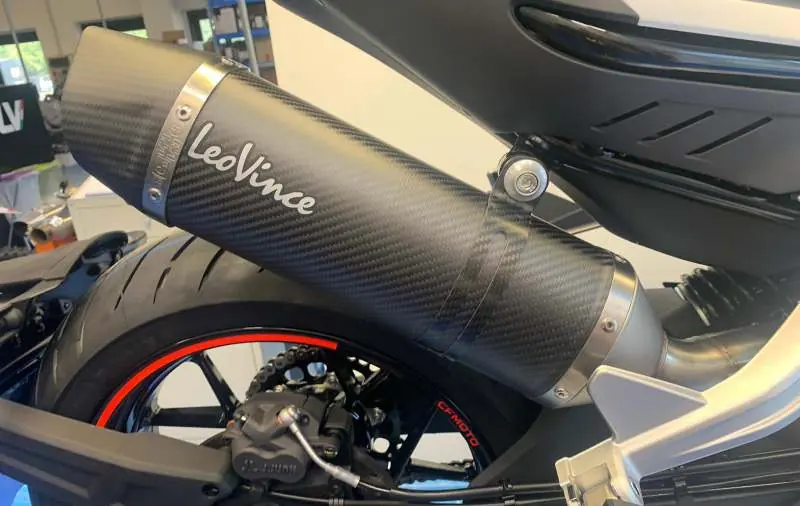

- Załóż obejmę na rurę LeoVince.
- Połącz elementy za pomocą dołączonych sprężyn lub obejm.
- Sprawdź prawidłowe ustawienie i wyrównanie całego układu.
- Dokręć wszystkie połączenia śrubowe.
- Uruchom silnik, odczekaj kilka minut do osiągnięcia temperatury roboczej i sprawdź, czy nie występują wycieki gazów spalinowych.
Konserwacja i czyszczenie
Regularnie sprawdzaj stan połączeń, uszczelek oraz elementów gumowych. W razie zużycia należy je wymienić. Do czyszczenia tłumika można używać benzyny, oleju napędowego lub alkoholu. Nie używaj rozpuszczalników. Zmiana koloru tłumika podczas eksploatacji jest zjawiskiem normalnym i wynika z oddziaływania wysokiej temperatury.
Rozwiązywanie problemów
Podczas pierwszych kilometrów po montażu układ wydechowy może się "docierać", co może powodować niewielkie wycieki gazów. Po przejechaniu około 100 km należy sprawdzić i dokręcić wszystkie śruby. Pojawienie się białego dymu przy pierwszym uruchomieniu jest zjawiskiem normalnym.
Praktyczna pomoc
Typowe problemy
Biały dym po pierwszym uruchomieniu
Jest to zjawisko normalne podczas pierwszego użycia nowego układu wydechowego.
Niewielkie wycieki gazów
Możliwe podczas docierania układu. Po przejechaniu ok. 100 km należy sprawdzić i dokręcić wszystkie śruby.
Przed użyciem
- Upewnij się, że silnik i układ wydechowy są zimne.
- Przygotuj gumowy młotek do ewentualnego dopasowania rur.
- Sprawdź kompletność zestawu montażowego.
- Upewnij się, że masz dostęp do oryginalnych śrub, jeśli są wymagane.
Parametry w praktyce
- Waga (Stainless Steel)
- 2,55 kg
- Kompatybilność
- CF MOTO 800 NK (również wersje 35kW)
Ilustracje i schematy
- Schematy pokazują kolejność montażu tłumika, rury łączącej oraz rozmieszczenie podkładek i śrub.
- Wskazano punkty mocowania sprężyn oraz obejmy węglowej do ramy motocykla.
Zgodność modelu
- Produkt dedykowany dla CF MOTO 800 NK.
- Pasuje do wersji standardowych oraz 35kW.
