Instrukcja montażu układu wydechowego LeoVince 15220FB LV-10
Szybki przewodnik montażu i konserwacji układu wydechowego LeoVince 15220FB LV-10 dla motocykli Husqvarna Svartpilen 701 i Vitpilen 701. Dowiedz się, jak poprawnie zainstalować tłumik, przeprowadzić docieranie i dbać o jego stan techniczny.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu układu wydechowego LeoVince 15220FB LV-10 w motocyklach Husqvarna Svartpilen 701 oraz Vitpilen 701 (w tym wersji 33 kW). Przed przystąpieniem do prac upewnij się, że układ wydechowy jest całkowicie wystudzony, aby uniknąć oparzeń lub uszkodzenia elementów motocykla wrażliwych na ciepło. Producent zaleca, aby montaż został przeprowadzony przez wykwalifikowany personel.
Elementy zestawu
W skład zestawu wchodzą:
- Tłumik (Silenziatore / Muffler)
- Rura łącząca (Collettore / Link pipe)
- Zestaw montażowy (Kit minuteria / Fitting kit) zawierający sprężyny, śruby, podkładki i tuleje
Montaż krok po kroku
- Zdemontuj oryginalny tłumik.
- Sprawdź stan powierzchni styku. Zamontuj rurę łączącą na oryginalnym kolektorze, uważając, aby nie uszkodzić uszczelki grafitowej (jeśli jest dostarczona, zastępuje ona oryginalną). Dokręć częściowo obejmę, aby umożliwić późniejszą regulację.
- Wsuń tłumik LeoVince na rurę łączącą. Sprawdź wyrównanie oczek sprężyn i wylotu spalin, a następnie połącz elementy za pomocą dołączonych sprężyn.
- Zamontuj elementy dystansowe, podkładki i wsporniki zgodnie z rysunkiem technicznym, a następnie dokręć wszystkie śruby.
- Dokręć obejmy łączące rurę LeoVince z oryginalnym układem.
- Uruchom silnik, odczekaj kilka minut do osiągnięcia temperatury roboczej i sprawdź, czy nie występują nieszczelności gazów spalinowych.
Konserwacja i użytkowanie
Podczas pierwszych kilometrów użytkowania układ wydechowy może się "układać", co może powodować minimalne nieszczelności gazów. Po przejechaniu około 100 km należy sprawdzić dokręcenie wszystkich śrub i elementów mocujących.
Regularnie sprawdzaj stan połączeń oraz elementów eksploatacyjnych (materiał wygłuszający, uszczelki, elementy gumowe) i wymieniaj je w razie potrzeby. Do czyszczenia tłumika można używać benzyny, oleju napędowego lub alkoholu. Nie używaj żadnych rozpuszczalników. Ewentualne przebarwienia tłumika są zjawiskiem normalnym, wynikającym z wysokiej temperatury i właściwości materiałów.
Ostrzeżenia
Wszelkie modyfikacje lub manipulacje przy tłumiku są surowo zabronione. Producent (Belgrove Sp. z o.o.) nie ponosi odpowiedzialności za wady, uszkodzenia lub nieprawidłowe działanie produktu, który został zmodyfikowany.
Praktyczna pomoc
Typowe problemy
Minimalne nieszczelności gazów spalinowych po montażu
Jest to zjawisko normalne podczas docierania układu. Po przejechaniu około 100 km należy sprawdzić i dokręcić wszystkie śruby.
Przebarwienia na powierzchni tłumika
Jest to normalny efekt eksploatacji wynikający z oddziaływania temperatury na materiały i nie stanowi podstawy do reklamacji.
Przed użyciem
- Upewnij się, że silnik i układ wydechowy są całkowicie zimne.
- Sprawdź, czy posiadasz wszystkie elementy zestawu zgodnie z listą.
- Zweryfikuj stan powierzchni styku przed montażem.
- Przygotuj narzędzia niezbędne do demontażu oryginału i montażu nowego układu.
- Upewnij się, że uszczelka grafitowa jest poprawnie osadzona (jeśli dotyczy).
Ilustracje i schematy

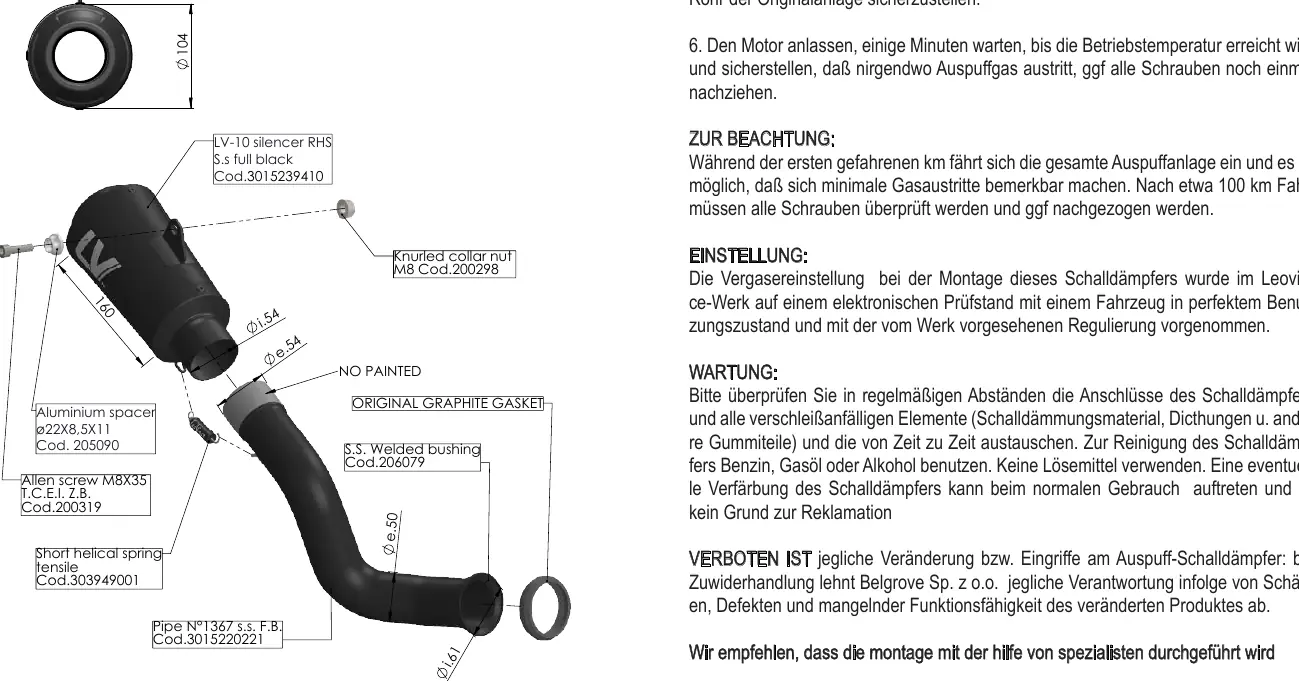

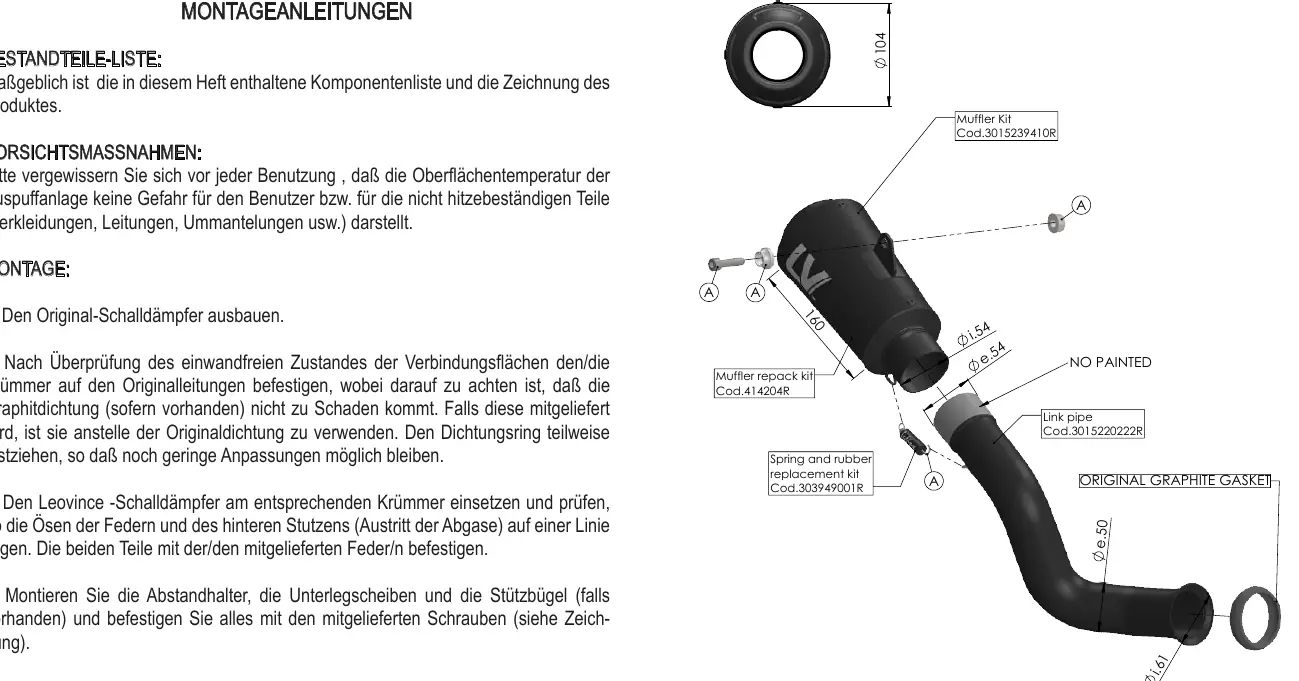

- Schemat techniczny przedstawia kolejność montażu tłumika, rury łączącej oraz rozmieszczenie sprężyn, śrub i podkładek.
- Rysunek wskazuje punkty mocowania (wsporniki, tuleje) oraz sposób łączenia sprężynami.
Zgodność modelu
- Produkt dedykowany dla Husqvarna Svartpilen 701 / Vitpilen 701.
- Pasuje również do wersji 33 kW.
