Instrukcja obsługi monitora LG 21HQ613D

Najważniejsze informacje

Niniejsza instrukcja dotyczy monitora LG 21HQ613D. Zawiera ona wytyczne dotyczące bezpiecznego użytkowania, montażu, konfiguracji oraz konserwacji urządzenia. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa i instrukcjami podłączenia.

Czyszczenie i konserwacja

Przed czyszczeniem należy wyłączyć monitor i odłączyć kabel zasilający. Do czyszczenia ekranu należy używać miękkiej, nieściernej szmatki lekko zwilżonej zalecanymi środkami (izopropanol 70%, etanol 70%, roztwór NaCl 0,9%, Biospot 500 ppm). Nie należy używać benzenu, rozcieńczalników, kwasów ani środków alkalicznych. Podczas czyszczenia należy stosować siłę nie większą niż 1 N.

Montaż i instalacja

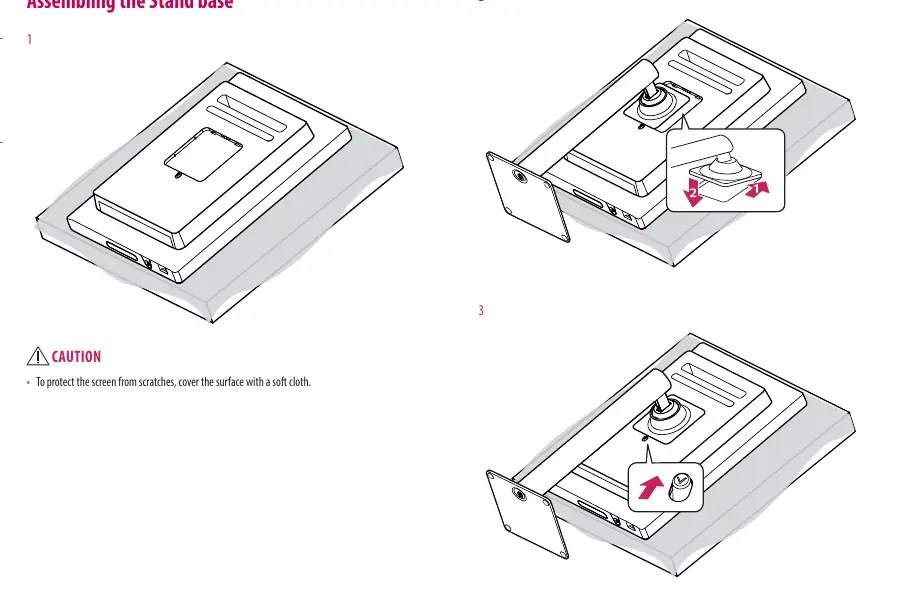

• Podstawa: Monitor należy zmontować zgodnie z ilustracjami, chroniąc ekran przed zarysowaniem (używając miękkiej szmatki).
• Zarządzanie kablami: Użyj dołączonego uchwytu na kable, aby uporządkować przewody.

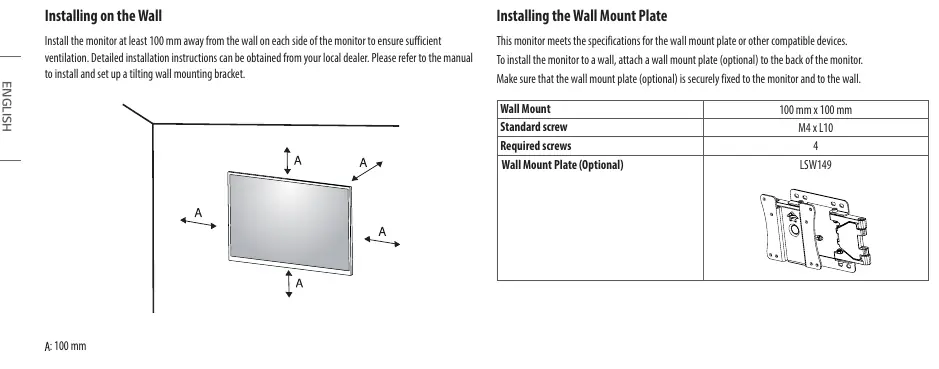

• Montaż ścienny: Monitor jest zgodny ze standardem VESA 100 mm x 100 mm. Do montażu należy użyć śrub M4 x L10.
• Wentylacja: Należy zachować co najmniej 100 mm odstępu od ściany z każdej strony monitora.

Obsługa monitora

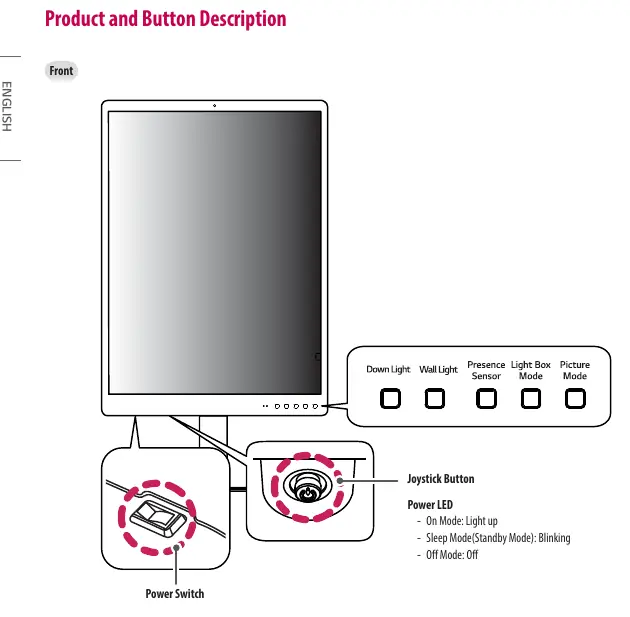

Monitor obsługuje się za pomocą joysticka umieszczonego na dole obudowy:

• Włączanie: Naciśnij joystick raz.
• Wyłączanie: Naciśnij i przytrzymaj joystick przez ponad 5 sekund.
• Menu główne: Naciśnij joystick, aby otworzyć menu.
• Zmiana wejścia: Przesuń joystick w dół dwukrotnie.

Dostępne są również przyciski funkcyjne: Down Light, Wall Light, Presence Sensor (tryb czuwania po 5 minutach braku ruchu), Light Box Mode (maksymalna jasność do zdjęć rentgenowskich) oraz Picture Mode (przełączanie trybów obrazu).

Menu OSD

Menu ekranowe (OSD) pozwala na zaawansowaną konfigurację:

• Quick Settings: Jasność, kontrast, temperatura barwowa, presety użytkownika.
• Input: Wybór źródła, proporcje obrazu, obrót ekranu.
• Picture: Tryby obrazu (Custom, Mono, Pathology, Text, DICOM, Calibration), stabilizacja jasności, rozdzielczość super (SUPER RESOLUTION+), czas reakcji, stabilizator czerni.
• General: Język, czujnik obecności, ustawienia oświetlenia, oszczędzanie energii, blokada OSD.

Rozwiązywanie problemów

W przypadku problemów z obrazem (brak sygnału, niestabilny obraz, plamy na ekranie) należy sprawdzić połączenia kablowe, ustawienia rozdzielczości karty graficznej oraz czy OSD nie jest zablokowane. W razie potrzeby należy zresetować ustawienia do wartości fabrycznych.

Dane techniczne

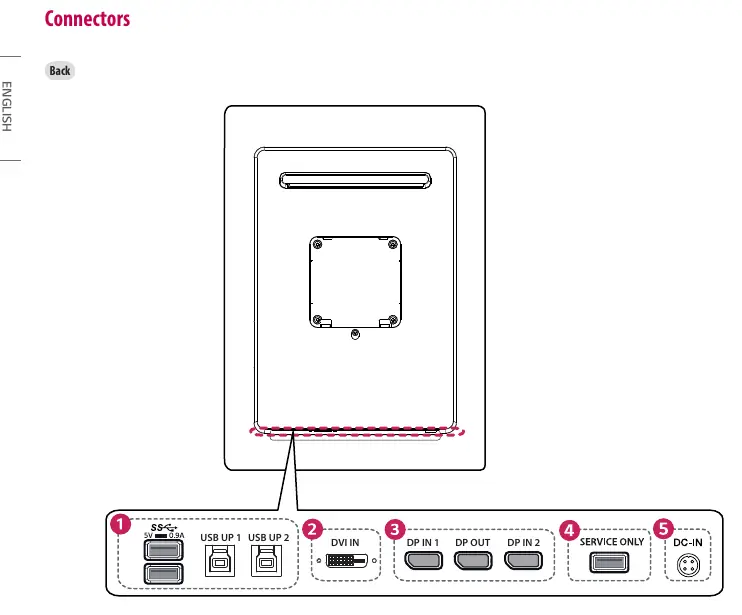

Monitor posiada matrycę IPS o rozdzielczości 2048 x 2560. Zasilanie odbywa się za pomocą zewnętrznego zasilacza 19V 6.32A. Urządzenie obsługuje połączenia przez DVI oraz DisplayPort.
