Instrukcja obsługi i specyfikacja pompy ściekowej Little Giant 15SC-CIA-RF
Poznaj specyfikację techniczną i dane wydajnościowe pompy ściekowej Little Giant 15SC-CIA-RF. Przewodnik zawiera informacje o konstrukcji, parametrach pracy oraz krzywe wydajności urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

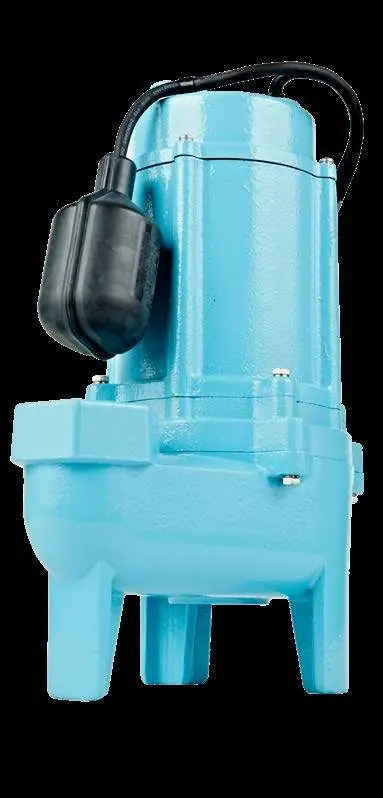

Pompa ściekowa Little Giant 15SC-CIA-RF to urządzenie przeznaczone do usuwania ścieków, odwadniania i transferu wody. Jest to pompa w pełni automatyczna, wyposażona w zdalny wyłącznik pływakowy oraz wtyczkę typu piggy-back. Urządzenie jest przystosowane do pracy ciągłej i zdolne do przepuszczania ciał stałych o średnicy do 2 cali (ok. 5 cm).
Opis urządzenia
Pompa posiada silnik typu PSC (Permanent Split Capacitor) o mocy 3/4 HP, który jest zabezpieczony termicznie. Konstrukcja wykonana jest z żeliwa, co zapewnia trwałość w trudnych warunkach pracy. Urządzenie jest całkowicie zanurzalne.
Specyfikacja techniczna
- Napięcie: 115V, 60Hz
- Natężenie prądu: 11A
- Moc: 1200W
- Przyłącze wylotowe: 2" FNPT
- Długość przewodu: 20 stóp (ok. 6,1 m)
- Waga: 43 lbs (ok. 19,5 kg)
- Zakres działania pływaka: 17"-20" (włączenie), 10"-12" (wyłączenie)
Wydajność i krzywe pracy
Wydajność pompy zależy od wysokości podnoszenia (Total Dynamic Head). Poniżej przedstawiono przybliżone wartości przepływu:
- 5 stóp (1,5 m): 130 GPM (492,1 l/min)
- 10 stóp (3 m): 110 GPM (416,4 l/min)
- 15 stóp (4,6 m): 90 GPM (340,7 l/min)
- 20 stóp (6,1 m): 70 GPM (265 l/min)
- 25 stóp (7,6 m): 40 GPM (151,4 l/min)
Maksymalna wysokość podnoszenia (Shut-Off) wynosi 28 stóp (8,53 m).
Konstrukcja
Urządzenie charakteryzuje się następującymi elementami konstrukcyjnymi:
- Obudowa silnika i woluta: Żeliwo
- Materiał wirnika: Polimer (odporny na zapychanie)
- Wał silnika i elementy złączne: Stal nierdzewna
- Uszczelnienie wału: Mechaniczne
- Łożyska: Kulkowe (górne i dolne)
Kontakt
W przypadku pytań technicznych lub potrzeby wsparcia, można skontaktować się z producentem pod numerem infolinii 1.800.701.7894 lub odwiedzić stronę internetową www.littlegiant.com.
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Pompa nie osiąga oczekiwanej wydajności
Sprawdź całkowitą wysokość podnoszenia (Total Dynamic Head) w miejscu instalacji i porównaj ją z tabelą wydajności w instrukcji.
Pompa nie uruchamia się
Sprawdź, czy wyłącznik pływakowy nie jest zablokowany i czy poziom wody osiąga zakres 17"-20".
Przed użyciem
- Sprawdź, czy zasilanie elektryczne jest zgodne z parametrami pompy (115V, 60Hz).
- Upewnij się, że przyłącze wylotowe 2" FNPT jest szczelne.
- Zweryfikuj, czy w miejscu instalacji nie ma ryzyka zablokowania pływaka przez ściany zbiornika.
- Upewnij się, że pompa jest całkowicie zanurzona w cieczy.
Parametry w praktyce
- Total Dynamic Head
- Całkowita wysokość podnoszenia, czyli suma wysokości pionowej i strat tarcia w rurach.
Ilustracje i schematy
- Wykres wydajności (Performance Curves) pokazuje spadek przepływu wraz ze wzrostem wysokości podnoszenia.

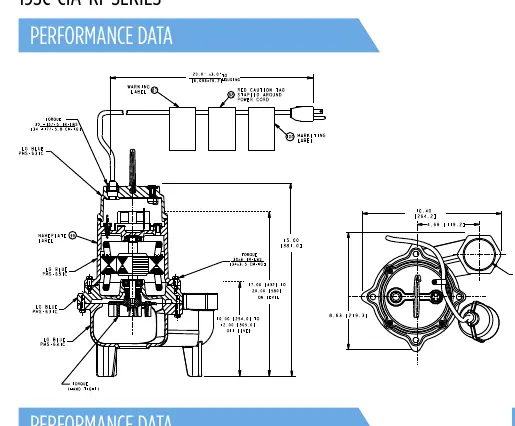

- Rysunek techniczny przedstawia wymiary zewnętrzne pompy oraz punkty załączania i wyłączania pływaka.
Zgodność modelu
- Pompa jest przeznaczona do przepuszczania ciał stałych o średnicy do 2 cali.
- Urządzenie jest przeznaczone do pracy ciągłej.
