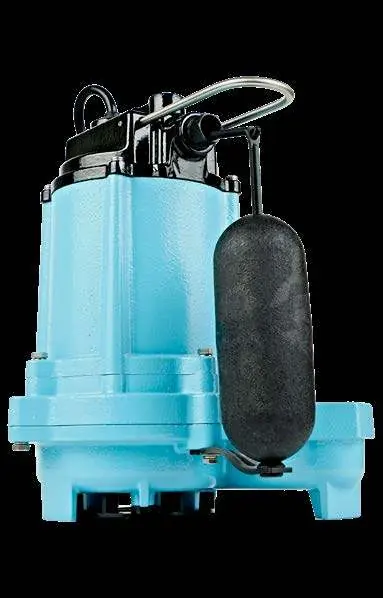

Instrukcja obsługi pompy ściekowej Little Giant 15EC-CIA-SFS
Poznaj specyfikację i dane techniczne pompy ściekowej Little Giant 15EC-CIA-SFS. Przewodnik zawiera informacje o wydajności, budowie oraz kluczowe parametry pracy urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Dokument zawiera specyfikację techniczną oraz charakterystykę pracy pompy ściekowej Little Giant 15EC-CIA-SFS. Urządzenie jest przeznaczone do usuwania ścieków, odwadniania i transferu wody. Pompa jest w pełni automatyczna, wyposażona w zintegrowany pionowy wyłącznik pływakowy i przeznaczona do pracy ciągłej.
Opis urządzenia
Pompa 15EC-CIA-SFS to zatapialne urządzenie o wysokiej wydajności, zaprojektowane do pracy w trudnych warunkach. Posiada żeliwną obudowę silnika, podstawę oraz pokrywę, co zapewnia trwałość i odporność na korozję. Silnik typu PSC (Permanent Split Capacitor) jest zabezpieczony termicznie, co chroni go przed przegrzaniem.
Dane techniczne
- Napięcie: 115 V
- Częstotliwość: 60 Hz
- Moc: 800 W
- Natężenie: 8.1 A
- Wylot (discharge): 1-1/2" FNPT
- Prędkość obrotowa: 3200 RPM
- Długość przewodu zasilającego: 10 stóp (ok. 3 m)
- Zdolność przepuszczania zanieczyszczeń: do 1/2" (półstałe)
Wydajność i charakterystyka pracy
Pompa oferuje zmienną wydajność w zależności od wysokości podnoszenia (Total Dynamic Head):
- 5 stóp (1.5 m): 80 GPM (302.8 l/min)
- 10 stóp (3 m): 66.7 GPM (252.5 l/min)
- 15 stóp (4.6 m): 56.7 GPM (214.6 l/min)
- 20 stóp (6.1 m): 45 GPM (170.3 l/min)
- 25 stóp (7.6 m): 30 GPM (113.6 l/min)
- Wysokość odcięcia (Shut-off): 28 stóp (8.5 m)
Budowa i materiały
Konstrukcja pompy opiera się na trwałych komponentach:
- Obudowa silnika i woluta: Żeliwo
- Wirnik: Polimer, odporny na zatykanie
- Wał silnika: Stal nierdzewna
- Uszczelnienie wału: Mechaniczne
- Elementy złączne: Stal nierdzewna
- Łożyska: Kulkowe (górne/dolne)
Praktyczna pomoc
Typowe problemy
Pompa nie uruchamia się automatycznie
Sprawdź, czy pionowy wyłącznik pływakowy nie jest zablokowany przez zanieczyszczenia lub elementy konstrukcyjne zbiornika.
Zmniejszona wydajność pompowania
Sprawdź, czy wylot pompy lub wirnik nie są zatkane przez zanieczyszczenia stałe większe niż 1/2 cala.
Przed użyciem
- Upewnij się, że zasilanie sieciowe wynosi 115V / 60Hz.
- Sprawdź, czy średnica rury wylotowej jest zgodna z 1-1/2" FNPT.
- Upewnij się, że w zbiorniku jest wystarczająco dużo miejsca na swobodny ruch wyłącznika pływakowego (poziom załączenia 7"-10", wyłączenia 3"-5").
- Sprawdź stan przewodu zasilającego pod kątem uszkodzeń mechanicznych.
Parametry w praktyce
- Total Dynamic Head
- Całkowita wysokość podnoszenia, suma wysokości pionowej i strat tarcia w rurach.
Ilustracje i schematy
- Schemat konstrukcyjny przedstawia rozmieszczenie uszczelnień, łożysk oraz momenty dokręcania śrub (torque specs) dla serwisu.
- Wykres wydajności (Performance Curve) pokazuje zależność między wysokością podnoszenia a przepływem wody.
Zgodność modelu
- Pompa jest przeznaczona do pracy ciągłej.
- Zdolność przepuszczania ciał stałych ograniczona do 1/2 cala.
