Instrukcja obsługi pompy zanurzeniowej Little Giant 14S i 16S
Szybki przewodnik po instrukcji obsługi pompy zanurzeniowej Little Giant 14S i 16S. Znajdź informacje o instalacji, podłączeniu elektrycznym, konserwacji, czyszczeniu wirnika oraz rozwiązywaniu problemów.
Spis treści

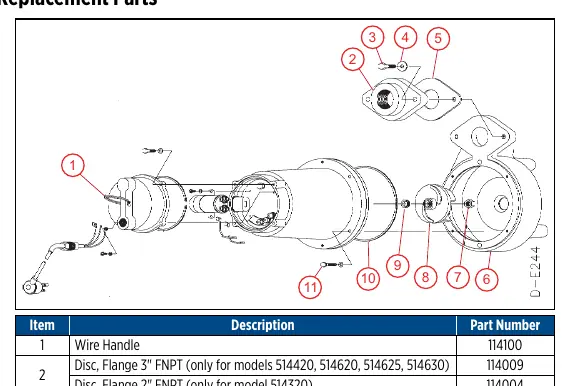

Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Pompy zanurzeniowe serii Little Giant 14S i 16S są przeznaczone do stosowania w zbiornikach lub przepompowniach, nadają się do transferu ścieków, wody brudnej oraz odwadniania. Pompy te posiadają zdolność przepuszczania ciał stałych o średnicy do 50,8 mm (2 cale). Kluczowe jest przestrzeganie instrukcji dotyczących instalacji, aby uniknąć uszkodzenia pompy, porażenia prądem lub zalania.
Bezpieczeństwo
- Zagrożenie elektryczne: Przed przystąpieniem do prac serwisowych należy zawsze odłączyć zasilanie. Pompa musi być podłączona do obwodu z uziemieniem, zgodnie z lokalnymi przepisami.
- Praca na sucho: Nie wolno uruchamiać pompy na sucho, ponieważ może to prowadzić do przegrzania, uszkodzenia uszczelnień i poparzeń.
- Ciecze: Pompa jest przeznaczona wyłącznie do wody. Nie używać do pompowania cieczy łatwopalnych, żrących, wody morskiej ani napojów.
Instalacja
Pompa powinna być zainstalowana w odpowiednim, szczelnym zbiorniku o średnicy co najmniej 45,72 cm (18 cali) i głębokości 76,2 cm (30 cali).
- Rury tłoczne: Należy zainstalować zawór zwrotny (pełnoprzelotowy) oraz zawór zasuwowy. Zawór zwrotny powinien być zamontowany w pozycji poziomej lub pod kątem nie większym niż 45 stopni.
- Odpowietrzenie: W rurze tłocznej należy wywiercić otwór odpowietrzający (1/8 lub 3/16 cala) pod kątem 45 stopni, aby zapobiec zapowietrzeniu pompy.
- Zbiornik: Zbiornik musi być czysty, wolny od gruzu i posiadać odpowiednią wentylację.
Podłączenie elektryczne
Pompa musi być podłączona do dedykowanego obwodu elektrycznego. W przypadku pomp trójfazowych należy sprawdzić kierunek obrotów wirnika (przeciwnie do ruchu wskazówek zegara). Jeśli kierunek jest nieprawidłowy, należy zamienić dwa przewody zasilające w skrzynce przyłączeniowej.
Konserwacja i czyszczenie
Inspekcję systemu należy przeprowadzać co trzy miesiące (częściej przy intensywnym użytkowaniu).
- Czyszczenie wirnika: Aby wyczyścić wirnik i komorę ślimakową, należy odłączyć zasilanie, odkręcić cztery śruby mocujące obudowę (wolutę) do korpusu silnika i oddzielić elementy. Nie używać silnych rozpuszczalników.
- Sprawdzanie zbiornika: Usuwać wszelkie osady, szlam i zanieczyszczenia ze zbiornika.
Rozwiązywanie problemów
W przypadku problemów z pracą pompy, takich jak brak uruchomienia, praca ciągła lub brak tłoczenia cieczy, należy sprawdzić:
- Czy pompa jest podłączona do zasilania.
- Czy pływak nie jest zablokowany przez zanieczyszczenia.
- Czy zawór zwrotny jest zainstalowany poprawnie (zgodnie z kierunkiem przepływu).
- Czy nie doszło do zapowietrzenia pompy (sprawdzić otwór odpowietrzający).
Praktyczna pomoc
Typowe problemy
Pompa nie uruchamia się
Sprawdź, czy pompa jest podłączona, czy bezpiecznik/wyłącznik jest sprawny oraz czy pływak nie jest zablokowany przez zanieczyszczenia.
Pompa nie wyłącza się
Sprawdź, czy pływak lub jego pręt nie są zablokowane, lub czy pompa nie jest zapowietrzona.
Pompa pracuje, ale nie tłoczy cieczy
Sprawdź, czy zawór zwrotny nie jest zainstalowany odwrotnie, czy nie jest zatkany oraz czy pompa nie jest zapowietrzona.
Pompa pracuje w cyklach ciągłych
Zainstaluj zawór zwrotny w rurze tłocznej, aby zapobiec cofaniu się cieczy do zbiornika.
Przed użyciem
- Upewnij się, że zbiornik ma średnicę min. 18 cali (45,72 cm) i głębokość 30 cali (76,2 cm).
- Sprawdź, czy w rurze tłocznej zainstalowano zawór zwrotny i zawór zasuwowy.
- Wywierć otwór odpowietrzający w rurze tłocznej zgodnie z instrukcją.
- Zweryfikuj, czy napięcie zasilania jest zgodne z tabliczką znamionową pompy.
- Upewnij się, że zbiornik jest czysty i wolny od gruzu.
Parametry w praktyce
- Discharge (Wylot)
- Średnica rury tłocznej (w calach/mm).
- Shut Off (Wysokość podnoszenia)
- Maksymalna wysokość, na jaką pompa może tłoczyć wodę.
Ilustracje i schematy
- Schemat instalacji typowej pokazuje prawidłowe rozmieszczenie: zbiornika, zaworu zwrotnego, zaworu zasuwowego, rury tłocznej oraz otworu odpowietrzającego.
- Schematy elektryczne przedstawiają połączenia dla wersji jednofazowej (z kondensatorem) oraz trójfazowej.
Zgodność modelu
- Pompa przeznaczona wyłącznie do wody.
- Nie używać do wody morskiej, napojów, kwasów ani roztworów chemicznych.
- Nie nadaje się do zastosowań w stawach.
