Instrukcja obsługi pompy awaryjnej Zoeller AquaNot 508 Fit 12V DC
Szybki przewodnik po instalacji, konfiguracji i obsłudze pompy awaryjnej Zoeller AquaNot 508 Fit. Dowiedz się, jak podłączyć zasilanie, skonfigurować łączność Z Control, przeprowadzić testy i rozwiązywać problemy z systemem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
System Zoeller AquaNot 508 Fit to pompa awaryjna zasilana prądem stałym (12V DC), zaprojektowana do ochrony przed zalaniem w przypadku awarii zasilania sieciowego lub awarii pompy głównej. System posiada wbudowaną łączność WiFi (Z Control Cloud) oraz zaawansowaną diagnostykę.
- Wymagania: Wymaga akumulatora 12V (zalecany głębokiego rozładowania, min. 90Ah). Nie używać akumulatorów żelowych ani samochodowych.
- Instalacja: Wymaga uziemionego gniazdka 115V. Wlot pompy DC musi znajdować się powyżej wlotu pompy głównej.
- Konserwacja: Testuj system co 3 miesiące. Sprawdzaj stan akumulatora i połączenia.
Opis urządzenia
System składa się z pompy DC, kontrolera z wbudowaną ładowarką, czujników poziomu (pływaków) oraz skrzynki na akumulator. Kontroler automatycznie ładuje akumulator, gdy dostępne jest zasilanie sieciowe, i przełącza się na zasilanie bateryjne w razie awarii.
Instalacja
- Odłącz zasilanie pompy głównej.
- Zainstaluj zawór zwrotny na rurze tłocznej pompy głównej.
- Zamontuj pompę DC w studzience, upewniając się, że jej wlot znajduje się powyżej wlotu pompy głównej, aby uniknąć zapowietrzenia.
- Zamontuj przełącznik pływakowy operacyjny oraz opcjonalny czujnik wysokiego poziomu wody zgodnie z rysunkami technicznymi.
- Podłącz przewody kontrolera do akumulatora (czerwony do plusa, czarny do minusa).
- Podłącz pompę DC do kontrolera, a kontroler do gniazdka 115V.
Pierwsze uruchomienie i testy
Po instalacji należy przeprowadzić test:
- Podłącz zasilanie. Kontroler powinien przejść w tryb gotowości (zielona dioda System Ready).
- Wlej wodę do studzienki, aby aktywować pompę.
- Sprawdź, czy alarm działa i czy pompa uruchamia się po podniesieniu pływaka.
- Naciśnij przycisk Silence/Reset, aby wyciszyć alarm i zresetować system.
Łączność Z Control
System można połączyć z chmurą Z Control w celu otrzymywania powiadomień:
- Pobierz aplikację Z Control na telefon.
- Wprowadź urządzenie w tryb AP (naciśnij przycisk Z Control przez 12 sekund, jeśli dioda nie miga).

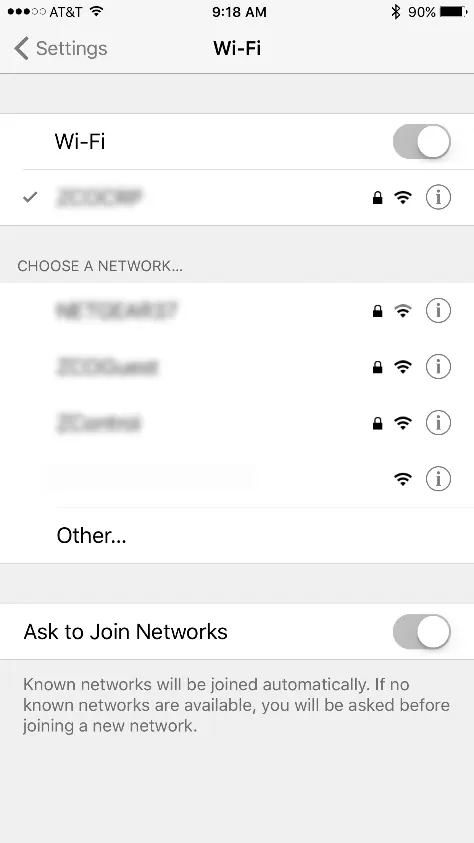

- Połącz się z siecią WiFi urządzenia (ZCTL_FIT_xxxx) za pomocą telefonu.
- W aplikacji wybierz sieć WiFi, z którą ma łączyć się pompa, i wprowadź hasło.
Rozwiązywanie problemów
- Pompa nie działa: Sprawdź połączenia, bezpiecznik 30A oraz stan naładowania akumulatora.
- Pompa pracuje, ale nie pompuje: Sprawdź, czy pompa nie jest zapowietrzona (airlock). Upewnij się, że rury nie są zablokowane.
- Alarm podczas ładowania: Odłącz ładowarkę, sprawdź akumulator i wymień go, jeśli jest uszkodzony.
Praktyczna pomoc
Typowe problemy
Pompa nie uruchamia się
Sprawdź wszystkie połączenia przewodów, bezpiecznik 30A na kontrolerze oraz stan naładowania akumulatora.
Pompa pracuje, ale nie pompuje wody
Sprawdź, czy pompa nie jest zapowietrzona (airlock). Upewnij się, że rury tłoczne nie są zablokowane.
Alarm podczas ładowania akumulatora
Odłącz ładowarkę od zasilania, odłącz czarny przewód od akumulatora, sprawdź stan akumulatora i w razie potrzeby wymień go.
Przed użyciem
- Sprawdź, czy pompa nie została uszkodzona w transporcie.
- Upewnij się, że masz dostęp do uziemionego gniazdka 115V.
- Przygotuj akumulator 12V (zalecany głębokiego rozładowania, min. 90Ah).
- Upewnij się, że wlot pompy DC jest zamontowany powyżej wlotu pompy głównej.
- Sprawdź drożność rur i poprawność montażu zaworu zwrotnego.
Parametry w praktyce
- Czas pracy ciągłej
- Około 5.5 godziny przy użyciu zalecanego akumulatora.
Ilustracje i schematy

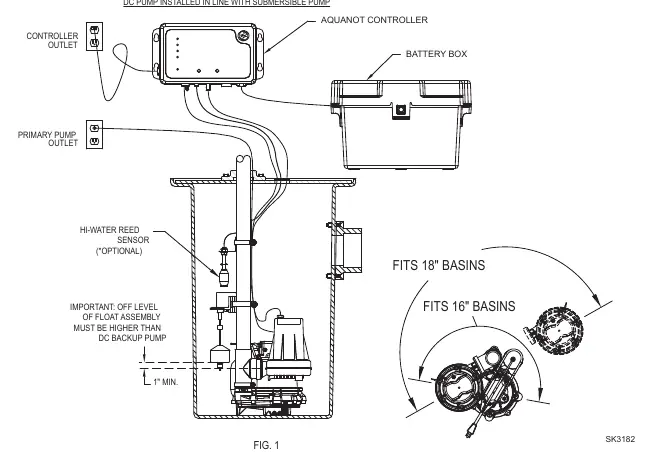

- Rysunek 1: Schemat instalacji pompy w studzience wraz z czujnikami poziomu.

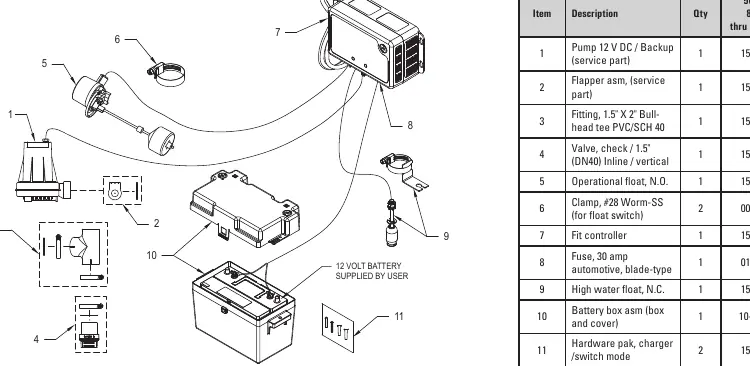

- Rysunek 2: Widok rozstrzelony części pompy i kontrolera.
- Rysunek 3: Schemat podłączenia przełącznika pływakowego.
- Rysunek 4: Schemat montażu zaworu zwrotnego.
Zgodność modelu
- Wymaga akumulatora 12V (zalecany głębokiego rozładowania, min. 90Ah).
- Wymaga sieci WiFi 2.4 GHz do łączności Z Control.
- Nie używać z akumulatorami żelowymi ani samochodowymi.
