Instrukcja obsługi pompy awaryjnej Zoeller Aquanot 508 Spin 12V DC

Szybki przewodnik po instalacji i obsłudze pompy awaryjnej Zoeller Aquanot 508 Spin 12V DC. Dowiedz się, jak poprawnie zamontować system, podłączyć akumulator, skonfigurować czujniki pływakowe oraz przeprowadzać konserwację i rozwiązywać...

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

System Zoeller Aquanot 508 Spin to pompa awaryjna zasilana prądem stałym (DC) 12V, przeznaczona do ochrony przed zalaniem w przypadku awarii zasilania lub pompy głównej. System jest samotestujący i wymaga podłączenia do sieci 115V AC w celu ładowania akumulatora. Urządzenie przeznaczone jest wyłącznie do użytku wewnątrz pomieszczeń i do pompowania czystej wody.

Opis urządzenia

System składa się z pompy DC, kontrolera z wbudowaną diagnostyką, skrzynki na akumulator oraz czujników pływakowych. Kontroler automatycznie ładuje akumulator i monitoruje stan systemu. Posiada funkcję wykrywania zapowietrzenia (air lock) oraz zaawansowaną logikę pływaków, która zapobiega pracy na sucho.

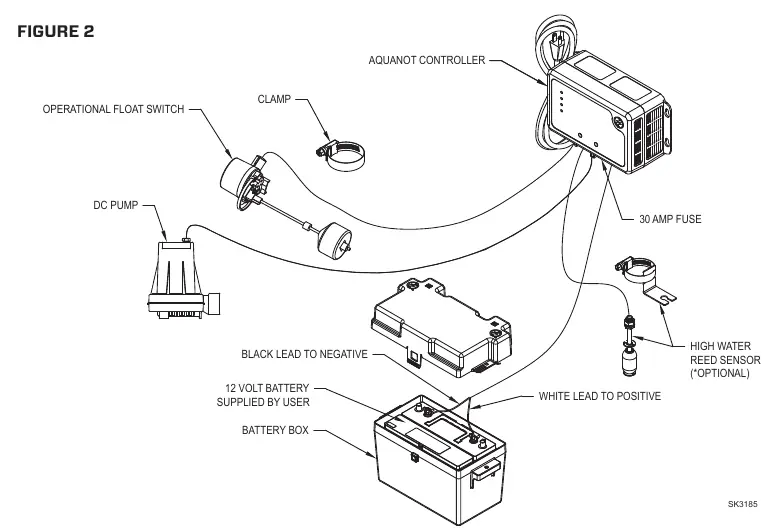

Widok rozstrzelony komponentów systemu
Widok rozstrzelony komponentów systemu

Instalacja

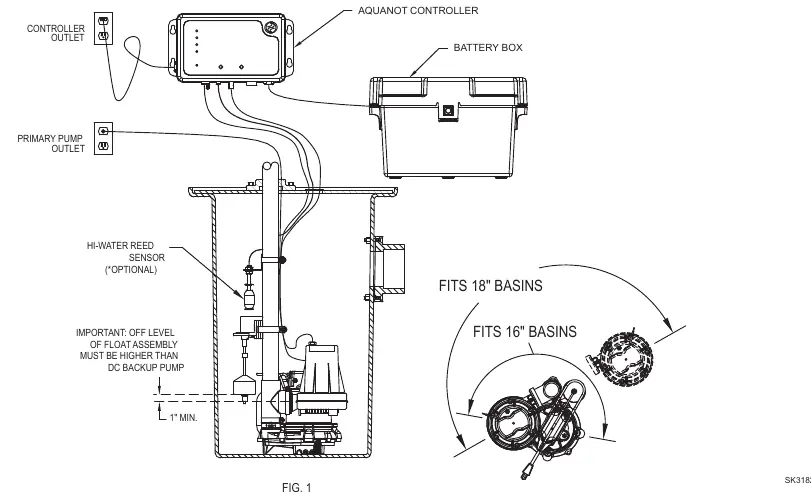

Schemat instalacji pompy w studzience
Schemat instalacji pompy w studzience

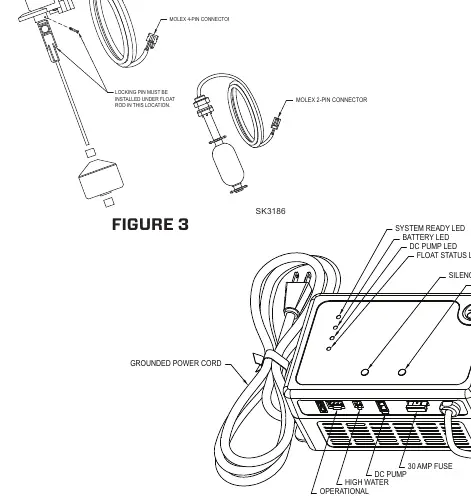

Schemat podłączenia czujników pływakowych
Schemat podłączenia czujników pływakowych

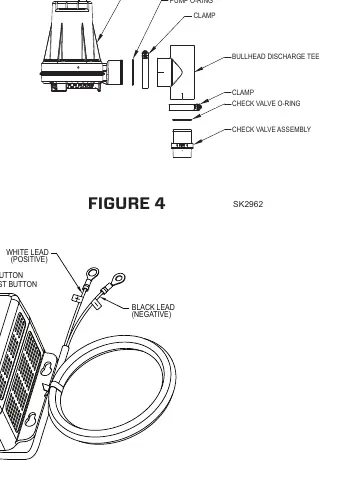

Schemat montażu pompy i zaworu zwrotnego
Schemat montażu pompy i zaworu zwrotnego
  1. Przygotowanie: Upewnij się, że gniazdko 115V jest uziemione. Nie używaj przedłużaczy.
  2. Montaż rur: Wymagane rury PVC 1-1/2 cala (SCH 40). Wlot pompy DC musi znajdować się powyżej wlotu pompy głównej, aby zminimalizować ryzyko zapowietrzenia.
  3. Czujniki pływakowe: Zamontuj czujnik operacyjny na rurze odpływowej za pomocą dołączonego zacisku. Upewnij się, że pływak porusza się swobodnie. Opcjonalny czujnik wysokiego poziomu wody powinien być zamontowany powyżej czujnika operacyjnego.
  4. Kontroler: Zamontuj kontroler na ścianie, co najmniej 3 stopy (1 m) nad studzienką, aby zapewnić odpowiednie chłodzenie.
  5. Podłączenie akumulatora: Podłącz przewody do zacisków akumulatora (czerwony do plusa, czarny do minusa). Użyj nakrętek skrzydełkowych i zabezpiecz połączenia.

Uruchomienie i obsługa

Po podłączeniu zasilania, kontroler przeprowadzi test. System jest gotowy do pracy, gdy dioda "System Ready" świeci na zielono. Aby przetestować system, należy napełnić studzienkę wodą i sprawdzić, czy pompa się uruchamia. Przycisk "Silence/Reset" służy do wyciszania alarmów (na 24h) oraz resetowania systemu (przytrzymanie przez 3 sekundy).

Konserwacja

System należy sprawdzać co 3 miesiące:

  • Odłącz zasilanie pompy głównej.
  • Napełnij studzienkę wodą, aby uruchomić pompę DC.
  • Sprawdź, czy alarm działa i czy pompa się wyłącza po obniżeniu poziomu wody.
  • Zresetuj kontroler przyciskiem Silence/Reset.
  • W przypadku akumulatorów mokrych (wet cell), sprawdzaj poziom elektrolitu co miesiąc.

Wybór akumulatora

Zaleca się stosowanie akumulatorów głębokiego rozładowania (deep-cycle) typu B.C.I. rozmiar 27 lub większych. Nie należy używać akumulatorów żelowych ani samochodowych. Akumulator należy wymieniać co 3 lata.

Praktyczna pomoc

Typowe problemy

Pompa nie działa

Sprawdź połączenia, bezpiecznik 30A na kontrolerze oraz stan naładowania akumulatora.

Pompa pracuje, ale nie pompuje wody

Sprawdź, czy pompa nie jest zapowietrzona (airlock) – skieruj strumień wody na ściankę studzienki. Upewnij się, że rury nie są zablokowane.

Pompa często się włącza

Sprawdź pozycję ograniczników na pręcie pływaka i wyreguluj je w razie potrzeby.

Alarm dźwiękowy podczas ładowania

Odłącz ładowarkę od sieci 115V i odłącz czarny przewód od akumulatora. Sprawdź stan akumulatora i wymień go, jeśli jest uszkodzony.

Przed użyciem

  • Sprawdź, czy gniazdko 115V jest uziemione.
  • Upewnij się, że używasz akumulatora głębokiego rozładowania (deep-cycle) typu B.C.I. rozmiar 27.
  • Sprawdź, czy wlot pompy DC znajduje się powyżej wlotu pompy głównej.
  • Upewnij się, że rury odpływowe mają średnicę 1-1/2 cala (SCH 40 PVC).
  • Sprawdź, czy wszystkie połączenia elektryczne są czyste i dokręcone.

Parametry w praktyce

Wymagania zasilania
115V, obwód 15A dla kontrolera.

Ilustracje i schematy

  • Rysunek 1: Schemat instalacji pompy w studzience z uwzględnieniem czujników.
  • Rysunek 2: Widok rozstrzelony komponentów systemu.
  • Rysunek 3: Schemat podłączenia kontrolera i czujników pływakowych.
  • Rysunek 4: Schemat montażu pompy i zaworu zwrotnego.

Zgodność modelu

  • Tylko do użytku wewnątrz pomieszczeń.
  • Nie używać w szambach ani do pompowania ścieków.
  • Nie używać akumulatorów żelowych ani samochodowych.
  • Wymagane rury 1-1/2 cala SCH 40 PVC.
