Instrukcja obsługi pompy zapasowej Zoeller 155922-E 12V DC

Najważniejsze informacje

System Zoeller 155922-E to pompa zapasowa zasilana akumulatorem 12V DC, zaprojektowana do ochrony przed zalaniem w przypadku awarii zasilania lub pompy głównej. System posiada funkcję autotestu, inteligentną diagnostykę oraz sterownik Spin. Przed instalacją należy upewnić się, że posiadamy odpowiedni akumulator (głębokiego rozładowania) oraz że wlot pompy DC znajduje się powyżej wlotu pompy głównej.

Opis urządzenia

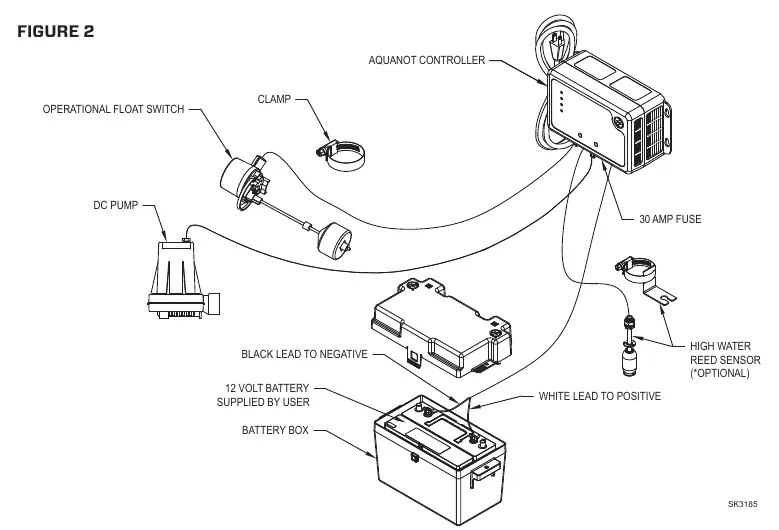

System składa się z pompy DC, sterownika Spin, skrzynki na akumulator oraz pływaków. Sterownik automatycznie ładuje akumulator i monitoruje stan systemu. Pompa jest samozasysająca i przeznaczona wyłącznie do czystej wody.

Instalacja

1. Odłącz zasilanie pompy głównej.
2. Wybierz miejsce na akumulator i sterownik (w promieniu 2,4 m od gniazdka 115V i 1,8 m od pompy).
3. Zamontuj zawór zwrotny na wylocie pompy głównej.

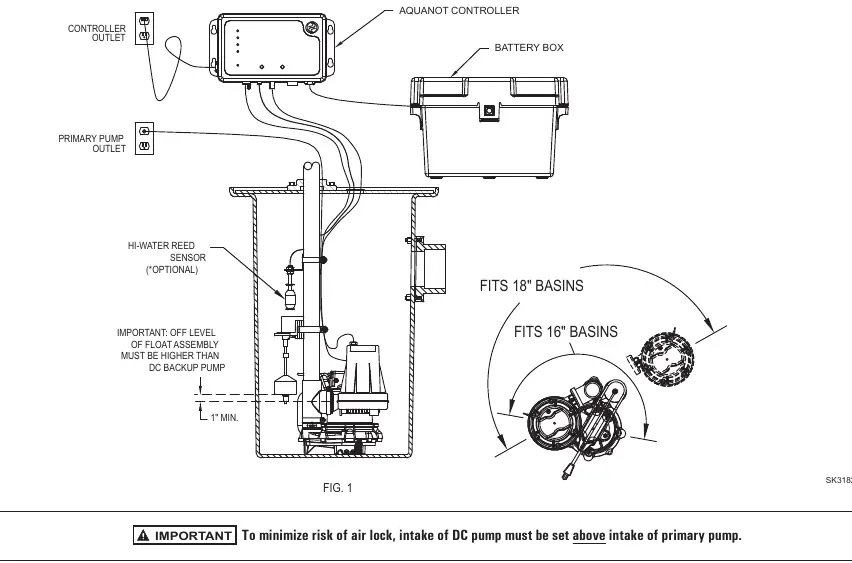

4. Zamontuj pompę DC w studzience, upewniając się, że jej wlot jest wyżej niż wlot pompy głównej, aby uniknąć zapowietrzenia.
5. Zamontuj pływak operacyjny powyżej poziomu włączenia pompy głównej.
6. Podłącz przewody sterownika do akumulatora (czerwony do plusa, czarny do minusa).
7. Podłącz sterownik do gniazdka 115V.

Uruchomienie i obsługa

Po podłączeniu do zasilania, sterownik przeprowadzi test. W przypadku wykrycia braku pływaka lub innych błędów, włączy się alarm. Aby wyciszyć alarm, naciśnij przycisk Silence. Aby zresetować system, przytrzymaj przycisk Silence przez 3 sekundy. Sterownik automatycznie wykonuje autotest co 24 godziny.

Konserwacja

Sprawdzaj system co 3 miesiące: odłącz pompę główną, napełnij studzienkę wodą, aby uruchomić pompę DC, sprawdź działanie alarmu i wycisz go. W przypadku akumulatorów kwasowych (mokrych) sprawdzaj poziom elektrolitu co miesiąc.

Rozwiązywanie problemów

• Pompa nie działa: Sprawdź połączenia, bezpiecznik 30A na sterowniku oraz stan naładowania akumulatora.
• Pompa pracuje, ale nie pompuje wody: Sprawdź, czy pompa nie jest zapowietrzona (zastosuj przegrodę dla napływającej wody) lub czy rura tłoczna nie jest zablokowana.
• Pompa cyklicznie się włącza/wyłącza: Skoryguj ustawienie pływaka.

Wybór akumulatora

Zaleca się stosowanie akumulatorów głębokiego rozładowania (deep-cycle) 12V, 90 Ah lub większych. Nie używaj akumulatorów żelowych ani samochodowych. Akumulatory AGM są dopuszczalne.
