Instrukcja obsługi kinkietu Lucci Decor Zahra 1LT
Poznaj instrukcję montażu i obsługi kinkietu Lucci Decor Zahra 1LT. Dowiedz się, jak bezpiecznie zainstalować lampę, podłączyć przewody oraz jakie są wymagania techniczne i konserwacyjne.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Kinkiet Lucci Decor Zahra 1LT wymaga montażu przez wykwalifikowanego elektryka. Należy go zainstalować wewnątrz pomieszczeń, zapewniając uziemienie (klasa I) i nie przekraczając maksymalnej mocy żarówki 28W (trzonek G9). str. 1, 3
Najważniejsze czynności
- Montaż przez elektryka str. 1
- Wyłączenie zasilania przed pracami str. 1, 3
Pierwsze uruchomienie
- Po montażu mechanicznym i podłączeniu przewodów (uziemienie, neutralny, faza), zainstaluj żarówkę G9 i szklany klosz, a następnie włącz zasilanie. str. 2
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Konserwacja i reset
- Czyść miękką, wilgotną szmatką. Nie używaj wody ani środków ściernych. Przed czyszczeniem wyłącz zasilanie. str. 3
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 28W Max | Maksymalna moc żarówki | str. 3 |
| Trzonek | G9 | Typ oprawki | str. 3 |
Gdzie szukać w PDF
- Wymagania i gwarancja str. 1
- Instrukcja montażu str. 2
- Bezpieczeństwo i specyfikacja str. 3
Spis treści
Najważniejsze informacje z instrukcji
Instrukcja dotyczy kinkietu Lucci Decor Zahra 1LT (modele 011862, 011863). Ze względów bezpieczeństwa oraz warunków gwarancji, montaż musi zostać przeprowadzony przez wykwalifikowanego elektryka. Przed przystąpieniem do prac należy upewnić się, że zasilanie w obwodzie jest wyłączone.
Wymagania instalacyjne
- Lampa przeznaczona jest wyłącznie do użytku wewnętrznego.
- Punkt montażowy musi wytrzymać dwukrotność ciężaru oprawy.
- Produkt jest urządzeniem klasy I i wymaga uziemienia.
- Nie należy instalować lampy w bezpośrednim sąsiedztwie nawiewów powietrza.
- W przypadku montażu w wilgotnych pomieszczeniach, należy zapewnić odpowiednią wentylację.
Instrukcja montażu
- Usuń materiały opakowaniowe i przygotuj komponenty na gładkiej powierzchni.
- Odkręć wspornik montażowy (C) od lampy (F), luzując śruby boczne (E).
- Użyj wspornika (C) jako szablonu do zaznaczenia otworów na ścianie.
- Zamontuj wspornik (C) do ściany za pomocą odpowiednich wkrętów (D) i kołków (A).
- Podłącz przewody zasilające do kostki zaciskowej (B) zgodnie z oznaczeniami: uziemienie (żółto-zielony), neutralny (niebieski/czarny), faza (brązowy/czerwony).
- Zamontuj lampę (F) na wsporniku (C) i zabezpiecz śrubami (E).
- Załóż uszczelkę (H) na oprawkę (G), następnie większy klosz (J), kolejną uszczelkę (K) i zabezpiecz pierścieniem (L).
- Wkręć żarówkę (I - brak w zestawie), nie przekraczając maksymalnej mocy 28W.
- Zamontuj szklaną kulę (M) na oprawce (G).
- Włącz zasilanie i przetestuj działanie lampy.
Bezpieczeństwo i konserwacja
Przed przystąpieniem do czyszczenia lub wymiany żarówki zawsze wyłącz zasilanie i poczekaj, aż lampa ostygnie. Do czyszczenia używaj miękkiej, wilgotnej szmatki. Nie zanurzaj lampy w wodzie ani innych płynach. Unikaj kontaktu z żrącymi chemikaliami lub środkami ściernymi. W przypadku używania żarówek halogenowych, nie dotykaj ich gołymi dłońmi (użyj rękawiczek lub chusteczki), aby przedłużyć ich żywotność.
Dane techniczne
Lampa obsługuje żarówki z trzonkiem G9 o maksymalnej mocy 28W. Napięcie znamionowe wynosi 220-240V~ 50Hz. Waga urządzenia to 0,7 kg.
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Sprawdź, czy żarówka jest poprawnie osadzona w oprawce G9 i czy zasilanie w obwodzie jest włączone.
Uszkodzenie produktu
Jeśli produkt jest uszkodzony po rozpakowaniu, nie instaluj go. Zwróć kompletny zestaw do miejsca zakupu w celu wymiany lub naprawy.
Przed użyciem
- Upewnij się, że zasilanie jest całkowicie wyłączone.
- Sprawdź, czy miejsce montażu wytrzyma dwukrotność ciężaru lampy.
- Przygotuj odpowiednie wkręty i kołki rozporowe do danej powierzchni.
- Upewnij się, że posiadasz żarówkę G9 (brak w zestawie).
- Sprawdź, czy wszystkie części są obecne przed montażem.
Pokaż więcej Pokaż mniej
Ilustracje i schematy

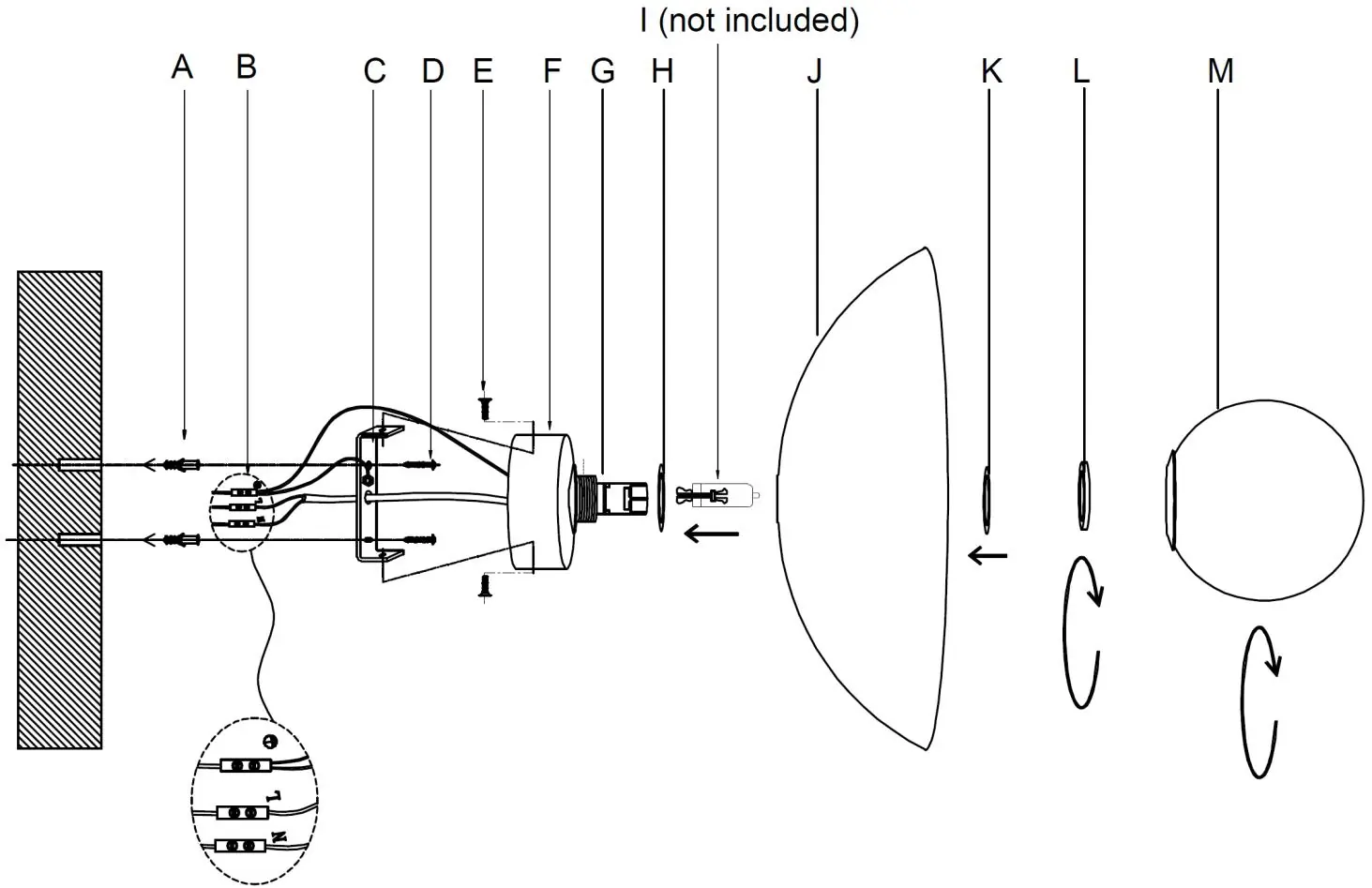

- Schemat montażu przedstawia kolejność nakładania elementów na oprawkę: uszczelka (H), klosz (J), uszczelka (K), pierścień (L) oraz szklana kula (M).
Zgodność modelu
- Tylko do użytku wewnętrznego.
- Wymaga montażu przez wykwalifikowanego elektryka.
