Instrukcja obsługi lampy wiszącej Lucci Decor Elliot
Szybki przewodnik po instalacji i użytkowaniu lampy wiszącej Lucci Decor Elliot. Dowiedz się, jak bezpiecznie zamontować oprawę, podłączyć przewody i dobrać odpowiednią żarówkę.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lampa wisząca Lucci Decor Elliot wymaga montażu przez wykwalifikowanego elektryka. Należy przestrzegać lokalnych przepisów elektrycznych, nie przekraczać mocy 45W i upewnić się, że punkt montażowy jest odpowiednio wytrzymały. str. 1
Najważniejsze czynności
- Regulacja długości zawieszenia str. 1
- Podłączenie przewodów str. 1
Pierwsze uruchomienie
- Po zakończeniu instalacji włącz zasilanie, aby przetestować lampę. str. 1
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Konserwacja i reset
- Czyść wilgotną szmatką. Nigdy nie zanurzaj w wodzie. str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc maksymalna | 45W | Maksymalna moc żarówki | str. 2 |
| Waga | 1.0kg | Waga oprawy | str. 2 |
Gdzie szukać w PDF
- Instrukcja montażu str. 1
- Dane techniczne i bezpieczeństwo str. 2
Spis treści
Najważniejsze informacje z instrukcji
Lampa wisząca Lucci Decor Elliot to oprawa oświetleniowa przeznaczona do użytku wewnętrznego. Instalacja musi zostać przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Przed przystąpieniem do prac upewnij się, że zasilanie jest wyłączone, a punkt montażowy jest w stanie utrzymać dwukrotność ciężaru lampy.
Wymagania instalacyjne
- Produkt przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
- Punkt montażowy musi wytrzymać dwukrotność ciężaru oprawy.
- Nie instaluj lampy w pobliżu otworów wentylacyjnych ani w miejscach wilgotnych.
- Nie przekraczaj maksymalnej mocy żarówki (45W).
- Wszelkie prace elektryczne muszą być wykonywane przy wyłączonym zasilaniu.
Instrukcja montażu
- Usuń opakowanie i sprawdź, czy wszystkie elementy są w zestawie.
- Dostosuj długość zawieszenia, poluzowując blokadę przewodu (L), a następnie dokręć ją po ustawieniu odpowiedniej długości.
- Przykręć śruby (A), podkładki (B, D) i nakrętki (E) do wspornika montażowego (C).
- Użyj wspornika (C) jako szablonu do zaznaczenia otworów na suficie.
- Zamontuj wspornik (C) do sufitu za pomocą odpowiednich śrub (J), podkładek (I) i kołków (H).
- Podłącz przewody zasilające do kostki zaciskowej (K) zgodnie ze schematem: Uziemienie (żółto-zielony), Neutralny (niebieski lub czarny), Faza (brązowy lub czerwony).
- Upewnij się, że przewody są zabezpieczone i nie ma odsłoniętych żył. Zamknij pokrywę kostki zaciskowej.
- Zamontuj czaszę (F) na wsporniku (C) i zabezpiecz ją nakrętkami dekoracyjnymi (G).
- Wkręć żarówkę (brak w zestawie) do oprawki.
- Włącz zasilanie i przetestuj działanie lampy.
Wskazówki dotyczące bezpieczeństwa
Przed przystąpieniem do czyszczenia lub wymiany żarówki zawsze upewnij się, że zasilanie jest wyłączone, a lampa ostygła. Do czyszczenia używaj wilgotnej, czystej szmatki. Nigdy nie zanurzaj lampy w wodzie i unikaj kontaktu z żrącymi chemikaliami.
Dane techniczne
- Napięcie znamionowe: 220-240V~ 50Hz
- Moc maksymalna: 45W
- Oprawka: ES / E27
- Waga: 1.0kg
- Wymiary: Wysokość 205mm, Średnica 200mm, Zawieszenie 1200mm
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Sprawdź, czy żarówka jest sprawna, czy zasilanie jest włączone oraz czy przewody w kostce zaciskowej są poprawnie i pewnie podłączone.
Brak części w zestawie
Jeśli brakuje elementów, zwróć kompletny produkt do miejsca zakupu w celu wymiany lub inspekcji.
Przed użyciem
- Upewnij się, że zasilanie jest wyłączone przed rozpoczęciem prac.
- Sprawdź, czy punkt montażowy wytrzyma dwukrotność ciężaru lampy.
- Upewnij się, że miejsce montażu nie jest wilgotne ani narażone na przeciągi.
- Sprawdź, czy wszystkie elementy są w zestawie.
- Upewnij się, że posiadasz odpowiednie narzędzia do montażu.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Moc maksymalna (45W)
- Nie przekraczaj tej wartości, aby uniknąć przegrzania oprawy.
- Gwint (ES / E27)
- Standardowy duży gwint żarówki.
- Napięcie (220-240V~)
- Standardowe napięcie sieciowe w Polsce.
Ilustracje i schematy

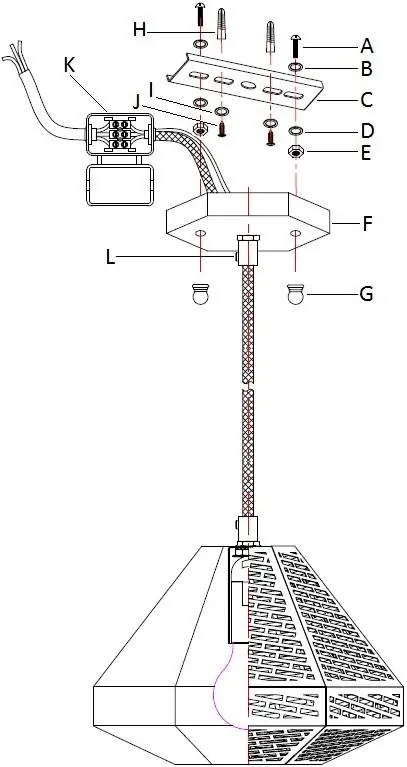

- Schemat przedstawia montaż wspornika (C) do sufitu za pomocą śrub (J) i kołków (H).
- Pokazuje regulację długości przewodu za pomocą blokady (L).
- Wskazuje sposób podłączenia przewodów do kostki (K).
Zgodność modelu
- Produkt przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
- Wymaga montażu przez wykwalifikowanego elektryka.
