Instrukcja obsługi kompresora powietrza Mastercraft 11-Gallon (41.6 L)

Najważniejsze informacje z instrukcji

Ten kompresor powietrza Mastercraft o pojemności 11 galonów (41,6 l) jest przeznaczony do użytku domowego. Urządzenie nie jest przystosowane do pracy ciągłej ani zastosowań komercyjnych. Maksymalny czas pracy wynosi 30 minut, po czym wymagana jest 30-minutowa przerwa na ostygnięcie. Przed pierwszym użyciem konieczne jest przeprowadzenie procesu docierania pompy (breaking-in).

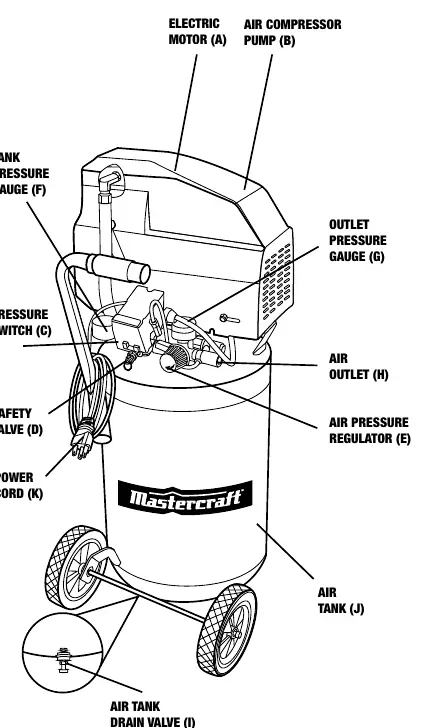

Opis urządzenia i kluczowe elementy

Kompresor składa się z następujących głównych elementów:

• Wyłącznik ciśnieniowy: Służy do włączania i wyłączania urządzenia.
• Regulator ciśnienia: Pozwala dostosować ciśnienie wyjściowe do używanego narzędzia.
• Manometry: Jeden wskazuje ciśnienie w zbiorniku, drugi ciśnienie wyjściowe.
• Zawór bezpieczeństwa: Automatycznie uwalnia ciśnienie w razie awarii.
• Zawór spustowy: Znajduje się na spodzie zbiornika i służy do usuwania kondensatu.

Montaż i przygotowanie do pracy

Przed rozpoczęciem pracy należy:

1. Rozpakować urządzenie i sprawdzić, czy nie jest uszkodzone.
2. Ustawić kompresor na twardym, poziomym podłożu, w odległości co najmniej 31 cm od ścian, aby zapewnić odpowiednią wentylację.
3. Przykręcić filtr powietrza do pompy.
4. Podłączyć wąż powietrzny (nie dołączony do zestawu) do wylotu powietrza, używając taśmy teflonowej na gwintach, aby zapobiec wyciekom.

Docieranie pompy (Breaking-in)

Proces ten jest wymagany tylko przed pierwszym użyciem:

1. Ustaw wyłącznik ciśnieniowy w pozycji OFF.
2. Otwórz zawór spustowy (przekręć w lewo), aby umożliwić ucieczkę powietrza.
3. Ustaw regulator ciśnienia w pozycji zamkniętej (przekręć w lewo do oporu).
4. Podłącz zasilanie i ustaw wyłącznik w pozycji ON.
5. Uruchom kompresor na 30 minut.
6. Po 30 minutach wyłącz urządzenie, zamknij zawór spustowy i ponownie włącz kompresor, aby napełnić zbiornik do ciśnienia wyłączenia.

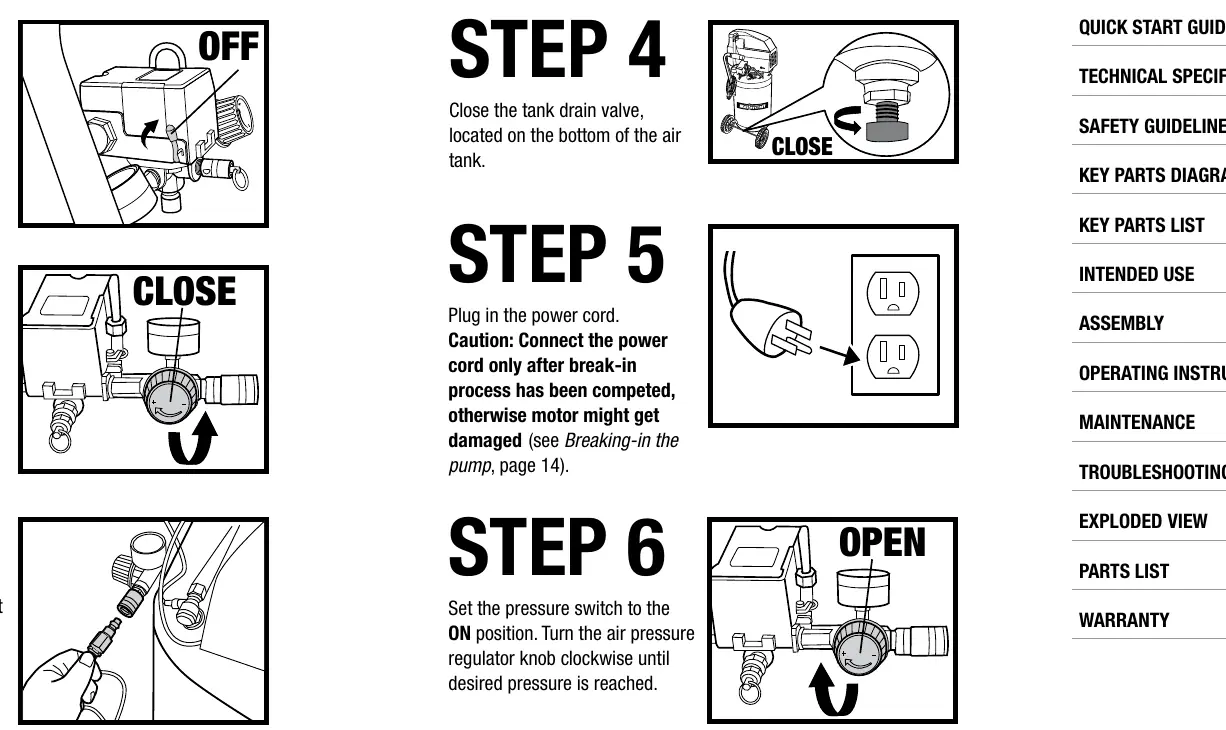

Obsługa kompresora

Przed każdym uruchomieniem:

1. Upewnij się, że wyłącznik jest w pozycji OFF.
2. Ustaw regulator ciśnienia na zero.
3. Podłącz wąż i akcesoria.
4. Zamknij zawór spustowy.
5. Podłącz zasilanie i ustaw wyłącznik w pozycji ON.
6. Wyreguluj ciśnienie wyjściowe za pomocą pokrętła regulatora.

Aby wyłączyć urządzenie: ustaw wyłącznik w pozycji OFF, odłącz zasilanie i zredukuj ciśnienie w zbiorniku poprzez wąż lub zawór bezpieczeństwa.

Konserwacja i czyszczenie

• Codziennie: Spuszczaj kondensat ze zbiornika za pomocą zaworu spustowego. Sprawdzaj działanie zaworu bezpieczeństwa, pociągając za pierścień.
• Cotygodniowo: Czyść filtr powietrza (mycie w ciepłej wodzie z mydłem).
• Miesięcznie: Sprawdzaj szczelność połączeń za pomocą wody z mydłem.

Rozwiązywanie problemów

Jeśli silnik nie startuje, sprawdź zasilanie, bezpiecznik oraz czy wyłącznik ciśnieniowy jest w pozycji ON. Jeśli kompresor nie osiąga ciśnienia, sprawdź szczelność połączeń, stan filtra powietrza oraz czy zawór spustowy jest zamknięty. W przypadku przegrzewania, upewnij się, że urządzenie ma zapewnioną odpowiednią wentylację.

Dane techniczne

• Moc: 3 KM
• Pojemność zbiornika: 11 galonów (41,6 l)
• Ciśnienie załączania: 105 PSI
• Ciśnienie wyłączania: 135 PSI
• Zasilanie: 120 V, 60 Hz, 15 A
