Instrukcja obsługi kompresora olejowego Neo Tools 12K030/12K031
Szybki przewodnik po instrukcji obsługi kompresora olejowego Neo Tools 12K030 i 12K031. Dowiedz się, jak bezpiecznie zainstalować, uruchomić, konserwować urządzenie oraz rozwiązywać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przed przystąpieniem do użytkowania kompresora należy dokładnie zapoznać się z instrukcją obsługi. Nieprzestrzeganie zasad bezpieczeństwa może prowadzić do poważnych obrażeń ciała lub uszkodzenia urządzenia. Kompresor służy wyłącznie do wytwarzania sprężonego powietrza.
Opis urządzenia
Główne elementy kompresora:
- A: Filtr powietrza
- B: Silnik
- C: Koło skrętne
- D: Zbiornik
- E: Koło
- F: Zawór spustowy
- G: Wyłącznik główny
- H: Uchwyt samobieżny
- I: Wtórny regulator ciśnienia
- J: Osłona
- K: Szybkozłączka
- L: Manometry
- M: Otwór inspekcyjny
Instalacja
Po rozpakowaniu urządzenia należy sprawdzić, czy nie uległo uszkodzeniu podczas transportu. Zamontować koła i gumową stopkę zgodnie z instrukcją. Kompresor należy ustawić na płaskiej powierzchni lub o nachyleniu maksymalnie 10 stopni, w dobrze wentylowanym miejscu. Osłona pasa musi znajdować się co najmniej 100 cm od ściany, aby zapewnić odpowiednie chłodzenie.
Podłączenie elektryczne
Sprężarki jednofazowe są wyposażone w kabel z wtyczką z uziemieniem. Sprężarki trzyfazowe wymagają instalacji przez wykwalifikowanego technika. Urządzenie musi być podłączone do obwodu z odpowiednim zabezpieczeniem (wyłącznik różnicowy/termiczny).
Uruchomienie
Przed pierwszym uruchomieniem należy sprawdzić poziom oleju. W przypadku sprężarek trzyfazowych należy sprawdzić kierunek obrotów wentylatora. Uruchomienie odbywa się za pomocą przełącznika ciśnieniowego (pozycja I). Kompresor jest w pełni zautomatyzowany – wyłącza się po osiągnięciu maksymalnego ciśnienia i włącza po spadku do ciśnienia minimalnego.
Konserwacja
- Wymiana oleju: Zaleca się wymianę oleju przed upływem pierwszych 100 godzin pracy. Regularnie sprawdzać poziom oleju (raz w tygodniu).
- Filtr powietrza: Co 50 godzin pracy należy oczyścić element filtrujący (przedmuchać sprężonym powietrzem).
- Kondensat: Należy opróżniać zbiornik z wody co najmniej raz w tygodniu, otwierając kurek spustowy pod zbiornikiem.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem należy sprawdzić zasilanie, bezpieczniki, wyłącznik termiczny oraz poziom oleju. Jeśli kompresor nie zatrzymuje się po osiągnięciu maksymalnego ciśnienia, należy skontaktować się z serwisem.
Informacje o producencie
NEO TOOLS
Praktyczna pomoc
Typowe problemy
Kompresor nie startuje
Sprawdź zasilanie, bezpieczniki, wyłącznik termiczny (dla serii VX/AB) oraz poziom oleju.
Wyciek powietrza przy presostacie
Oczyść zawór zwrotny i jego gniazdo po uprzednim spuszczeniu ciśnienia ze zbiornika.
Kompresor nie zatrzymuje się
Skontaktuj się z serwisem, ponieważ może to oznaczać awarię zaworu bezpieczeństwa.
Przed użyciem
- Sprawdź stan techniczny urządzenia po transporcie.
- Zamontuj koła i gumowe stopki.
- Sprawdź poziom oleju (wskaźnik/bagnet).
- Upewnij się, że napięcie sieciowe jest zgodne z tabliczką znamionową.
- Zapewnij odpowiednią wentylację (min. 100 cm od ściany).
Parametry w praktyce
- Ciśnienie włączenia
- Ciśnienie, przy którym kompresor automatycznie uruchamia się ponownie.
- Ciśnienie wyłączenia
- Ciśnienie, przy którym kompresor automatycznie się zatrzymuje.
- Tryb pracy S1/S3
- S1 - praca ciągła, S3 - praca przerywana (cykliczna).
Ilustracje i schematy

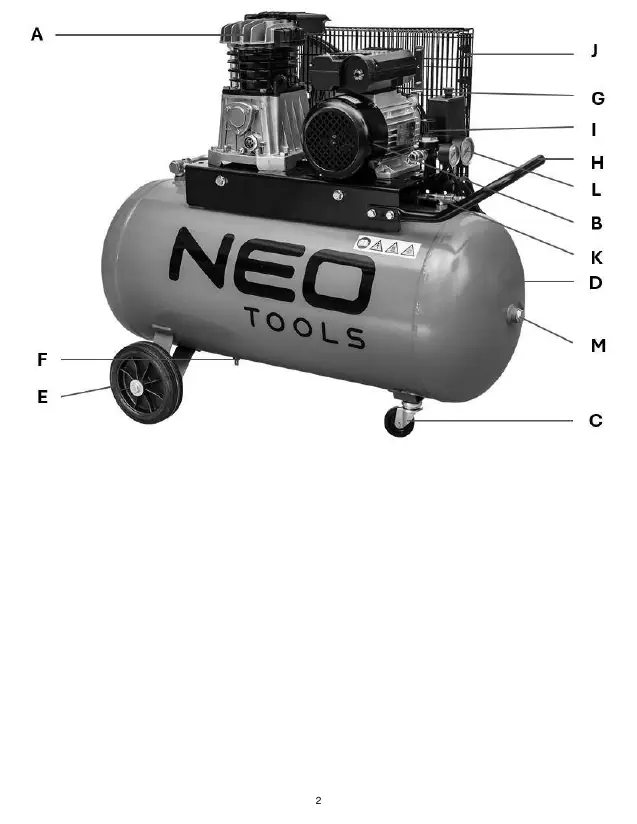

- Strona 2: Schemat budowy kompresora z oznaczeniami elementów (A-M).

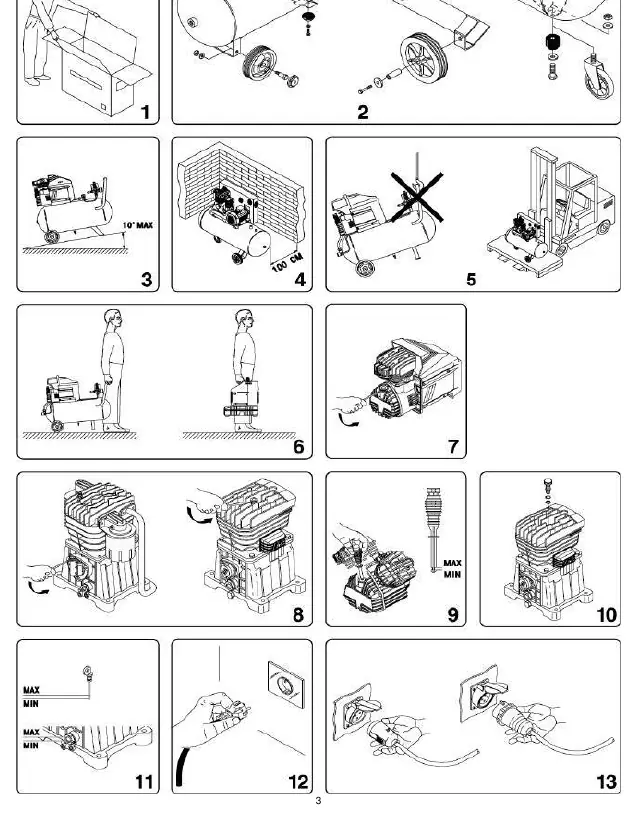

- Strona 3: Ilustrowana instrukcja montażu i uruchomienia (kroki 1-13).
- Strona 4: Schemat regulacji ciśnienia i konserwacji (kroki 14-24).
Zgodność modelu
- Modele 12K030 i 12K031 wymagają zasilania 230V AC.
- Wymagane stosowanie oleju syntetycznego lub mineralnego SAE 15W40 zgodnie z tabelą.
