Instrukcja obsługi kompresora bezolejowego Neo Tools 12K020 / 12K021 / 12K022

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy kompresorów bezolejowych Neo Tools o modelach 12K020, 12K021 oraz 12K022. Urządzenia te służą do wytwarzania sprężonego powietrza dla narzędzi pneumatycznych. Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, przeprowadzić prawidłowy montaż oraz regularnie wykonywać czynności konserwacyjne, takie jak spuszczanie kondensatu ze zbiornika.

Opis urządzenia

• A: Filtr powietrza
• B: Silnik
• C: Uchwyt
• D: Zbiornik
• E: Koło
• F: Zawór spustowy
• G: Wyłącznik główny
• H: Uchwyt samobieżny
• I: Wtórny regulator ciśnienia
• J: Nakrętka zabezpieczająca
• K: Szybkozłączka
• L: Manometr ciśnienia wylotowego
• M: Manometr zbiornika
• N: Otwór inspekcyjny
• O: Stopa podtrzymująca

Montaż i przygotowanie

Produkt wymaga montażu przed pierwszym użyciem:

1. Ustaw kompresor na stabilnej, poziomej powierzchni.
2. Zamontuj kółka transportowe do uchwytów na spodzie zbiornika za pomocą śrub.
3. Zamontuj stopę podporową do uchwytu na spodzie zbiornika.
4. Nakręć filtr powietrza na gwint zgodnie z ruchem wskazówek zegara.
5. Sprawdź dokręcenie zaworu spustowego zbiornika.

Obsługa

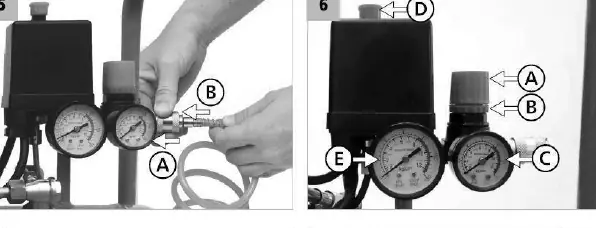

Podłączanie węża: Odciągnij kołnierz szybkozłączki, włóż złącze przewodu i zwolnij kołnierz. Upewnij się, że połączenie jest szczelne.

Ustawianie ciśnienia: Obracaj reduktorem (A), aby zwiększyć lub zmniejszyć ciśnienie robocze. Ustawienie można zablokować nakrętką zabezpieczającą (B).

Start/Stop: Uruchom maszynę naciskając dolną część wyłącznika głównego. Po zakończeniu pracy zawsze wyłączaj urządzenie, spuszczaj ciśnienie i usuwaj kondensat.

Konserwacja i przechowywanie

• Po każdym użyciu: Spuść kondensat ze zbiornika, otwierając zawór spustowy.
• Co 10 godzin pracy: Wyczyść filtr powietrza.
• Co 40 godzin pracy: Sprawdź system pod kątem wycieków (używając wody z mydłem).
• Raz w roku: Zleć przegląd autoryzowanemu serwisowi.

Przechowuj urządzenie w suchym, czystym i zabezpieczonym przed mrozem miejscu (5-30°C).

Rozwiązywanie problemów

W przypadku problemów z uruchomieniem sprawdź zasilanie i bezpieczniki. Jeśli kompresor nie osiąga ciśnienia, sprawdź szczelność zaworu bezpieczeństwa, stan filtra powietrza oraz zawór zwrotny. Wszelkie poważne awarie powinny być usuwane przez autoryzowany serwis.
