Zestaw montażowy radia MeTra 108-GM2B

Opis produktu

Zestaw montażowy MeTra 108-GM2B został zaprojektowany specjalnie dla radia Pioneer DMH-C5500NEX (8 cali) w pojazdach GM SUV i Truck z lat 2007-2014. Panel wykończeniowy posiada matowe czarne wykończenie, które estetycznie integruje się z deską rozdzielczą.

Bezpieczeństwo

Przed przystąpieniem do demontażu fabrycznego radia należy wyjąć kluczyk ze stacyjki i odczekać kilka minut. Podczas testowania nowego sprzętu upewnij się, że wszystkie fabryczne elementy są podłączone przed ponownym włączeniem zapłonu.

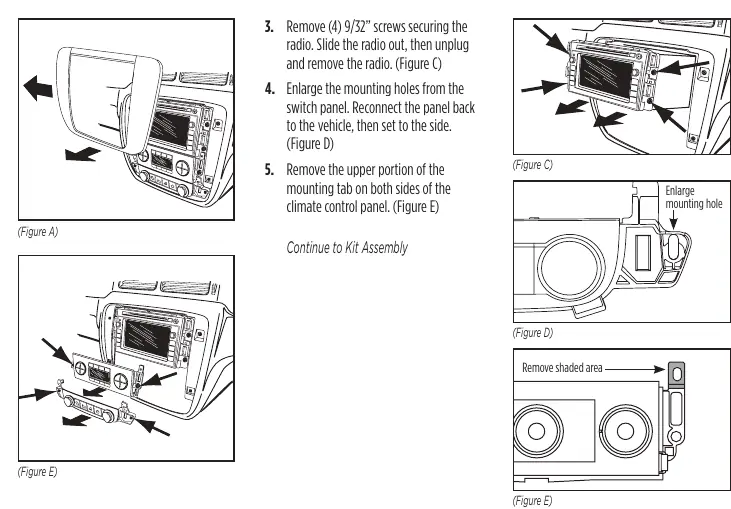

Demontaż deski rozdzielczej

• Odepnij i zdejmij panel wykończeniowy radia.
• Odkręć cztery śruby 9/32 cala mocujące panel przełączników i sterowanie klimatyzacją. Odłącz panel przełączników, a sterowanie klimatyzacją odłóż na bok.
• Odkręć cztery śruby 9/32 cala mocujące radio, wysuń je i odłącz.
• Wymagane jest powiększenie otworów montażowych w panelu przełączników oraz usunięcie górnej części zaczepów montażowych po obu stronach panelu klimatyzacji.

Montaż zestawu

• Przymocuj wyświetlacz radia do wsporników za pomocą sześciu śrub dostarczonych z radiem.
• Przykręć wsporniki radia do obudowy radia za pomocą czterech śrub dostarczonych z radiem.
• Podłącz fabryczną wiązkę przewodów i złącze antenowe, korzystając z odpowiednich adapterów (zalecane produkty Metra lub AXXESS).
• Wsuń złożone radio do deski rozdzielczej i zabezpiecz je za pomocą czterech dołączonych śrub #8 x 1/2 cala.
• Zamontuj sterowanie klimatyzacją za pomocą dwóch śrub #8 x 3/8 cala oraz panel przełączników za pomocą śrub fabrycznych.
• Nałóż sześć klipsów na panel wykończeniowy radia i zamontuj go w desce rozdzielczej w odwrotnej kolejności do demontażu.

Wsparcie techniczne

W przypadku trudności z instalacją należy ponownie sprawdzić instrukcję. Jeśli problem nadal występuje, skontaktuj się z pomocą techniczną Metra pod numerem telefonu 386-257-1187 lub adresem e-mail [email protected]. Zaleca się, aby pojazd był przygotowany do diagnostyki przed kontaktem ze wsparciem.
