Zestaw montażowy radia Metra 108-TO7HG dla Toyota Highlander

Opis produktu

Zestaw montażowy Metra 108-TO7HG został zaprojektowany specjalnie dla pojazdów Toyota Highlander z 2020 roku (wersje bez fabrycznego ekranu 12.3 cala). Umożliwia on estetyczną integrację 8-calowych modułowych radioodbiorników marki Pioneer z deską rozdzielczą pojazdu. Zestaw wykończony jest w kolorze czarnym z połyskiem, co zapewnia spójny wygląd z wnętrzem samochodu.

Bezpieczeństwo i przygotowanie

Przed przystąpieniem do prac należy zachować środki ostrożności. Przed wyjęciem fabrycznego radia należy pozostawić pojazd z wyjętym kluczykiem ze stacyjki na kilka minut. Podczas testowania nowego sprzętu upewnij się, że wszystkie fabryczne elementy są podłączone przed ponownym włączeniem zapłonu.

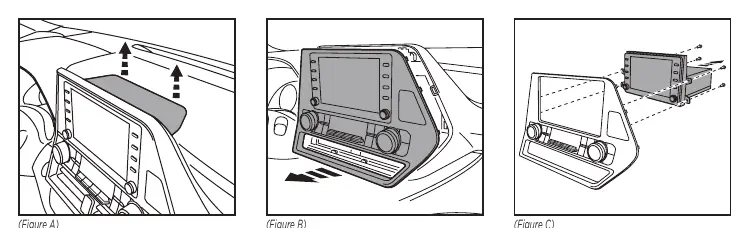

Demontaż deski rozdzielczej

• Odepnij i zdejmij listwę wykończeniową znajdującą się za radiem, a następnie odkręć cztery śruby 10mm.
• Odepnij, odłącz przewody i wyjmij fabryczne radio wraz z panelem.
• Odkręć cztery śruby typu Phillips mocujące fabryczne radio do panelu deski rozdzielczej.

Montaż zestawu

• Przymocuj wsporniki radia do obudowy urządzenia, używając śrub dostarczonych z radiem.
• Wsuń obudowę radia w deskę rozdzielczą i zabezpiecz ją za pomocą fabrycznych śrub.
• Przymocuj wyświetlacz radia do wsporników ekranu za pomocą sześciu śrub dostarczonych z radiem.
• Umieść panele wykończeniowe radia w fabrycznym panelu deski rozdzielczej, a następnie zamontuj zespół ekranu radia, zabezpieczając go fabrycznymi śrubami.
• Podłącz fabryczną wiązkę przewodów oraz złącze antenowe. Zaleca się stosowanie odpowiednich adapterów marki Metra lub Axxess.
• Połącz wyświetlacz radia z obudową i przeprowadź ponowny montaż deski rozdzielczej w odwrotnej kolejności do demontażu.

Wymagane narzędzia

• Narzędzie do demontażu paneli
• Klucz nasadowy 10mm
• Śrubokręt krzyżakowy (Phillips)
