Zestaw montażowy radia Metra 108-CH4 do Jeep Commander

Opis produktu

Zestaw montażowy Metra 108-CH4 został zaprojektowany specjalnie do instalacji 8-calowego radia Pioneer DMH-C5500NEX w pojazdach Jeep Commander (bez nawigacji) z roczników 2006-2007. Ramka jest dostępna w kolorach dopasowanych do fabrycznego wykończenia wnętrza: szarym (108-CH4G) oraz ciemnym khaki (108-CH4DK).

Bezpieczeństwo i przygotowanie

Przed przystąpieniem do demontażu fabrycznego radia należy wyjąć kluczyk ze stacyjki i odczekać kilka minut. Podczas testowania nowego sprzętu upewnij się, że wszystkie fabryczne podzespoły są podłączone przed przekręceniem kluczyka w pozycję zapłonu.

Demontaż deski rozdzielczej

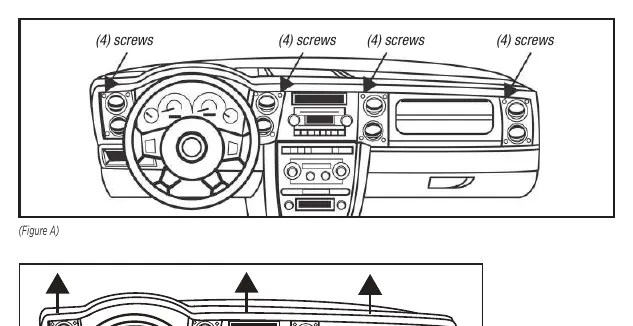

• Odkręć 16 śrub 5mm typu Allen zabezpieczających panel wykończeniowy deski rozdzielczej.
• Odepnij i zdejmij panel wykończeniowy.
• Odkręć 4 śruby 9/32 cala mocujące fabryczne radio, wysuń je, odłącz przewody i wyjmij urządzenie.

Przygotowanie zestawu

Przed montażem nowego radia należy przygotować fabryczny panel:

• Używając lutownicy lub narzędzia tnącego, usuń plastikowe zgrzewy trzymające fabryczną ramkę radia.
• Za pomocą narzędzia do podważania wyjmij fabryczną ramkę ze środka panelu deski rozdzielczej, uważając, aby nie uszkodzić otworów montażowych.
• Wepnij nową ramkę radia, umieść nasadki zabezpieczające na 4 otworach na śruby i przykręć je za pomocą dołączonych śrub krzyżakowych.

Montaż radia

• Przymocuj obudowę radia do wsporników za pomocą 4 śrub dostarczonych z radiem.
• Przymocuj ekran wyświetlacza do wsporników za pomocą kolejnych 4 śrub dostarczonych z radiem.
• Podłącz fabryczną wiązkę przewodów oraz złącze antenowe do radia (zaleca się użycie odpowiednich adapterów Metra lub Axxess).
• Wsuń radio do deski rozdzielczej i zabezpiecz je fabrycznymi śrubami.
• Złóż deskę rozdzielczą w odwrotnej kolejności do demontażu.
