Instrukcja montażu zestawu montażowego Metra 108-CH4
Kompletny przewodnik instalacji zestawu montażowego Metra 108-CH4 w samochodzie Jeep Commander (2006-2007). Instrukcja zawiera kroki demontażu deski rozdzielczej, przygotowania zestawu oraz montażu radia Pioneer DMH-C5500NEX.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zestaw montażowy Metra 108-CH4 został zaprojektowany specjalnie dla pojazdów Jeep Commander (2006-2007) bez fabrycznej nawigacji, umożliwiając instalację radia Pioneer DMH-C5500NEX (8 cali). Przed przystąpieniem do prac należy upewnić się, że pojazd jest wyłączony, a kluczyk wyjęty ze stacyjki na kilka minut przed demontażem fabrycznego radia. Wszelkie testy sprzętu należy przeprowadzać przy podłączonych wszystkich fabrycznych komponentach przed przekręceniem kluczyka w stacyjce.
Wymagane narzędzia
- Klucz nasadowy 9/32"
- Śrubokręt imbusowy 5mm
- Narzędzie do demontażu paneli
- Śrubokręt krzyżakowy
- Lutownica lub narzędzie tnące
Demontaż deski rozdzielczej
- Odkręć 16 śrub imbusowych 5mm zabezpieczających panel wykończeniowy deski rozdzielczej.
- Odepnij zatrzaski i zdejmij panel wykończeniowy deski rozdzielczej.
- Odkręć 4 śruby 9/32" mocujące radio. Wysuń radio, odłącz przewody i wyjmij urządzenie.
Przygotowanie zestawu
- Używając lutownicy lub narzędzia tnącego, usuń plastikowe zgrzewy trzymające fabryczną ramkę radia.
- Za pomocą narzędzia do podważania (pry tool) wyjmij fabryczną ramkę radia ze środka panelu deski rozdzielczej. Uważaj, aby nie uszkodzić otworów montażowych.
- Wepnij nową ramkę radia, a następnie umieść nasadki zabezpieczające (retaining caps) na 4 otworach na śruby. Zabezpiecz całość za pomocą dołączonych śrub krzyżakowych.
Montaż radia
- Przymocuj obudowę radia do wsporników (radio brackets) za pomocą śrub dostarczonych z radiem.
- Przymocuj ekran wyświetlacza do wsporników za pomocą śrub dostarczonych z radiem.
- Podłącz fabryczną wiązkę przewodów oraz złącze antenowe do radia. Metra zaleca użycie odpowiednich adapterów (np. CHTO-01, 40-CR10). Przetestuj działanie radia.
- Wsuń radio do deski rozdzielczej i zabezpiecz je fabrycznymi śrubami.
- Zainstaluj ponownie deskę rozdzielczą w odwrotnej kolejności do demontażu.
Wsparcie techniczne
W razie trudności z instalacją, skontaktuj się z pomocą techniczną Metra pod numerem telefonu 386-257-1187 lub adresem e-mail [email protected]. Przed kontaktem upewnij się, że instalacja została wykonana zgodnie z instrukcją i przeprowadź kroki rozwiązywania problemów.
Informacje o producencie
Metra Electronics
Praktyczna pomoc
Typowe problemy
Radio nie działa poprawnie po instalacji.
Upewnij się, że wszystkie fabryczne urządzenia są podłączone przed przekręceniem kluczyka w stacyjce.
Trudności z dopasowaniem elementów.
Sprawdź, czy używasz odpowiednich śrub dla obudowy radia i ekranu wyświetlacza – wymagają one różnych typów śrub dostarczonych z radiem.
Przed użyciem
- Pozostaw pojazd z wyjętym kluczykiem ze stacyjki na kilka minut przed demontażem radia.
- Przygotuj narzędzia: klucz nasadowy 9/32", śrubokręt imbusowy 5mm, narzędzie do demontażu paneli, śrubokręt krzyżakowy, lutownicę lub narzędzie tnące.
- Upewnij się, że posiadasz odpowiednie adaptery (np. CHTO-01, 40-CR10).
- Sprawdź, czy posiadasz wszystkie elementy zestawu: ramkę, wsporniki, nasadki i śruby.
Ilustracje i schematy

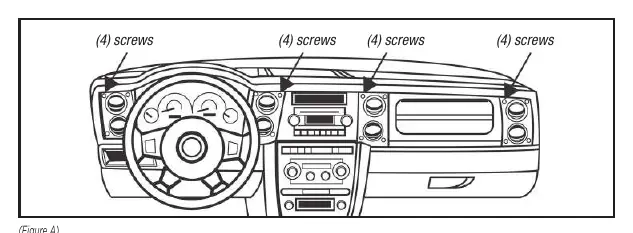

- Schemat demontażu pokazuje lokalizację 16 śrub mocujących panel deski rozdzielczej.
- Schemat przygotowania zestawu ilustruje usuwanie plastikowych zgrzewów z fabrycznej ramki.
- Schemat montażu pokazuje sposób przykręcenia radia i ekranu do wsporników montażowych.
Zgodność modelu
- Kompatybilny z Jeep Commander 2006-2007 (bez fabrycznej nawigacji).
- Zaprojektowany specjalnie dla radia Pioneer DMH-C5500NEX 8-cali.
