Instrukcja montażu zestawu radiowego Metra 107-KI2HG do Kia K5
Dowiedz się, jak zainstalować zestaw radiowy Metra 107-KI2HG w samochodzie Kia K5 (2021+). Kompletny przewodnik krok po kroku dotyczący demontażu deski rozdzielczej i montażu radia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Zestaw montażowy Metra 107-KI2HG został zaprojektowany specjalnie dla samochodów Kia K5 (roczniki 2021 i nowsze) w celu instalacji modułowych radioodbiorników Pioneer 6.8" (np. DMH-C2550NEX, DMH-C2500NEX). Przed przystąpieniem do prac należy odłączyć ujemną klemę akumulatora. Do montażu wymagane są: narzędzie do demontażu paneli oraz śrubokręt krzyżakowy.
Demontaż deski rozdzielczej
Proces demontażu wymaga ostrożnego usuwania paneli wykończeniowych:

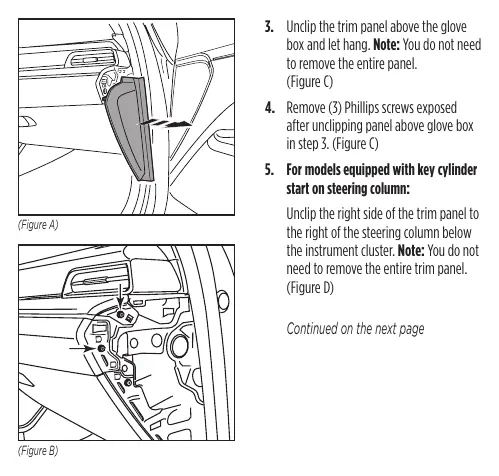

- Odłącz i zdejmij panel wykończeniowy po stronie pasażera.
- Odkręć dwie śruby krzyżakowe odsłonięte po zdjęciu panelu bocznego.
- Odłącz panel nad schowkiem (nie trzeba go całkowicie usuwać) i odkręć trzy śruby krzyżakowe.
- W modelach z kluczykiem, odłącz prawą stronę panelu pod zestawem wskaźników.
- Zdejmij panel pod radiem.
- Zdejmij mały panel za ekranem radia i odkręć dwie śruby.

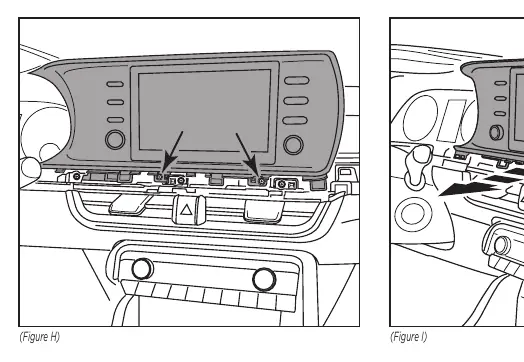

- Odkręć dwie śruby pod ekranem radia.
- Odłącz i wyjmij ekran radia wraz z obudową.
Przygotowanie zestawu
Przed montażem radia należy przygotować elementy zestawu:
- Zamocuj cztery dołączone klipsy panelu do tylnego panelu (back panel).
Montaż zestawu
Montaż radia w zestawie przebiega następująco:

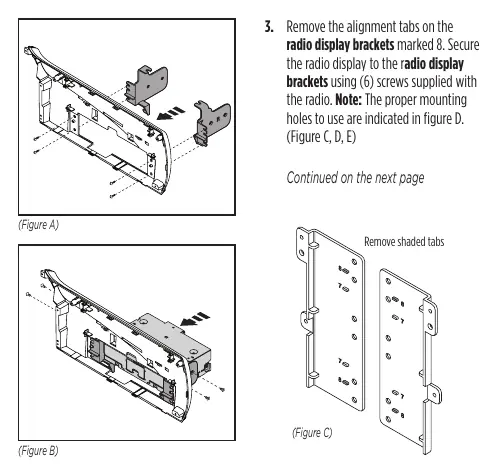

- Zamocuj wsporniki obudowy radia (radio chassis brackets) do tylnego panelu za pomocą czterech śrub #8 x 3/8".
- Przykręć obudowę radia do wsporników za pomocą śrub dostarczonych z radiem. Poprowadź kabel wyświetlacza do wnętrza panelu.
- Usuń wypustki wyrównujące na wspornikach wyświetlacza (oznaczone jako 8).
- Zamocuj wyświetlacz radia do wsporników wyświetlacza za pomocą sześciu śrub dostarczonych z radiem. Użyj odpowiednich otworów montażowych dla wyświetlacza 7".

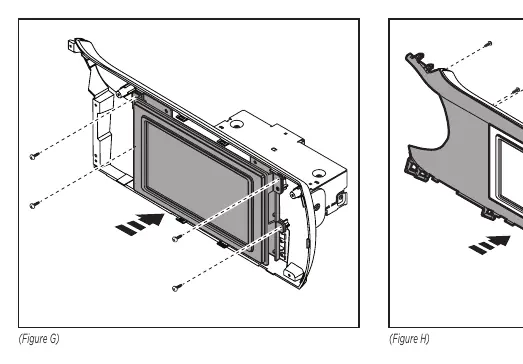

- Podłącz kabel do wyświetlacza, umieść panel wykończeniowy wyświetlacza i zabezpiecz go czterema śrubami #4 x 3/8".
- Zamocuj przedni panel do zespołu radia/tylnego panelu za pomocą sześciu śrub #4 x 3/8".
- Podłącz wiązkę przewodów fabrycznych i złącze antenowe (zalecane użycie adapterów Metra/Axxess).
- Wepnij zespół radia w deskę rozdzielczą i zabezpiecz fabrycznymi śrubami.
- Złóż deskę rozdzielczą w odwrotnej kolejności.
Wsparcie techniczne
W razie trudności z instalacją, wsparcie techniczne Metra jest dostępne pod numerem telefonu 386-257-1187 lub adresem e-mail [email protected]. Godziny pracy wsparcia: poniedziałek - piątek 9:00 - 19:00, sobota 10:00 - 19:00, niedziela 10:00 - 16:00 (czasu wschodniego EST).
Informacje o producencie
Metra Electronics
Praktyczna pomoc
Typowe problemy
Radio nie uruchamia się po montażu
Upewnij się, że wszystkie połączenia wiązki przewodów są bezpieczne i że akumulator został poprawnie podłączony.
Trudności z dopasowaniem panelu
Sprawdź, czy wszystkie klipsy panelu zostały poprawnie zamontowane na tylnym panelu i czy nie ma przeszkód wewnątrz deski rozdzielczej.
Przed użyciem
- Odłącz ujemną klemę akumulatora przed rozpoczęciem prac.
- Przygotuj narzędzie do demontażu paneli (panel removal tool).
- Przygotuj śrubokręt krzyżakowy (Phillips).
- Upewnij się, że posiadasz odpowiedni adapter wiązki przewodów i anteny (sprzedawane oddzielnie).
- Sprawdź, czy posiadasz radio Pioneer zgodne z zestawem.
Parametry w praktyce
- Kompatybilność pojazdu
- Kia K5 2021 i nowsze.
- Zastosowanie radia
- Zaprojektowane dla modułowych radioodbiorników Pioneer 6.8" (np. DMH-C2550NEX, DMH-C2500NEX).
Ilustracje i schematy
- Demontaż deski: Ilustracje pokazują punkty podważania paneli i lokalizację śrub mocujących.
- Montaż zestawu: Schematy przedstawiają sposób łączenia wsporników radia i wyświetlacza z panelem głównym.
Zgodność modelu
- Wymaga adapterów wiązki przewodów i anteny (sprzedawane oddzielnie).
