Instrukcja montażu zestawu radiowego Metra 108-TO7HG do Toyota Highlander
Szybki przewodnik instalacji zestawu radiowego Metra 108-TO7HG w samochodzie Toyota Highlander 2020. Dowiedz się, jak bezpiecznie zdemontować deskę rozdzielczą i zamontować radio Pioneer 8" krok po kroku.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy montażu zestawu radiowego Metra 108-TO7HG w samochodzie Toyota Highlander z rocznika 2020, wyposażonym w fabryczny system bez ekranu 12.3 cala. Zestaw został zaprojektowany specjalnie dla modularnych radioodbiorników Pioneer 8". Przed przystąpieniem do prac upewnij się, że posiadasz wszystkie niezbędne elementy i narzędzia. Uwaga: Przed demontażem fabrycznego radia należy wyłączyć zapłon i wyjąć kluczyk ze stacyjki na kilka minut. Podczas testowania nowego sprzętu upewnij się, że wszystkie fabryczne podzespoły są podłączone przed ponownym włączeniem zapłonu.
Wymagane narzędzia
- Narzędzie do demontażu paneli
- Klucz nasadowy 10mm
- Śrubokręt krzyżakowy

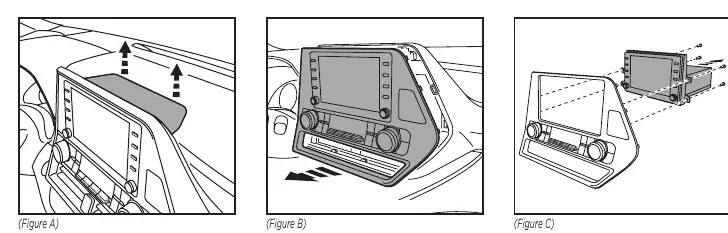

Demontaż deski rozdzielczej
- Użyj narzędzia do demontażu paneli, aby odpiąć i zdjąć wykończenie znajdujące się za radiem.
- Odkręć cztery śruby 10mm, które staną się widoczne po zdjęciu panelu.
- Odepnij wtyczki, odłącz radio i wyjmij je wraz z panelem.
- Odkręć cztery śruby krzyżakowe mocujące fabryczne radio do panelu deski rozdzielczej.

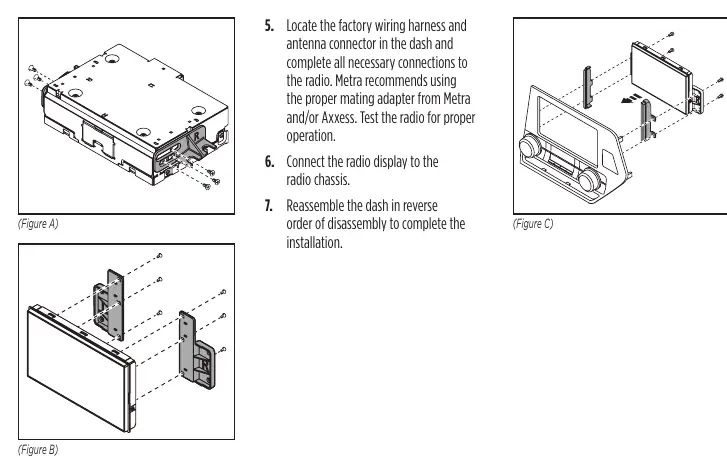

Montaż zestawu
Uwaga: Do kroków 1 i 2 należy odnieść się do instrukcji obsługi radia, aby dobrać odpowiednie śruby, ponieważ ekran i chassis radia wymagają różnych typów wkrętów.
- Przymocuj wsporniki radia (radio brackets) do chassis radia za pomocą czterech śrub dostarczonych z radiem.
- Wsuń chassis radia do deski rozdzielczej i zabezpiecz je za pomocą fabrycznych śrub.
- Przymocuj wyświetlacz radia do wsporników ekranu (screen brackets) za pomocą sześciu śrub dostarczonych z radiem.
- Umieść panele wykończeniowe radia (radio trim panels) w fabrycznym panelu deski rozdzielczej, a następnie zamontuj zespół ekranu radia i zabezpiecz go fabrycznymi śrubami.
Podłączenia i uruchomienie
Zlokalizuj fabryczną wiązkę przewodów oraz złącze antenowe w desce rozdzielczej. Wykonaj wszystkie niezbędne połączenia z radiem. Metra zaleca użycie odpowiednich adapterów (np. wiązka 70-1765 dla systemów bez wzmacniacza oraz adapter antenowy 40-LX11). Po wykonaniu połączeń podłącz wyświetlacz radia do chassis i zmontuj deskę rozdzielczą w odwrotnej kolejności do demontażu.
Informacje o producencie
Metra Electronics
Praktyczna pomoc
Typowe problemy
Radio nie uruchamia się po montażu
Upewnij się, że wszystkie fabryczne złącza są poprawnie wpięte przed przekręceniem kluczyka w stacyjce.
Trudności z dopasowaniem elementów
Sprawdź, czy używasz właściwych śrub dla ekranu i chassis radia, zgodnie z instrukcją producenta radia.
Przed użyciem
- Wyłącz zapłon i wyjmij kluczyk na kilka minut przed rozpoczęciem prac.
- Przygotuj narzędzia: śrubokręt krzyżakowy, klucz nasadowy 10mm, narzędzie do paneli.
- Upewnij się, że posiadasz odpowiedni adapter antenowy (np. 40-LX11).
- Upewnij się, że posiadasz odpowiednią wiązkę przewodów (np. 70-1765 dla systemów bez wzmacniacza).
- Sprawdź, czy radio Pioneer 8" jest kompatybilne z tym zestawem.
Parametry w praktyce
- Kompatybilność pojazdu
- Toyota Highlander 2020 (modele bez fabrycznego ekranu 12.3 cala).
- Zastosowanie
- Montaż modularnych radioodbiorników Pioneer 8".
Ilustracje i schematy
- Rysunki w sekcji Dash Disassembly pokazują kolejność demontażu paneli i śrub.
- Rysunki w sekcji Kit Assembly pokazują sposób montażu wsporników do chassis i ekranu.
Zgodność modelu
- Tylko dla modeli bez fabrycznego ekranu 12.3 cala.
- Wymaga oddzielnego zakupu wiązki przewodów i adaptera antenowego.
