Instrukcja obsługi omomierza Metrel MicroOhm 10A

Szybki przewodnik po obsłudze omomierza Metrel MicroOhm 10A. Dowiedz się, jak wykonywać pomiary rezystancji metodą czteroprzewodową, konfigurować tryby pracy i dbać o urządzenie.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Panel przedni urządzenia Strona 11 Złącza pomiarowe Strona 12 Komora baterii Strona 14 Standardowy zestaw akcesoriów Strona 15 Ekran pomiarowy Strona 16

Najważniejsze informacje

Metrel MicroOhm 10A (MI 3250) to przenośny omomierz niskich rezystancji wykorzystujący metodę czteroprzewodową (Kelvin). Urządzenie służy do pomiarów rezystancji styków, przekaźników, złączy, szyn zbiorczych, uzwojeń silników i transformatorów oraz połączeń kablowych. Ważne: Pomiary należy wykonywać wyłącznie na obiektach pozbawionych napięcia. Urządzenie nie może być używane w systemach o napięciu wyższym niż 300 V.

Opis urządzenia

Urządzenie wyposażone jest w wyświetlacz LCD 320x240, złącza pomiarowe (C1, C2, P1, P2), porty komunikacyjne (USB, RS232) oraz komorę baterii. Panel przedni zawiera przyciski sterujące: START/STOP, MEM (pamięć), SELECT (wybór), przyciski nawigacyjne, ESC oraz przycisk podświetlenia.

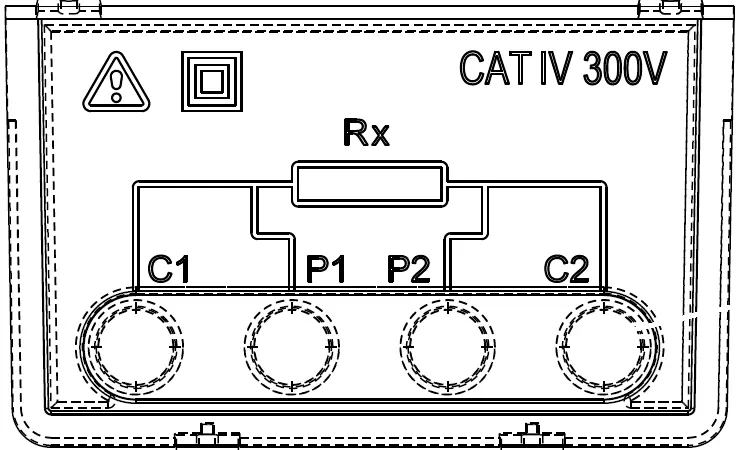

Złącza pomiarowe
Złącza pomiarowe

Elementy zestawu

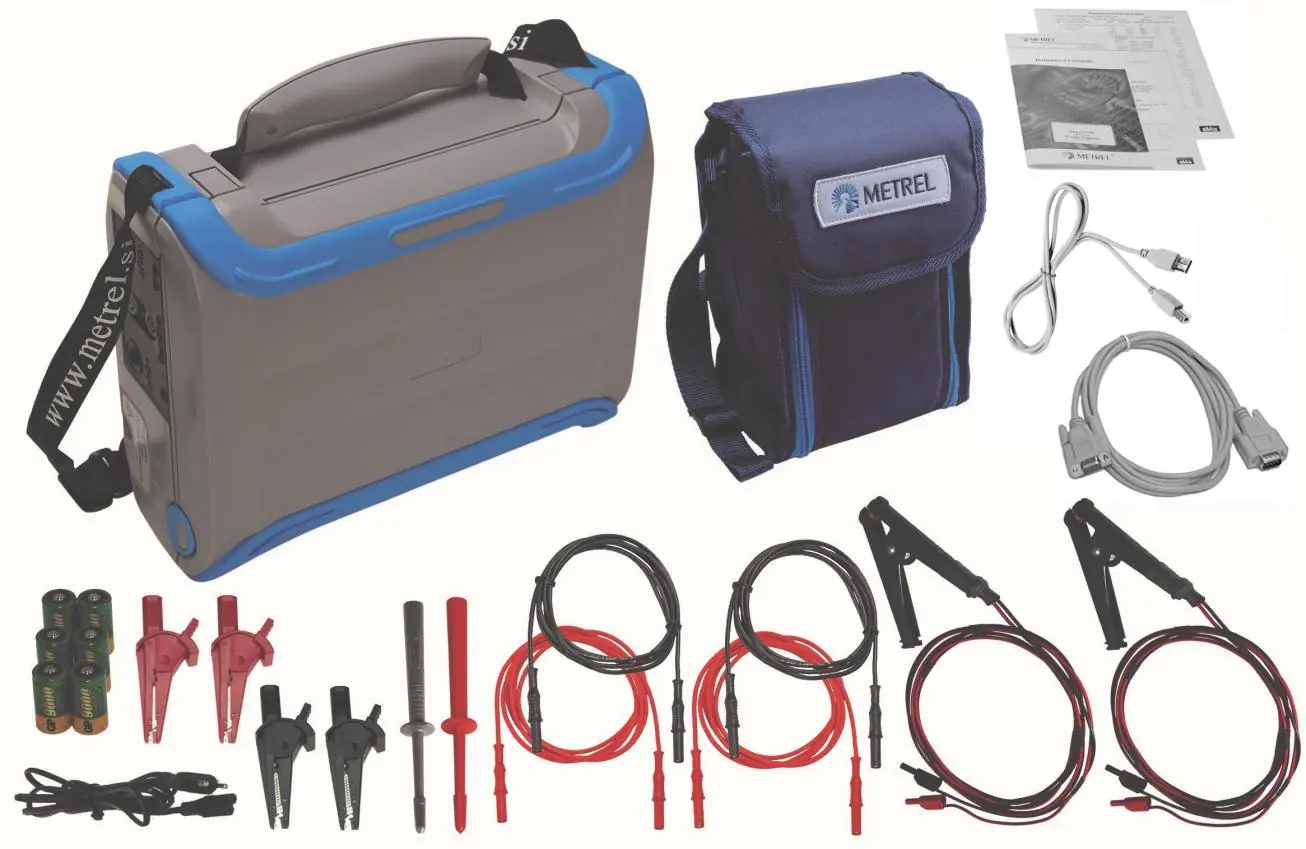

Standardowy zestaw akcesoriów
Standardowy zestaw akcesoriów
  • Omomierz MI 3250 MicroOhm 10A
  • Przewody pomiarowe prądowe (Kelvin) i potencjałowe
  • Krokodylki i sondy pomiarowe
  • Kabel zasilający
  • Akumulatory NiMH (6 szt.)
  • Kable komunikacyjne (USB, RS232)
  • Torba na akcesoria
  • Certyfikat kalibracji

Zasilanie i akumulatory

Urządzenie może być zasilane z sieci lub z sześciu akumulatorów Ni-MH/Ni-Cd (zalecana pojemność 3500 mAh). Ładowanie odbywa się automatycznie po podłączeniu zasilania sieciowego. W przypadku nowych lub długo nieużywanych akumulatorów zaleca się przeprowadzenie 2-4 cykli pełnego ładowania i rozładowania w celu przywrócenia ich pojemności.

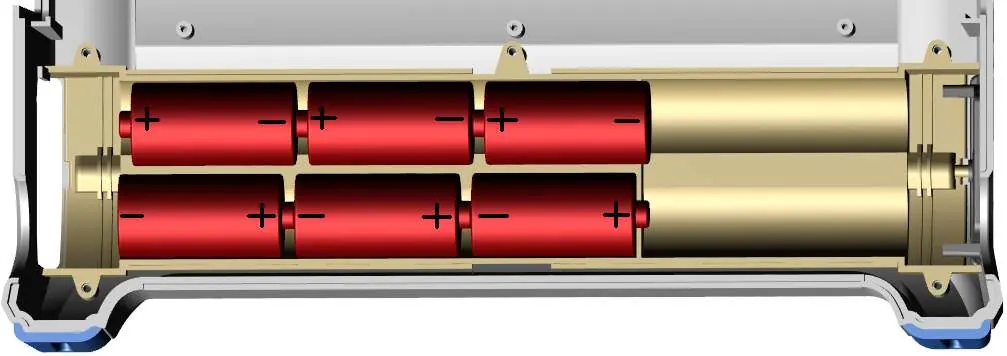

Komora baterii
Komora baterii

Tryby pomiarowe

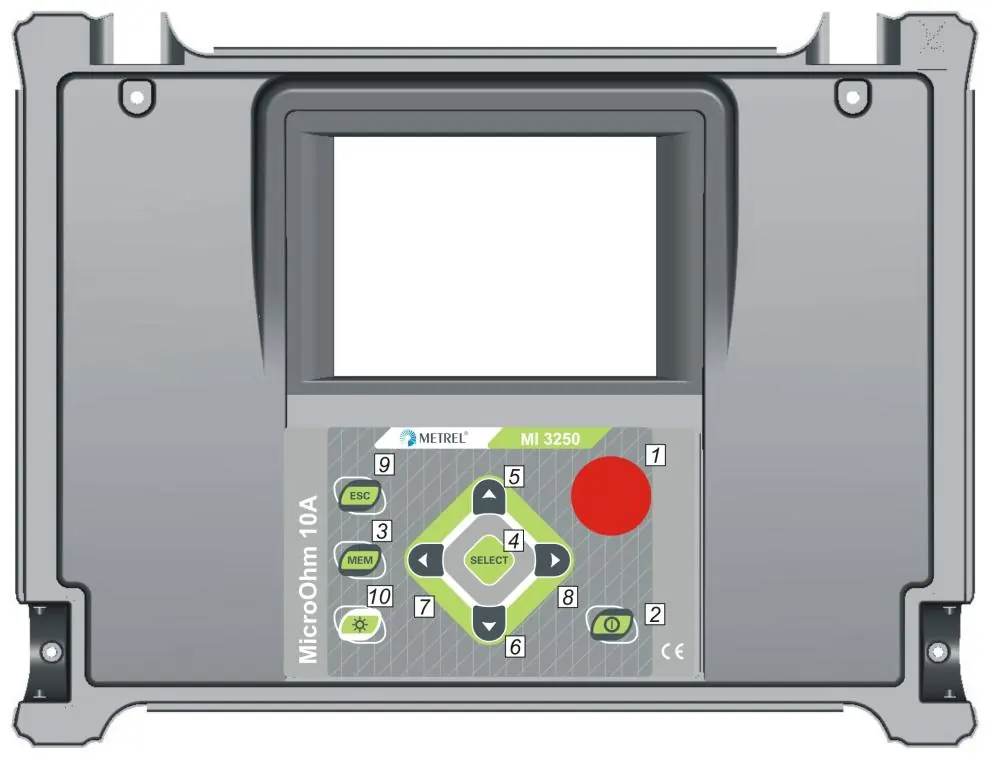

Panel przedni urządzenia
Panel przedni urządzenia
Ekran pomiarowy
Ekran pomiarowy
  • Single (Pojedynczy): Pojedynczy pomiar dwukierunkowy z eliminacją wpływu siły termoelektrycznej (EMF).
  • Continuous (Ciągły): Ciągłe pomiary dwukierunkowe, zatrzymywane ręcznie.
  • Automatic (Automatyczny): Pomiar uruchamiany automatycznie po podłączeniu do obiektu.
  • Inductive (Indukcyjny): Pomiar jednokierunkowy przeznaczony dla obiektów indukcyjnych (silniki, transformatory).
  • Unidirectional (Jednokierunkowy): Pomiar jednokierunkowy o zadanym czasie trwania.

Komunikacja

Urządzenie umożliwia przesyłanie zapisanych wyników do komputera PC za pomocą oprogramowania HVLink PRO przez złącze USB lub RS232. Przed użyciem USB należy zainstalować odpowiednie sterowniki na komputerze.

Konserwacja

Obudowę należy czyścić miękką szmatką zwilżoną wodą z mydłem lub alkoholem. Nie używać rozpuszczalników na bazie ropy naftowej. Zaleca się coroczną kalibrację urządzenia w autoryzowanym serwisie.

Dane techniczne

  • Zakres pomiarowy: 0,1 µΩ – 2 kΩ
  • Prąd pomiarowy: 1 mA – 10 A
  • Kategoria pomiarowa: CAT IV / 300 V
  • Waga: 2,8 kg
  • Pamięć: 1000 lokalizacji

Praktyczna pomoc

Typowe problemy

Urządzenie nie włącza się lub wyświetla komunikat o braku baterii

Sprawdź poprawność włożenia akumulatorów w komorze baterii lub naładuj je.

Ostrzeżenie o wysokim napięciu na zaciskach

Odłącz urządzenie od obiektu. Pomiar nie zostanie wykonany, jeśli na zaciskach wykryto napięcie powyżej 8 V.

Błędy pomiarowe lub wysoka rezystancja

Upewnij się, że styki obiektu są czyste i wolne od tlenków. Sprawdź poprawność połączenia przewodów w pętli C1-C2.

Krótki czas pracy na baterii

Przeprowadź 2-4 cykle pełnego ładowania i rozładowania akumulatorów.

Przed użyciem

  • Sprawdź stan naładowania akumulatorów.
  • Upewnij się, że obiekt pomiarowy jest całkowicie odłączony od zasilania (pozbawiony energii).
  • Wyczyść punkty styku na obiekcie pomiarowym.
  • Podłącz przewody zgodnie ze schematem dla wybranego trybu.
  • Wybierz odpowiedni tryb pomiarowy i parametry (prąd, zakres).

Parametry w praktyce

Metoda czteroprzewodowa (Kelvin)
Eliminuje wpływ rezystancji przewodów pomiarowych na wynik, zapewniając wysoką dokładność przy niskich rezystancjach.
CAT IV / 300 V
Klasa bezpieczeństwa urządzenia, dopuszczająca pracę w instalacjach o napięciu do 300 V.
Eliminacja EMF
Automatyczna funkcja usuwająca błędy wynikające z sił termoelektrycznych na stykach metali.

Ilustracje i schematy

  • Panel przedni: przyciski 1-10 służą do sterowania pomiarem, nawigacji w menu i zarządzania pamięcią.
  • Złącza: C1/C2 to zaciski prądowe, P1/P2 to zaciski napięciowe.
  • Komora baterii: wymaga zachowania poprawnej polaryzacji ogniw.

Zgodność modelu

  • Używaj wyłącznie oryginalnych akcesoriów pomiarowych dostarczonych przez producenta.
  • Nie używaj standardowych baterii alkalicznych podczas ładowania akumulatorów (ryzyko wybuchu).
