Instrukcja obsługi myjki ciśnieniowej Michelin MPX 14E / MPX 16E

Szybki przewodnik po instrukcji obsługi myjki ciśnieniowej Michelin MPX 14E oraz MPX 16E. Dowiedz się, jak złożyć urządzenie, podłączyć wodę i prąd, bezpiecznie korzystać z myjki oraz rozwiązywać najczęstsze problemy.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat elementów zestawu Strona 3 Instrukcja montażu Strona 4 Konserwacja i przechowywanie Strona 6

Najważniejsze informacje

Niniejsza instrukcja dotyczy myjek ciśnieniowych Michelin MPX 14E oraz MPX 16E. Urządzenia te są przeznaczone do użytku domowego (nieprofesjonalnego) do czyszczenia pojazdów, maszyn, łodzi i innych powierzchni przy użyciu czystej wody i biodegradowalnych detergentów. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w tym z zakazem kierowania strumienia wody w stronę ludzi, zwierząt, urządzeń elektrycznych oraz samego urządzenia.

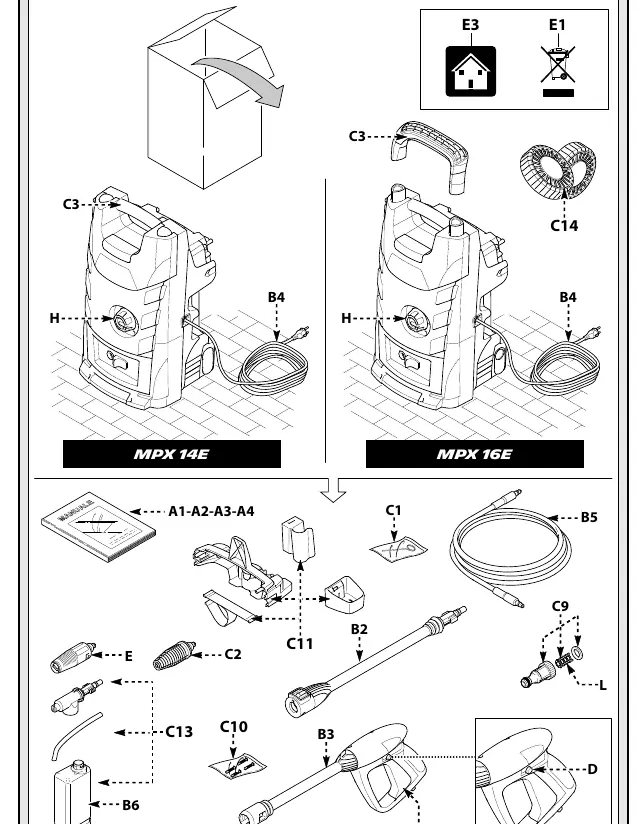

Opis urządzenia i elementy zestawu

Główne komponenty urządzenia obejmują:

Schemat elementów zestawu
Schemat elementów zestawu
  • Pistolet z bezpiecznikiem (B3)
  • Lanca (B2)
  • Wąż wysokociśnieniowy (B5)
  • Kabel elektryczny z wtyczką (B4)
  • Zbiornik na detergent (B6)
  • Dysza (E)
  • Filtr wody (L)

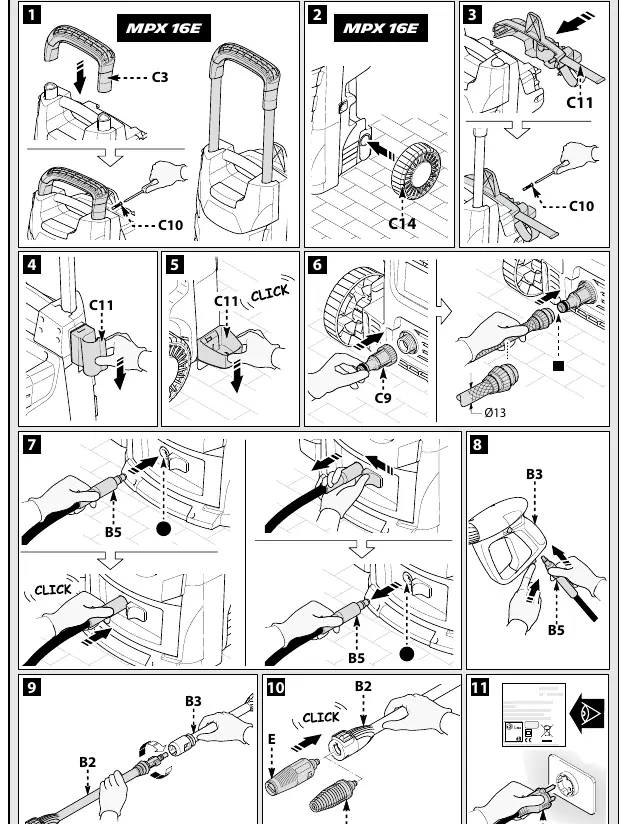

Montaż i przygotowanie

Urządzenie dostarczane jest częściowo zmontowane. Proces montażu (zgodnie z rysunkami w instrukcji) obejmuje:

Instrukcja montażu
Instrukcja montażu
  1. Montaż uchwytu (C3) oraz kół (C14) w modelu MPX 16E.
  2. Podłączenie wsporników (C11) i akcesoriów.
  3. Montaż węża wysokociśnieniowego do pistoletu i urządzenia.
  4. Podłączenie lancy do pistoletu.

Podłączenie wody i zasilania

Przed podłączeniem należy sprawdzić, czy napięcie i częstotliwość zasilania są zgodne z tabliczką znamionową urządzenia. W przypadku korzystania z przedłużacza, musi on być odpowiedni do użytku zewnętrznego. Woda doprowadzana do urządzenia musi być czysta lub filtrowana. Wąż doprowadzający wodę powinien mieć średnicę co najmniej 13 mm i nie przekraczać 25 m długości. W przypadku pobierania wody z otwartych zbiorników, należy pamiętać o odpowietrzeniu układu przed uruchomieniem.

Obsługa urządzenia

Procedura uruchamiania:

  1. Otwórz całkowicie kran doprowadzający wodę.
  2. Zwolnij bezpiecznik (D) na pistolecie.
  3. Naciśnij spust pistoletu na kilka sekund, aby usunąć powietrze, a następnie włącz urządzenie przełącznikiem (H) w pozycję ON/I.

Podczas pracy, po puszczeniu spustu pistoletu, silnik automatycznie się wyłącza (system TSS). Aby użyć detergentu, należy zamontować zestaw (C13) i postępować zgodnie z instrukcją dozowania. Nie należy dopuszczać do pracy urządzenia na sucho.

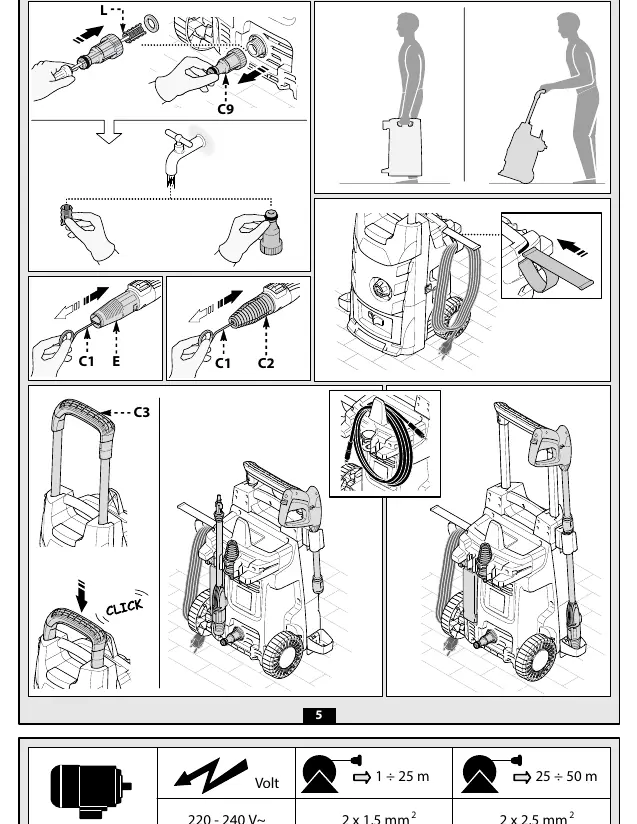

Konserwacja i przechowywanie

Regularna konserwacja jest kluczowa dla żywotności urządzenia:

Konserwacja i przechowywanie
Konserwacja i przechowywanie
  • Po każdym użyciu należy wyczyścić dyszę za pomocą dołączonego narzędzia (C1).
  • Sprawdzaj filtr wody (L) przed każdym użyciem i czyść go w razie potrzeby.
  • Przed przechowywaniem na zimę, przepłucz urządzenie niekorozyjnym, nietoksycznym środkiem przeciw zamarzaniu.
  • Przechowuj urządzenie w suchym miejscu, zabezpieczonym przed mrozem.

Rozwiązywanie problemów

W przypadku problemów z ciśnieniem, sprawdź czy dysza nie jest zużyta, filtr wody nie jest zatkany, a wąż doprowadzający wodę jest szczelny. Jeśli silnik buczy, ale nie startuje, sprawdź napięcie sieciowe lub skontaktuj się z autoryzowanym serwisem.

Praktyczna pomoc

Typowe problemy

Pomp nie osiąga ciśnienia roboczego

Sprawdź czy dysza nie jest zużyta, filtr wody nie jest zatkany, czy woda jest podłączona poprawnie i czy w pompie nie ma powietrza (odpowietrz układ).

Silnik buczy, ale nie startuje

Sprawdź napięcie sieciowe, stan przedłużacza lub skontaktuj się z serwisem (możliwy problem z systemem TSS).

Wycieki wody

Sprawdź stan uszczelek; w razie potrzeby skontaktuj się z serwisem w celu wymiany.

Urządzenie nie pobiera detergentu

Sprawdź czy detergent nie jest zbyt gęsty (rozcieńcz wodą) lub czy układ nie jest zatkany.

Przed użyciem

  • Sprawdź czy napięcie i częstotliwość zasilania są zgodne z tabliczką znamionową.
  • Upewnij się, że wąż wysokociśnieniowy i pistolet nie są uszkodzone.
  • Sprawdź czy filtr wody jest czysty i drożny.
  • Upewnij się, że woda dopływa do urządzenia z odpowiednim ciśnieniem.
  • Sprawdź czy wszystkie połączenia są szczelne.

Parametry w praktyce

Max ciśnienie
Maksymalne ciśnienie robocze (MPX 14E: 11 MPa, MPX 16E: 12,5 MPa).
Max przepływ
Maksymalna wydajność pompy (MPX 14E: 6,5 l/min, MPX 16E: 7 l/min).

Ilustracje i schematy

  • Fig 1: Schemat elementów zestawu i identyfikacja części.
  • Fig 2: Instrukcja montażu uchwytu, kół i podłączenia węży.
  • Fig 3: Obsługa pistoletu i dozowanie detergentu.
  • Fig 4: Procedura uruchamiania i wyłączania urządzenia.
  • Fig 5: Konserwacja, czyszczenie filtra i przechowywanie.

Zgodność modelu

  • Urządzenie przeznaczone do użytku domowego.
  • Wymagane zasilanie 220-240 V~ 50-60 Hz.
  • Maksymalna temperatura wody na wejściu: 50°C.
