Narzędzia / Narzędzia do rur
Instrukcja obsługi myjki ciśnieniowej spalinowej Sip Industrial Tempest CW-P 160AX /...
Szybki przewodnik po instrukcji obsługi myjki ciśnieniowej spalinowej Sip Industrial serii Tempest (160AX, 215AX, 225AX). Dowiedz się, jak złożyć urządzenie, uruchomić silnik, wymieniać olej, czyścić filtr powietrza i rozwiązywać typowe...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy myjek ciśnieniowych spalinowych Sip Industrial serii Tempest (modele 08984, 08985, 08986). Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa. Urządzenie jest przeznaczone wyłącznie do czyszczenia przedmiotów nieożywionych przy użyciu zimnej wody. Uwaga: Myjka jest dostarczana bez oleju w silniku – należy go uzupełnić przed pierwszym uruchomieniem.
Montaż urządzenia
Proces montażu obejmuje następujące kroki:

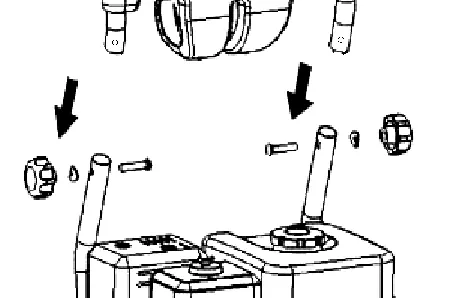

- Montaż uchwytu: Nasuń uchwyt na ramę główną, wyrównaj otwory i zabezpiecz śrubami, podkładkami oraz pokrętłami.
- Podłączenie węża i lancy: Wciśnij lancę do pistoletu i przykręć złączkę. Przykręć wąż wysokociśnieniowy do pistoletu, dokręcając kluczem. Drugi koniec węża podłącz do pompy myjki.
- Podłączenie wody: Użyj szybkozłącza do podłączenia węża z wodą do wlotu myjki.
- Wąż detergentu: W razie potrzeby nasuń wąż detergentu na króciec wlotowy pompy.
Obsługa myjki
Przed uruchomieniem sprawdź poziom oleju (zalecany 10W30) oraz paliwa (benzyna bezołowiowa). Upewnij się, że urządzenie stoi na płaskiej powierzchni.
Uruchamianie silnika
- Ustaw przełącznik silnika w pozycji ON.
- Ustaw dźwignię ssania (choke) w pozycji START.
- Pociągnij za linkę rozrusznika, aż poczujesz opór, a następnie szarpnij zdecydowanie.
- Po uruchomieniu silnika przesuń dźwignię ssania do pozycji RUN.
- Ustaw przepustnicę na pełną moc (pozycja z królikiem).
Ważne: Zawsze ustaw lancę na niskie ciśnienie i trzymaj spust pistoletu wciśnięty podczas uruchamiania silnika, aby uniknąć rozruchu pod ciśnieniem.
Konserwacja i przechowywanie
Regularna konserwacja jest kluczowa dla żywotności urządzenia:
- Wymiana oleju: Pierwsza wymiana po 5 godzinach pracy, następnie co 50 godzin lub raz w roku.

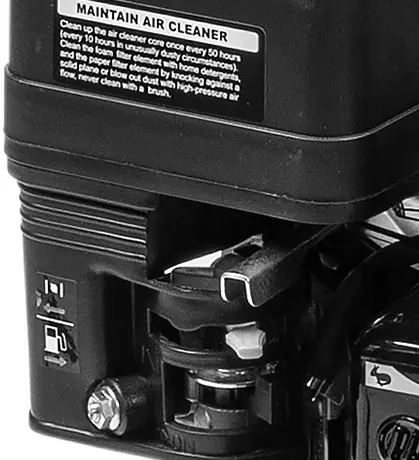

- Filtr powietrza: Czyść lub wymieniaj co 50 godzin (częściej w warunkach zapylonych).
- Świeca zapłonowa: Sprawdzaj i czyść co 50 godzin. Odstęp elektrod powinien wynosić 0.7-0.8 mm.
- Przechowywanie: Przed dłuższym przechowywaniem opróżnij zbiornik paliwa, gaźnik i układ wodny (przedmuchaj sprężonym powietrzem). Przechowuj w suchym, ciepłym miejscu, chroniąc przed mrozem.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem sprawdź poziom oleju (czujnik niskiego poziomu oleju może blokować start), pozycję przełącznika oraz czy w wężu nie ma ciśnienia. Jeśli pompa nie budzi ciśnienia, sprawdź dopływ wody, filtr wlotowy oraz czy w układzie nie ma powietrza.
Schematy i części

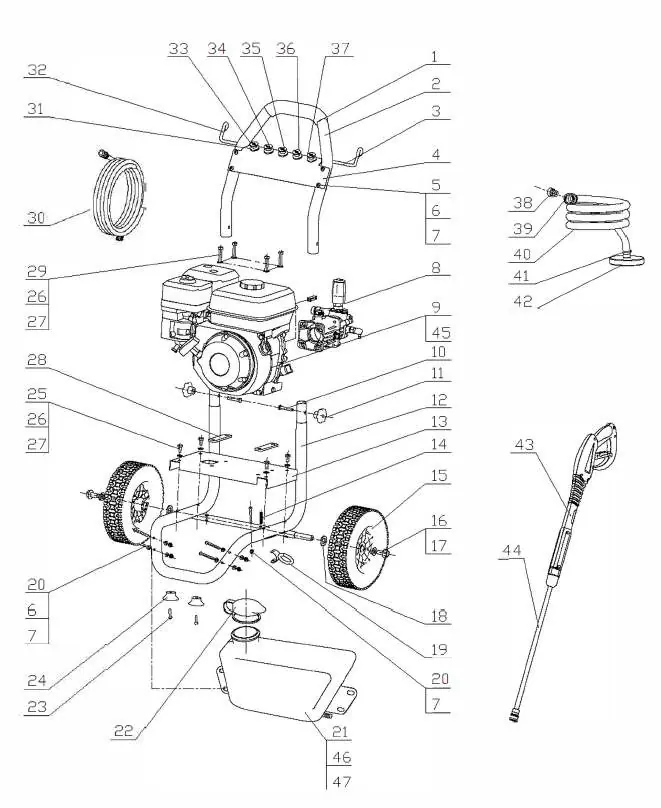

Instrukcja zawiera szczegółowe rysunki złożeniowe (exploded drawings) oraz listy części dla modeli 08984/08985 oraz 08986, które ułatwiają identyfikację elementów serwisowych.
Praktyczna pomoc
Typowe problemy
Silnik nie uruchamia się lub gaśnie
Sprawdź poziom oleju (zabezpieczenie przed niskim poziomem), upewnij się, że przełącznik jest w pozycji ON i naciśnij spust pistoletu, aby zredukować ciśnienie w wężu.
Pompa nie osiąga maksymalnego ciśnienia
Sprawdź dopływ wody, wyczyść filtr wlotowy, usuń zagięcia węża lub odpowietrz pompę, uruchamiając ją z odłączoną lancą.
Brak pobierania detergentu
Upewnij się, że wąż detergentu jest dobrze podłączony, używasz dyszy niskociśnieniowej (czarnej) i detergent nie jest zbyt gęsty.
Trudności z uruchomieniem silnika
Upewnij się, że ssanie jest w pozycji START, a po uruchomieniu przestawione na RUN.
Przed użyciem
- Sprawdź poziom oleju silnikowego (10W30).
- Sprawdź poziom paliwa (benzyna bezołowiowa).
- Upewnij się, że wąż doprowadzający wodę jest podłączony i kran jest otwarty.
- Sprawdź, czy wszystkie połączenia są szczelne i dokręcone.
- Upewnij się, że filtr powietrza jest czysty.
- Sprawdź, czy dysza jest odpowiednio dobrana do zadania.
Parametry w praktyce
- 162 Bar / 216 Bar / 225 Bar
- Maksymalne ciśnienie wody odpowiednio dla modeli 08984, 08985 i 08986.
Ilustracje i schematy
- Fig.1: Montaż uchwytu do ramy.
- Fig.2-3: Podłączanie lancy i węża do pistoletu.
- Fig.8-9: Sprawdzanie i uzupełnianie poziomu oleju.
- Fig.10-13: Procedura uruchamiania silnika (ssanie, rozrusznik, przepustnica).
Zgodność modelu
- Używaj wyłącznie zimnej wody.
- Nie używaj detergentów nieprzeznaczonych do myjek ciśnieniowych.
- Nie uruchamiaj urządzenia w zamkniętych pomieszczeniach (ryzyko zatrucia spalinami).
