Instrukcja obsługi korektora parametrycznego Midas 512
Szybki przewodnik po instalacji i obsłudze 4-pasmowego korektora parametrycznego Midas 512. Dowiedz się, jak zamontować moduł w obudowie serii 500, skonfigurować parametry dźwięku i zrozumieć funkcje przełączników.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Midas 512 to 4-pasmowy, w pełni parametryczny korektor zaprojektowany dla standardu rack serii 500. Urządzenie bazuje na rozwiązaniach znanych z konsolety Midas Heritage 3000. Instrukcja zawiera wytyczne dotyczące bezpiecznej instalacji, opisy funkcji poszczególnych pokręteł oraz specyfikację techniczną.

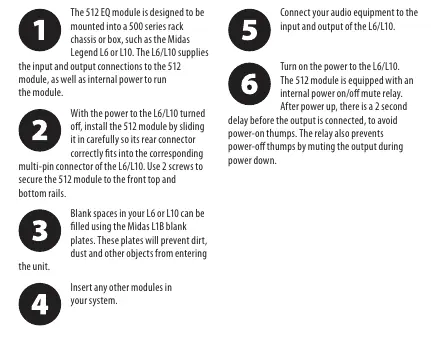

Instalacja modułu
Moduł 512 jest przeznaczony do montażu w obudowach rack serii 500 (np. Midas Legend L6 lub L10). Instalacja powinna odbywać się przy wyłączonym zasilaniu:
- Wsuń ostrożnie moduł do wolnego slotu, upewniając się, że tylne złącze wielostykowe pasuje do gniazda w racku.
- Zabezpiecz moduł dwiema śrubami (jedna na górze, jedna na dole).
- Puste przestrzenie w racku warto wypełnić zaślepkami Midas L1B, aby zapobiec przedostawaniu się kurzu.
- Po włączeniu zasilania moduł posiada 2-sekundowe opóźnienie przed podłączeniem wyjścia, co zapobiega uderzeniom dźwięku (tzw. power-on thumps).
Opis elementów sterujących
Każde z czterech pasm (Treble, Hi Mid, Lo Mid, Bass) posiada dedykowane pokrętła:
- Częstotliwość (outer knob): Płynna regulacja zakresu częstotliwości.
- Wzmocnienie (inner knob): Regulacja cięcia lub podbicia w zakresie od -15 dB do +15 dB (z wyczuwalnym punktem środkowym 0 dB).
- Szerokość pasma (width knob): Regulacja szerokości pasma (Q) od 0.1 do 2 oktaw. Działa tylko, gdy aktywny jest przełącznik BELL.
- Przełącznik BELL: Zmienia charakterystykę filtra z tradycyjnej półkowej (shelving) na w pełni parametryczną.
Equaliser IN switch: Włącza lub wyłącza korektor w ścieżce sygnału. Gdy jest wyłączony, urządzenie działa w trybie True Bypass (sygnał omija obwody korekcji).
Dane techniczne
- Zasilanie: +/- 16 V (z racka serii 500).
- Pobór mocy: 100 mA, 3.2 W.
- Wymiary: 132 x 38 x 184 mm.
- Waga: 0.7 kg.
Informacje o producencie
Midas
Praktyczna pomoc
Typowe problemy
Brak dźwięku po włączeniu
Sprawdź, czy przełącznik Equaliser IN jest włączony (żółta dioda) oraz czy rack serii 500 jest poprawnie zasilany.
Słyszalne uderzenia przy włączaniu/wyłączaniu
Moduł posiada wbudowany przekaźnik wyciszający (2 sekundy opóźnienia). Jeśli problem występuje, sprawdź połączenia w racku.
Przed użyciem
- Wyłącz zasilanie racka serii 500 przed instalacją modułu.
- Upewnij się, że moduł jest poprawnie wpięty w złącze wielostykowe.
- Zabezpiecz moduł dwiema śrubami (góra i dół).
- Sprawdź, czy używasz odpowiedniego napięcia zasilania (+/- 16V).
Parametry w praktyce
- Width control
- Reguluje szerokość pasma (Q) od 0.1 do 2 oktaw (działa tylko w trybie BELL).
Ilustracje i schematy
- Schemat blokowy pokazuje ścieżkę sygnału przez poszczególne pasma korekcji.
- Tabela pinów złącza modułu określa przypisanie sygnałów (GND, Input, Output, PSU).
Zgodność modelu
- Zaprojektowany do montażu w obudowach rack serii 500 (np. Midas Legend L6 lub L10).
- Wymaga zasilania +/- 16V dostarczanego przez rack.
