Instrukcja obsługi samochodowego systemu głośników Morel Maximo Ultra MKII
Poznaj instrukcję montażu i konfiguracji samochodowych głośników Morel Maximo Ultra MKII. Sprawdź schematy połączeń zwrotnic, parametry techniczne oraz instrukcje montażu powierzchniowego i wpuszczanego.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera schematy podłączenia zwrotnic, instrukcje montażu powierzchniowego i wpuszczanego oraz specyfikację techniczną dla serii głośników Morel Maximo Ultra MKII (502, 602, 603, 603A). str. 1, 2, 3, 4
Najważniejsze czynności
- Podłączenie zwrotnicy str. 2, 3
- Montaż głośników str. 2, 3, 4
Problemy i rozwiązania
Brak dźwięku
Sprawdź połączenia zwrotnicy i polaryzację.
str. 2, 3Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc (Maximo Ultra MII 603/603A) | 100W (RMS) | Moc ciągła | str. 4 |
| Impedancja | 4 ohm | Impedancja nominalna | str. 4 |
| Pasmo przenoszenia | 50-20,000 Hz | Zakres częstotliwości | str. 4 |
Gdzie szukać w PDF
- Zawartość i montaż str. 2
- Konfiguracja i montaż str. 3
- Specyfikacja str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy samochodowych systemów głośnikowych Morel z serii Maximo Ultra MKII (modele 502, 602, 603 oraz 603A). Dokument zawiera wytyczne dotyczące poprawnego podłączenia zwrotnic, montażu głośników w pojeździe oraz konfiguracji aktywnej dla modelu 603A.
Zawartość zestawu
W zależności od modelu, zestaw zawiera głośniki wysokotonowe (tweeter), średniotonowe (mid-range), niskotonowe (woofer), zwrotnice oraz niezbędne elementy montażowe (śruby, uchwyty). Przed przystąpieniem do instalacji upewnij się, że posiadasz wszystkie elementy wymienione w sekcji Content na stronie 2.

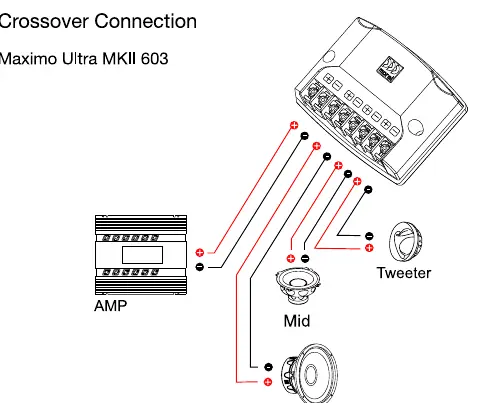

Podłączenie zwrotnic
Prawidłowe podłączenie zwrotnicy jest kluczowe dla jakości dźwięku i ochrony głośników:
- Maximo Ultra MKII 603: Wymaga podłączenia wzmacniacza do wejścia zwrotnicy oraz oddzielnych wyjść dla tweetera, głośnika średniotonowego i woofera.
- Maximo Ultra MKII 502 / 602: Wymaga podłączenia wzmacniacza do wejścia zwrotnicy oraz wyjść dla tweetera i woofera.
- Zawsze zwracaj uwagę na polaryzację (+/-) przy podłączaniu przewodów do wzmacniacza i głośników.
Montaż głośników
Instrukcja przewiduje dwa główne sposoby montażu głośników wysokotonowych:

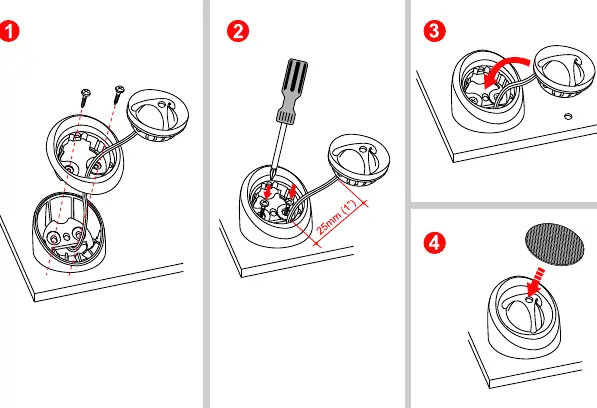

- Montaż powierzchniowy (Surface mounting): Wymaga przygotowania otworu i przykręcenia obudowy głośnika.

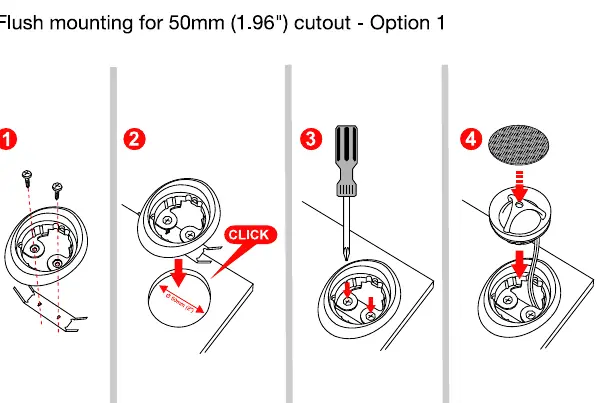

- Montaż wpuszczany (Flush mounting): Wymaga wycięcia otworu o średnicy 50mm (1.96"). Głośnik jest wciskany w otwór aż do kliknięcia.
Dla głośników niskotonowych (woofer) i średniotonowych należy przygotować otwory montażowe zgodnie z wymiarami głośnika (np. 6.5", 5.25").
Konfiguracja aktywna (Model 603A)
Model 603A wymaga użycia elektronicznej zwrotnicy i sześciu kanałów wzmocnienia. System może być sterowany przez zewnętrzny procesor DSP lub wbudowane funkcje radia samochodowego. Zalecane punkty podziału (Crossover Points) to:
- Tweeter (high-pass): 4500Hz @ 12dB
- Midrange (low-pass): 4500Hz @ 12dB
- Midrange (high-pass): 500Hz @ 12dB
- Woofer (low-pass): 500Hz @ 12dB
Dane techniczne
Systemy charakteryzują się impedancją nominalną 4 ohm. Szczegółowe parametry, takie jak moc (Power Handling), czułość (Sensitivity) oraz głębokość montażowa, różnią się w zależności od modelu (502, 602, 603/603A) i są wyszczególnione w tabeli na stronie 4.
Praktyczna pomoc
Typowe problemy
Brak dźwięku lub zniekształcenia
Sprawdź poprawność połączeń zwrotnicy zgodnie ze schematem oraz polaryzację (+/-).
Głośnik nie mieści się w otworze montażowym
Upewnij się, że używasz odpowiedniego szablonu montażowego i sprawdziłeś głębokość montażową (np. 60mm dla woofera 602/603).
Niewłaściwe pasmo przenoszenia
Skonfiguruj zwrotnicę zgodnie z zalecanymi punktami podziału (np. 4500Hz dla tweetera).
Przed użyciem
- Sprawdź zawartość zestawu zgodnie z listą na stronie 2.
- Upewnij się, że masz odpowiednie narzędzia do montażu.
- Zaplanuj rozmieszczenie głośników w pojeździe.
- Sprawdź głębokość montażową w miejscu instalacji.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Impedancja nominalna
- 4 ohm - standardowa wartość dla większości wzmacniaczy samochodowych.
- Moc (Power Handling)
- Moc ciągła RMS, którą głośnik może przyjąć bez uszkodzenia.
- Czułość (Sensitivity)
- Efektywność głośnika - wyższa wartość oznacza głośniejszy dźwięk przy tej samej mocy.
Ilustracje i schematy
- Schemat połączeń zwrotnicy pokazuje poprawne podłączenie wzmacniacza do wejścia oraz głośników do odpowiednich wyjść.
- Instrukcje montażu pokazują krok po kroku jak zamontować głośniki powierzchniowo i wpuszczane.
Zgodność modelu
- Systemy 603A wymagają aktywnej zwrotnicy i 6 kanałów wzmocnienia.
- Upewnij się, że wzmacniacz obsługuje impedancję 4 ohm.
