Instrukcja obsługi wzmacniaczy samochodowych Hifonics Andromeda Series

Kompletny przewodnik po instalacji i konfiguracji wzmacniaczy samochodowych Hifonics z serii Andromeda. Dowiedz się, jak poprawnie podłączyć zasilanie, skonfigurować zwrotnice, dostroić system audio oraz rozwiązywać typowe problemy...

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Wzmacniacze Hifonics Andromeda Series wymagają poprawnego uziemienia do podwozia pojazdu oraz zasilania z bezpiecznikiem. Konfiguracja odbywa się za pomocą przełączników zwrotnic (X-OVER) oraz regulacji poziomu wejściowego (Level). W przypadku awarii, dioda PROTECT informuje o zwarciu lub przegrzaniu. str. 3, 10, 12

Najważniejsze czynności

Ustawienie poziomu wzmocnienia (Level) str. 9
Konfiguracja zwrotnicy (X-OVER) str. 3

Pierwsze uruchomienie

Procedura pierwszego uruchomienia str. 8

Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Wzmacniacz przechodzi w tryb ochrony

Sprawdź zwarcie na głośnikach, odłącz głośniki i zresetuj wzmacniacz.

str. 10

Konserwacja i reset

Resetowanie trybu ochrony str. 10

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Pasmo przenoszenia	10 Hz - 50 kHz	Zakres częstotliwości pracy wzmacniacza.	str. 11
Stosunek sygnał/szum	> 95 dB	Poziom szumów własnych wzmacniacza.	str. 11
Czułość wejściowa	0.2 V - 6 V (lub 9 V)	Zakres napięcia sygnału wejściowego.	str. 11

Gdzie szukać w PDF

Opis funkcji str. 3, 9
Schematy podłączeń str. 4, 5, 6, 7
Instalacja str. 8
Dane techniczne str. 11

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Pokaż obrazy (4) Pokaż mniej

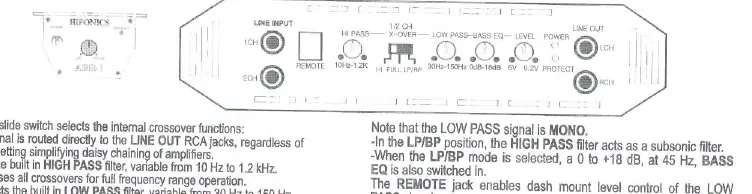

Panele sterowania wzmacniaczy serii Andromeda

Strona 3

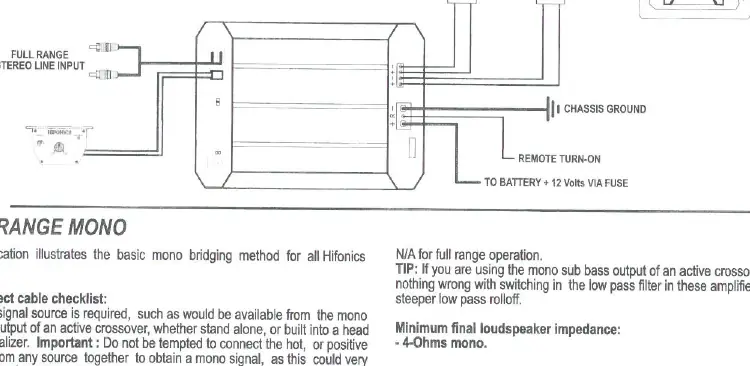

Schemat podłączenia wzmacniacza 2-kanałowego (Full Range Stereo)

Strona 4

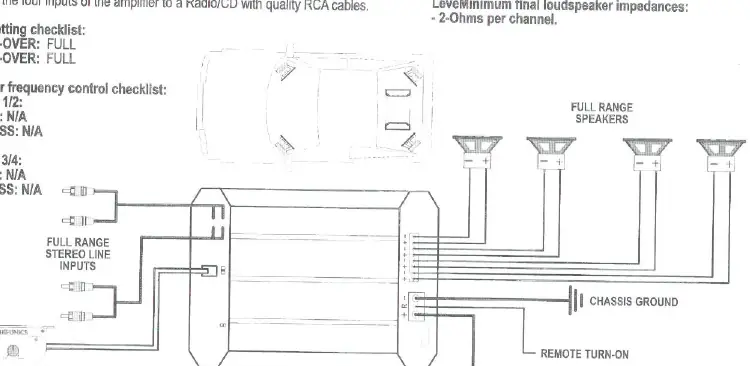

Schemat podłączenia wzmacniacza 4-kanałowego

Strona 6

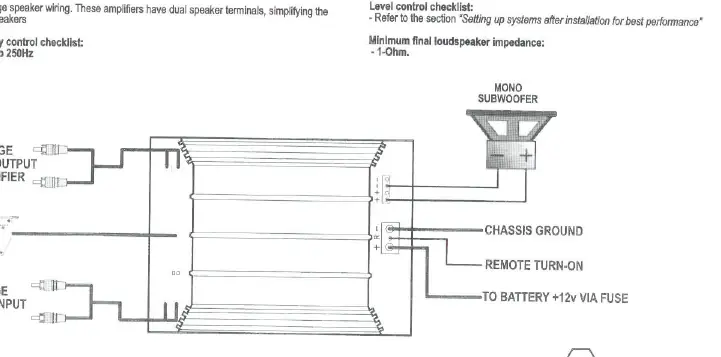

Schemat podłączenia wzmacniacza mono (Neptune/Venus)

Strona 9

Najważniejsze informacje z instrukcji

Instrukcja dotyczy wzmacniaczy samochodowych Hifonics z serii Andromeda (Saturn, Mars, Mercury, Pluto, Krypton, Neptune, Venus). Dokument zawiera wytyczne dotyczące bezpiecznej instalacji, konfiguracji zwrotnic, strojenia systemu oraz diagnostyki usterek. Wzmacniacze te wyposażone są w zaawansowany system diagnostyczny, który chroni urządzenie w przypadku zwarcia lub przegrzania.

Opis urządzenia i funkcje

Wzmacniacze serii Andromeda oferują zaawansowane funkcje sterowania dźwiękiem:

X-OVER (Zwrotnica): Przełącznik wyboru trybu pracy filtra: HI (High Pass), FLAT (pełne pasmo), LP/BP (Low Pass/Band Pass).
Diagnostic/Protect LED: Dioda informująca o stanie pracy. Świecenie ciągłe lub miganie może sygnalizować błąd (zwarcie, przegrzanie, DC offset).
Subsonic Filter: Filtr odcinający najniższe częstotliwości, chroniący głośniki przed uszkodzeniem (dostępny w modelach mono).
Bass EQ: Regulacja podbicia basu.

Instalacja i podłączenie

Poprawna instalacja jest kluczowa dla wydajności systemu:

Zasilanie: Użyj kabla zasilającego o odpowiednim przekroju (min. 8 gauge). Zainstaluj bezpiecznik na głównym kablu przy akumulatorze.
Uziemienie: Podłącz masę bezpośrednio do podwozia pojazdu, używając jak najkrótszego przewodu. Punkt styku musi być oczyszczony z lakieru.
Kable RCA: Prowadź kable sygnałowe z dala od kabli zasilających, aby uniknąć zakłóceń elektrycznych.
Kolejność podłączania: Najpierw podłącz głośniki, następnie kable RCA, na końcu zasilanie (po upewnieniu się, że bezpiecznik jest wyjęty).

Konfiguracja systemu

Po instalacji należy przeprowadzić strojenie:

Ustaw wszystkie poziomy (Level) na minimum.
Ustaw zwrotnice (X-OVER) zgodnie z przeznaczeniem głośników (HI dla wysokotonowych, LP dla subwoofera).
Włącz radio i ustaw głośność na około 80%.
Powoli zwiększaj poziom (Level) na wzmacniaczu, aż do momentu pojawienia się zniekształceń, a następnie cofnij regulację o kilka stopni.

Rozwiązywanie problemów

W przypadku problemów z dźwiękiem lub działaniem wzmacniacza:

Wzmacniacz nie włącza się: Sprawdź bezpieczniki, połączenia kabli zasilających oraz napięcie na terminalu +12V i Remote.
Tryb ochrony (Protect): Odłącz głośniki i zresetuj wzmacniacz (wyłącz i włącz radio). Jeśli dioda Protect nadal świeci, problem leży w okablowaniu lub samym wzmacniaczu.
Przegrzewanie: Upewnij się, że wzmacniacz ma zapewniony przepływ powietrza (montaż pionowy żeberek) i impedancja głośników nie jest zbyt niska.
Szumy/zakłócenia: Sprawdź uziemienie oraz odizoluj kable RCA od źródeł zakłóceń (np. pompy paliwa, alternatora).

Praktyczna pomoc

Typowe problemy

Wzmacniacz przechodzi w tryb ochrony (Protect LED)

Sprawdź, czy nie ma zwarcia na przewodach głośnikowych, czy impedancja głośników nie jest za niska oraz czy nie występuje składowa stała (DC offset) na wyjściu.

Przegrzewanie się wzmacniacza

Upewnij się, że wzmacniacz jest zamontowany w miejscu zapewniającym przepływ powietrza (żebra chłodzące powinny być w pionie) i sprawdź, czy impedancja obciążenia jest zgodna z instrukcją.

Słyszalne szumy lub zakłócenia (np. pisk zależny od obrotów silnika)

Sprawdź poprawność uziemienia (musi być solidne i krótkie), odizoluj kable RCA od kabli zasilających i innych urządzeń elektrycznych w aucie.

Przed użyciem

Sprawdź impedancję głośników (nie może być niższa niż zalecana dla danego modelu).
Użyj kabli zasilających o odpowiednim przekroju (min. 8 gauge).
Zainstaluj bezpiecznik na głównym kablu zasilającym przy akumulatorze.
Upewnij się, że wzmacniacz jest zamontowany w miejscu zapewniającym chłodzenie.
Sprawdź, czy wszystkie połączenia są solidnie zaciśnięte i zabezpieczone.

Pokaż więcej Pokaż mniej

Parametry w praktyce

Crossover (X-OVER): Pozwala wybrać tryb pracy filtra: HI (High Pass), FLAT (pełne pasmo), LP/BP (Low Pass/Band Pass).
Diagnostic/Protect LED: Wskaźnik stanu wzmacniacza; świecenie oznacza błąd (zwarcie, przegrzanie, DC offset).
Subsonic Filter: Filtr odcinający najniższe częstotliwości, chroniący głośniki przed uszkodzeniem.

Ilustracje i schematy

Schematy pokazują różne konfiguracje: systemy 2-kanałowe, 4-kanałowe oraz mono.
Wskazano sposób podłączenia zasilania (+12V, masa, remote).
Pokazano sposób łączenia głośników w trybie stereo i zmostkowanym.

Zgodność modelu

Wzmacniacze mono obsługują obciążenia 4, 2 i 1 Ohm.
Wzmacniacze 2 i 4 kanałowe obsługują obciążenia 4 i 2 Ohm (stereo) oraz 4 Ohm (mostek).
Nie należy używać wzmacniacza poniżej zalecanej impedancji, gdyż grozi to uszkodzeniem.
