Instrukcja obsługi wzmacniacza Hifonics PLUTO II
Szybki przewodnik po instalacji i obsłudze wzmacniacza Hifonics PLUTO II. Dowiedz się, jak poprawnie podłączyć zasilanie, skonfigurować filtry dźwięku i rozwiązywać problemy techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Hifonics PLUTO II to 2-kanałowy wzmacniacz samochodowy klasy D. Wymaga instalacji 12V, odpowiedniego bezpiecznika (25A) oraz poprawnego podłączenia masy i zasilania. Obsługuje głośniki o impedancji 2-8 Ohm. str. 4, 6, 18, 20
Najważniejsze czynności
- Odłącz akumulator przed instalacją str. 2, 5, 16, 19
- Zainstaluj bezpiecznik na kablu zasilającym str. 7, 21
Pierwsze uruchomienie
- Upewnij się, że wszystkie połączenia są poprawne, a następnie podłącz akumulator. str. 6, 20
Problemy i rozwiązania
Dioda PROTECT świeci
Sprawdź zwarcie na głośnikach, impedancję obciążenia, przekrój kabli zasilających lub przegrzanie.
str. 15, 29Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc RMS @ 4 Ohm | 2 x 100 W | Moc wyjściowa na kanał przy 4 Ohm | str. 4, 18 |
| Moc RMS @ 2 Ohm | 2 x 160 W | Moc wyjściowa na kanał przy 2 Ohm | str. 4, 18 |
| Moc RMS @ 4 Ohm mostek | 1 x 320 W | Moc wyjściowa w trybie mostkowanym | str. 4, 18 |
Gdzie szukać w PDF
- Instrukcje bezpieczeństwa str. 2, 3, 16, 17
- Dane techniczne str. 4, 18
- Instalacja mechaniczna str. 5, 19
- Podłączenia elektryczne str. 6, 7, 20, 21
- Opis funkcji str. 8, 9, 22, 23
- Przykłady zastosowań str. 10, 11, 24, 25
- Rozwiązywanie problemów str. 12, 13, 14, 15
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

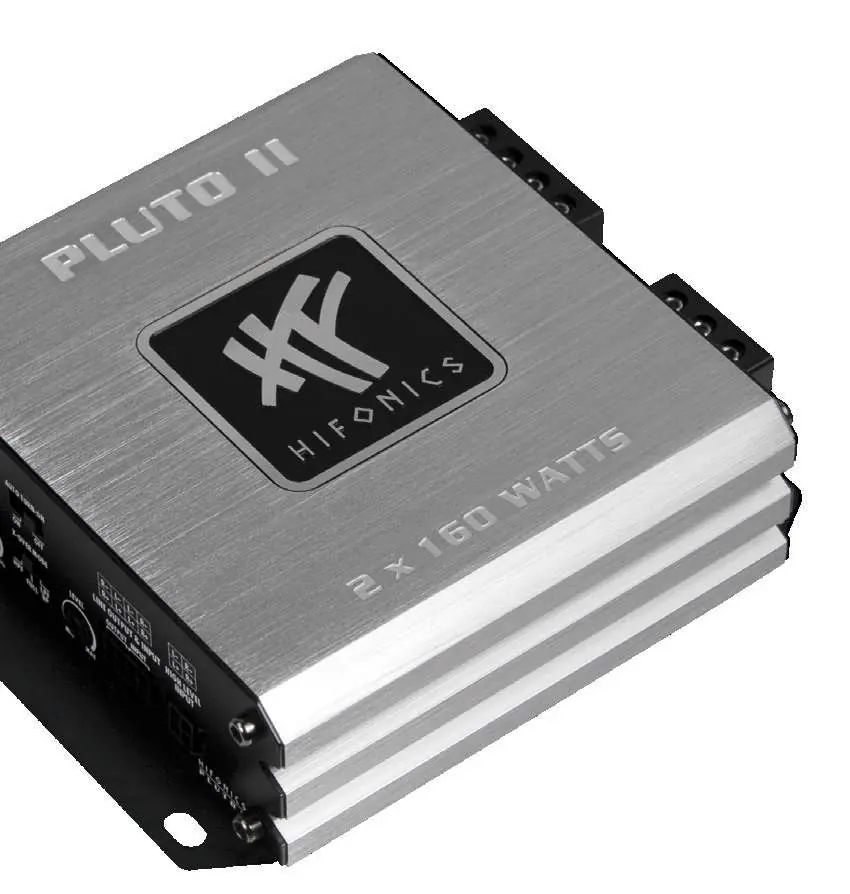

Wzmacniacz Hifonics PLUTO II to cyfrowy wzmacniacz 2-kanałowy klasy D, przeznaczony wyłącznie do pracy w instalacjach samochodowych 12V z ujemną masą. Przed przystąpieniem do instalacji należy bezwzględnie odłączyć ujemny biegun akumulatora, aby uniknąć zwarć i porażenia prądem. Urządzenie wymaga odpowiedniej wentylacji, dlatego należy unikać montażu w zamkniętych, małych przestrzeniach.
Instalacja mechaniczna
- Wybierz miejsce montażu zapewniające swobodną cyrkulację powietrza.
- Unikaj montażu w pobliżu elementów nagrzewających się lub w miejscach o dużej wilgotności i zapyleniu.
- Upewnij się, że podczas wiercenia otworów montażowych nie uszkodzisz przewodów, zbiornika paliwa ani innych elementów pojazdu.
- Użyj wkrętów samogwintujących (brak w zestawie) do zamocowania wzmacniacza.

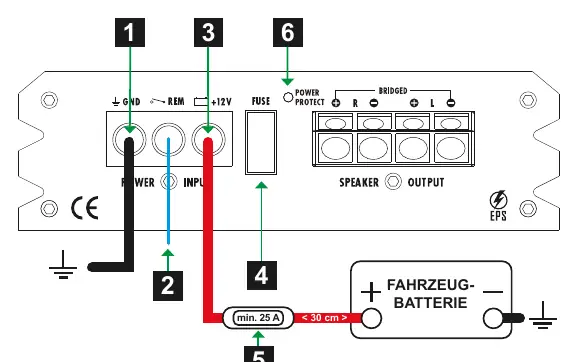

Podłączenia elektryczne
- GND: Podłącz do pewnego punktu masy na karoserii pojazdu. Przewód powinien być jak najkrótszy i podłączony do czystego, metalowego punktu.
- REM: Podłącz do wyjścia sterującego (REM) radia samochodowego. Jeśli radio nie posiada wyjścia REM, można użyć funkcji AUTO TURN-ON.
- +12V: Podłącz bezpośrednio do dodatniego bieguna akumulatora za pomocą odpowiedniego przewodu zasilającego.
- Bezpiecznik: Wymagany jest dodatkowy bezpiecznik na przewodzie zasilającym w odległości nie większej niż 30 cm od akumulatora.
Konfiguracja i obsługa
- X-OVER MODE: Wybierz tryb pracy: FULL (pełne pasmo), HP (filtr górnoprzepustowy), LP/BP (filtr dolnoprzepustowy/pasmowy).
- HIGH PASS: Regulacja częstotliwości odcięcia dla filtra górnoprzepustowego (15 - 500 Hz).
- LOW PASS: Regulacja częstotliwości odcięcia dla filtra dolnoprzepustowego (50 - 5000 Hz).
- LEVEL: Regulacja czułości wejściowej w celu dopasowania do sygnału z radia.
- AUTO TURN-ON: Włącz tę funkcję, jeśli radio nie posiada wyjścia sterującego REM.
Rozwiązywanie problemów
- Brak zasilania (dioda POWER nie świeci): Sprawdź bezpiecznik przy akumulatorze, napięcie na zaciskach +12V i GND oraz połączenie przewodu REM.
- Brak dźwięku: Sprawdź połączenia kabli RCA lub głośnikowych, ustawienia filtrów (czy HP nie jest ustawiony wyżej niż LP) oraz czy radio nie jest wyciszone.
- Dioda PROTECT świeci: Może to oznaczać zwarcie na kablach głośnikowych, zbyt niską impedancję głośników, zbyt mały przekrój kabli zasilających lub przegrzanie wzmacniacza.
Dane techniczne
- Moc RMS @ 14.4V: 2x100W (4 Ohm), 2x160W (2 Ohm), 1x320W (4 Ohm mostek).
- Pasmo przenoszenia: 4 - 38000 Hz.
- Współczynnik tłumienia: > 100.
- Bezpiecznik: 1 x 25 A.
- Wymiary: 115 x 35 x 127 mm.
Praktyczna pomoc
Typowe problemy
Brak dźwięku mimo świecącej diody POWER
Sprawdź poprawność podłączenia kabli RCA lub głośnikowych. Upewnij się, że filtry HP i LP nie są ustawione w sposób blokujący sygnał (np. HP wyżej niż LP).
Wzmacniacz przechodzi w tryb ochrony (dioda PROTECT świeci)
Sprawdź, czy nie ma zwarcia na kablach głośnikowych, czy impedancja głośników nie jest zbyt niska (poniżej 2 Ohm) oraz czy wzmacniacz nie jest przegrzany.
Zakłócenia zależne od obrotów silnika
Upewnij się, że kable sygnałowe RCA są poprowadzone z dala od kabli zasilających. Sprawdź jakość połączenia masy.
Przed użyciem
- Odłącz ujemny biegun akumulatora przed instalacją.
- Zapewnij odpowiednią wentylację wzmacniacza.
- Zainstaluj bezpiecznik na kablu zasilającym w odległości do 30 cm od akumulatora.
- Użyj kabli o odpowiednim przekroju (min. 10 mm2 do 3m, 16 mm2 powyżej 3m).
- Sprawdź, czy impedancja głośników mieści się w zakresie 2-8 Ohm.
Parametry w praktyce
- Filtr HP (High Pass)
- Odcina niskie częstotliwości, chroniąc głośniki przed uszkodzeniem.
- Filtr LP (Low Pass)
- Odcina wysokie częstotliwości, przydatne dla subwooferów.
Ilustracje i schematy
- Schemat montażu pokazuje sposób przykręcenia wzmacniacza do podłoża.

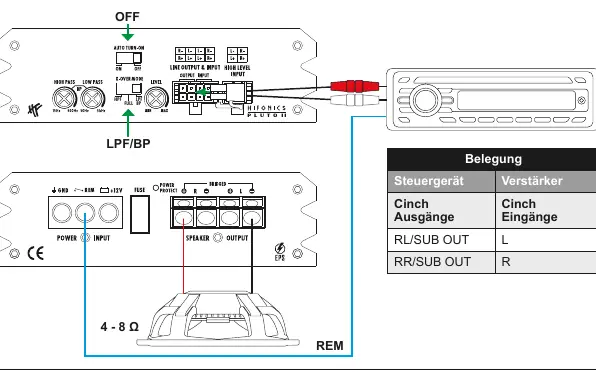

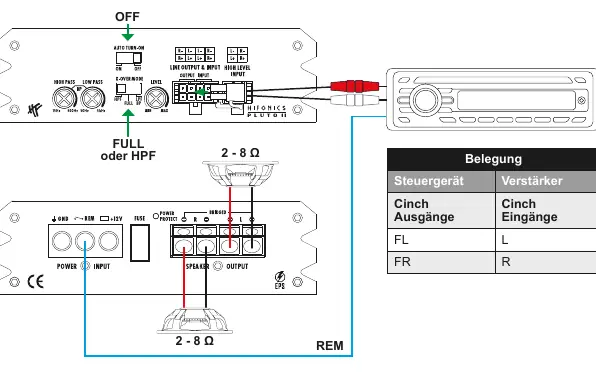

- Schematy podłączeń (A, B, C, D) ilustrują różne konfiguracje wejść (RCA/High Level) i wyjść głośnikowych.
Zgodność modelu
- Wymaga instalacji 12V w pojeździe.
- Obsługuje głośniki o impedancji 2-8 Ohm.
- Możliwość pracy w trybie mostkowanym (1x320W @ 4 Ohm).
