Instrukcja obsługi systemu głośników samochodowych Ground Zero GZCS 200.2VW-T5/T6
Szybki przewodnik instalacji i obsługi systemu głośników samochodowych Ground Zero GZCS 200.2VW-T5/T6. Dowiedz się, jak poprawnie zamontować głośniki, podłączyć zwrotnice i poznać specyfikację techniczną.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- System głośników Ground Zero GZCS 200.2VW-T5/T6 jest dedykowany do pojazdów VW T5 i T6. Montaż wymaga ingerencji w tapicerkę drzwi i rozwiercenia nitów fabrycznych, dlatego zaleca się wykonanie usługi w profesjonalnym warsztacie. str. 1, 2
Najważniejsze czynności
- Montaż głośników str. 2
Problemy i rozwiązania
Zakłócenia dźwięku
Sprawdź, czy kable sygnałowe nie biegną w pobliżu kabli zasilających lub anteny.
str. 2Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc RMS | 80 W | Moc ciągła | str. 3 |
| Impedancja | 4 Ohm | Oporność głośnika | str. 3 |
Gdzie szukać w PDF
- Strona tytułowa i cechy str. 1
- Instrukcja montażu i bezpieczeństwo str. 2
- Schematy podłączenia i dane techniczne str. 3
Spis treści
Najważniejsze informacje
System głośników Ground Zero GZCS 200.2VW-T5/T6 to dedykowany zestaw 2-drożny przeznaczony do pojazdów VW T5 oraz VW T6. Zestaw nie jest kompatybilny z modelem T6.1. Produkt został zaprojektowany z myślą o łatwej integracji z fabrycznymi miejscami montażowymi, jednak ze względu na specyfikę montażu, producent zaleca wykonanie instalacji w profesjonalnym warsztacie.
Instalacja i montaż
Montaż systemu wymaga ingerencji w elementy wykończeniowe pojazdu. Proces obejmuje:
- Demontaż tapicerki drzwi oraz osłon słupków A (tylko w modelu T6).
- Rozwiercenie fabrycznych nitów mocujących głośniki niskotonowe.
- Zamocowanie nowych głośników przy użyciu dołączonych nitów (wymagana nitownica, brak w zestawie).
Wskazówki instalacyjne:
- Nigdy nie wierć otworów w zbiorniku paliwa, przewodach hamulcowych ani innych ważnych elementach pojazdu.
- Unikaj prowadzenia kabli przez ostre krawędzie.
- Kable sygnałowe i głośnikowe należy prowadzić z dala od elektroniki antenowej oraz kabli zasilających, aby uniknąć zakłóceń.
Podłączenie zwrotnic
Zestaw zawiera zwrotnice z możliwością regulacji poziomu dźwięku:
- Regulacja średnich tonów: Poziom można dostosować poprzez wybór odpowiedniego złącza.
- Regulacja wysokich tonów: Poziom można dostosować poprzez wybór odpowiedniego złącza (0 dB lub -2 dB).
Dane techniczne
- Moc RMS: 80 W
- Moc maksymalna: 140 W
- Impedancja: 4 Ohm
- Pasmo przenoszenia: 40 Hz – 20 kHz
- Częstotliwość podziału: 3500 Hz
- Wydajność (SPL): 89 dB
Bezpieczeństwo
Długotrwałe słuchanie muzyki przy poziomie głośności powyżej 85 dB może prowadzić do trwałego uszkodzenia słuchu. Wysokie poziomy głośności mogą również ograniczać percepcję dźwięków otoczenia, co wpływa na bezpieczeństwo jazdy. Urządzenie zawiera magnesy i cenne surowce – po zakończeniu eksploatacji należy je oddać do punktu recyklingu.
Informacje o producencie
Ground Zero GmbH
Praktyczna pomoc
Typowe problemy
Trudności z montażem głośników w drzwiach
Wymagane jest rozwiercenie fabrycznych nitów i użycie nowych (brak w zestawie). Zaleca się montaż w profesjonalnym warsztacie posiadającym odpowiednie narzędzia.
Zakłócenia w odbiorze radia
Upewnij się, że kable głośnikowe i sygnałowe nie biegną w pobliżu anteny lub kabli zasilających pojazdu.
Przed użyciem
- Sprawdź, czy Twój pojazd to VW T5 lub T6 (zestaw nie pasuje do T6.1).
- Przygotuj narzędzia do demontażu tapicerki drzwi.
- Upewnij się, że posiadasz nitownicę i nity do montażu głośników.
Parametry w praktyce
- Moc RMS (80 W)
- Ciągła moc, jaką głośnik może przyjmować bez ryzyka uszkodzenia.
- Impedancja (4 Ohm)
- Oporność elektryczna głośnika, kluczowa dla dopasowania do wzmacniacza.
- Pasmo przenoszenia (40 Hz – 20 kHz)
- Zakres dźwięków, jakie głośnik jest w stanie odtworzyć.
Ilustracje i schematy

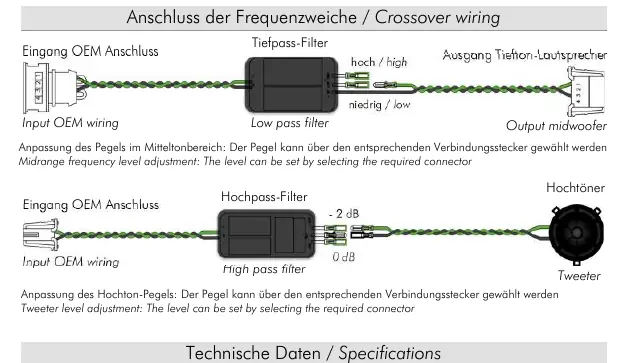

- Schemat pokazuje podłączenie zwrotnic: wejście OEM (fabryczne) oraz wyjścia na głośnik niskotonowy i wysokotonowy.
- Wskazano punkty regulacji poziomu dźwięku (0 dB / -2 dB) dla głośnika wysokotonowego.
Zgodność modelu
- Kompatybilne z VW T5 i VW T6.
- Niekompatybilne z VW T6.1.
