Instrukcja montażu zestawu radiowego Metra 99-7876 do Honda Pilot
Kompletny przewodnik instalacji zestawu radiowego Metra 99-7876 dla Honda Pilot (2009+). Dowiedz się, jak bezpiecznie zdemontować deskę rozdzielczą, przygotować zestaw montażowy i poprawnie podłączyć okablowanie radia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zestaw Metra 99-7876 służy do montażu radia typu Double DIN w samochodach Honda Pilot (roczniki 2009+). Instrukcja prowadzi przez demontaż deski, przygotowanie zestawu i podłączenie elektryczne. str. 1, 3, 4, 5
Najważniejsze czynności
- Demontaż deski rozdzielczej str. 3, 4
- Przygotowanie zestawu (cięcie wspornika) str. 5
- Podłączenie przewodów str. 7
Problemy i rozwiązania
Zwarcie elektryczne
Odłącz ujemny biegun akumulatora przed rozpoczęciem prac i zabezpiecz końce nieużywanych przewodów taśmą.
str. 3, 7Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zgodność | Honda Pilot 2009-up | Model samochodu kompatybilny z zestawem. | str. 1 |
Gdzie szukać w PDF
- Demontaż deski str. 3, 4
- Przygotowanie zestawu str. 5
- Montaż radia str. 6
- Podłączenie przewodów str. 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

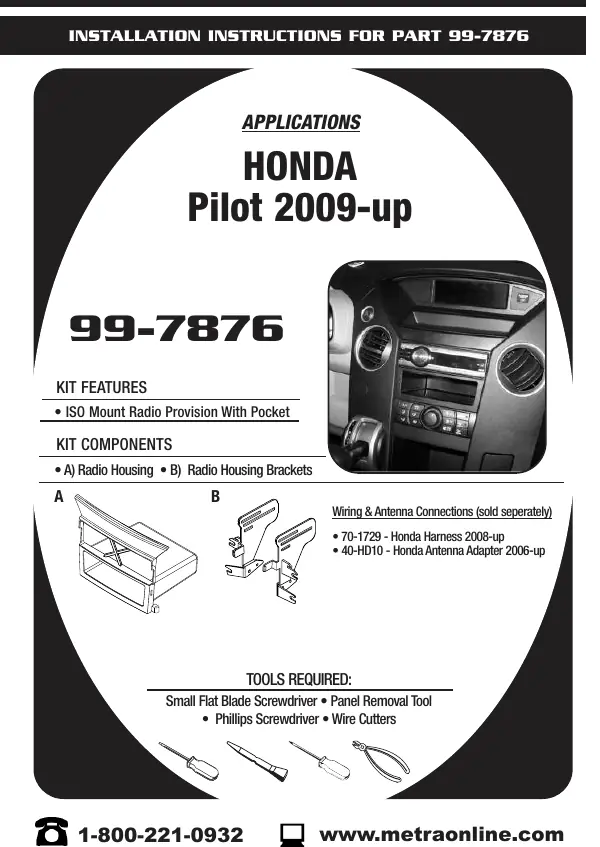

Niniejsza instrukcja dotyczy montażu zestawu radiowego Metra 99-7876 w samochodach Honda Pilot (roczniki 2009 i nowsze). Zestaw umożliwia instalację radia typu Double DIN. Przed przystąpieniem do prac należy odłączyć ujemną klemę akumulatora, aby uniknąć zwarcia.
Wymagane narzędzia:
- Śrubokręt płaski
- Narzędzie do usuwania paneli
- Śrubokręt krzyżakowy (Phillips)
- Obcinaczki do przewodów
Demontaż deski rozdzielczej
- Odłącz ujemny biegun akumulatora.
- Wypnij i zdejmij lewy panel nawiewu (wokół dźwigni zmiany biegów).
- Wypnij i zdejmij prawy panel nawiewu.
- Odkręć dwie śruby mocujące kieszeń pod radiem, następnie wypnij i wyjmij kieszeń.
- Odkręć cztery śruby mocujące radio, odłącz wtyczki i wyjmij radio.
- Odkręć sześć śrub mocujących zespoły klipsów na górnej krawędzi fabrycznego radia/panelu klimatyzacji (zachowaj śruby i klipsy do ponownego użycia).
- Odkręć cztery śruby mocujące fabryczny panel klimatyzacji, odłącz go i wyjmij (zachowaj śruby i panel do montażu w nowym zestawie).
Przygotowanie zestawu
- Odetnij i usuń wspornik (strut) na obudowie radia Metra.
- Przymocuj trzy klipsy zdemontowane w poprzednim kroku do obudowy radia Metra, używając fabrycznych śrub.
Montaż zestawu
- Przymocuj odpowiedni wspornik obudowy radia do obudowy radia.
- Przykręć fabryczny panel klimatyzacji do zestawu za pomocą czterech śrub krzyżakowych.
- Umieść nowe radio w obudowie i zabezpiecz je za pomocą osprzętu dostarczonego z radiem.
Podłączenie elektryczne
Podłączenia należy wykonać zgodnie z kodem kolorów EIA. Metra zaleca metodę: odizolowanie, skręcenie, lutowanie i zabezpieczenie taśmą izolacyjną. Należy indywidualnie zabezpieczyć końce nieużywanych przewodów.
Kluczowe kody kolorów (EIA):
- Czerwony: 12V Ignition / Acc.
- Żółty: 12V Batt / Memory
- Czarny: Masa (Ground)
- Niebieski: Power Antenna
- Niebieski/Biały: Amp Turn-On
- Pomarańczowy: Podświetlenie (Illumination)
- Pomarańczowy/Biały: Ściemniacz (Dimmer)
Przewody głośnikowe są oznaczone kolorami: Szary (Prawy przód), Biały (Lewy przód), Fioletowy (Prawy tył), Zielony (Lewy tył).
