Instrukcja obsługi przekaźnika SPDT Metra 120E5000

Pobierz instrukcję obsługi przekaźnika Metra 120E5000. Dowiedz się, jak poprawnie podłączyć przekaźnik SPDT do różnych zastosowań samochodowych, w tym zdalnego otwierania bagażnika, blokady drzwi i sterowania anteną.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Przekaźnik Metra 120E5000 to uniwersalny przekaźnik SPDT (single-pole, double-throw) służący do sterowania urządzeniami o wysokim poborze prądu (do 30 amperów) za pomocą sygnału o niskim natężeniu. Przed przystąpieniem do montażu należy sprawdzić zawartość opakowania. W przypadku bezpośredniego podłączenia zasilania do akumulatora, zaleca się zastosowanie bezpiecznika 30A w linii zasilającej.

Zasada działania przekaźnika

Przekaźnik działa jako przełącznik sterowany napięciem, a nie działaniem ręcznym. Wysyłając prąd przez przekaźnik, można włączyć lub wyłączyć urządzenie bez fizycznego dotykania przełącznika. Urządzenie posiada pięć wyprowadzeń przewodowych:

  • Green (86): Wejście sterujące (wyzwalacz).
  • Red (30): Stałe zasilanie 12V.
  • White (87): Wyjście zasilające urządzenie.
  • Black (85): Masa (uziemienie).
  • Blue (87a): Zazwyczaj nieużywany (należy zabezpieczyć taśmą).

Instrukcje podłączenia

Wszystkie nieużywane przewody muszą zostać zabezpieczone taśmą izolacyjną. W zależności od zastosowania, schemat połączeń przewodów Green, Red, White, Black i Blue ulega zmianie. Zawsze należy upewnić się, że źródło zasilania 12V jest stałe (nieprzełączane), chyba że instrukcja dla konkretnego zastosowania wskazuje inaczej.

Przykładowe zastosowania

Przekaźnik może być wykorzystany w wielu konfiguracjach samochodowych:

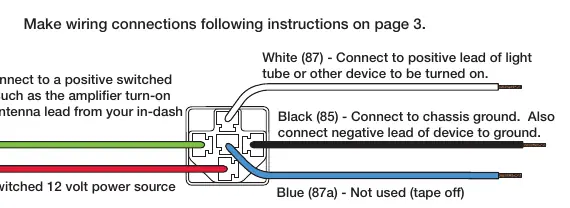

Schemat podłączenia przekaźnika w celu włączenia urządzenia (Relay Turn-On)
Schemat podłączenia przekaźnika w celu włączenia urządzenia (Relay Turn-On)

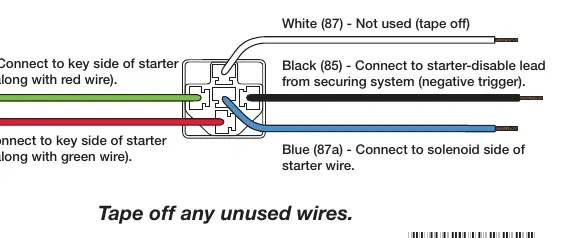

Schemat podłączenia przekaźnika w celu wyłączenia urządzenia (Relay Turn-Off)
Schemat podłączenia przekaźnika w celu wyłączenia urządzenia (Relay Turn-Off)
Schemat podłączenia zdalnego otwierania bagażnika
Schemat podłączenia zdalnego otwierania bagażnika

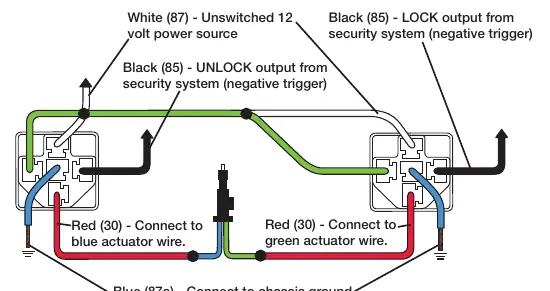

Schemat podłączenia systemu zamków drzwi
Schemat podłączenia systemu zamków drzwi
Schemat podłączenia sterowania anteną
Schemat podłączenia sterowania anteną
  • Włączanie urządzeń (Relay Turn-On): Do sterowania akcesoriami takimi jak wzmacniacze czy oświetlenie neonowe za pomocą radia samochodowego.
  • Wyłączanie urządzeń (Relay Turn-Off): Do odcinania zapłonu lub blokady rozrusznika przez system alarmowy.
  • Zdalne otwieranie bagażnika: Wykorzystanie wyjścia z systemu alarmowego do otwarcia bagażnika bez kluczyka.
  • System zamków drzwi: Wymaga dwóch przekaźników i siłowników do sterowania zamkami z pilota.
  • Sterowanie anteną: Specjalistyczne zastosowanie dla pojazdów Mazda (1981-1995) w celu konwersji sygnału dodatniego na ujemny.

Montaż przewodów

Do poprawnego wykonania połączeń wymagane są narzędzia do zdejmowania izolacji oraz zaciskarka. Proces łączenia przewodów obejmuje:

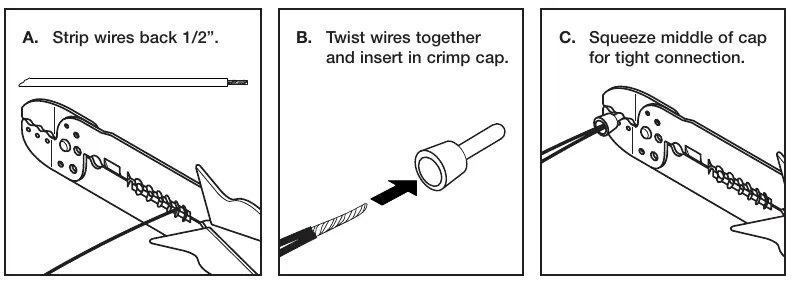

Kroki montażu przewodów: zdejmowanie izolacji, skręcanie i zaciskanie
Kroki montażu przewodów: zdejmowanie izolacji, skręcanie i zaciskanie
  1. Zdjęcie izolacji z końcówek przewodów na długość około 1/2 cala (ok. 1,3 cm).
  2. Skręcenie przewodów razem i włożenie ich do kapturka zaciskowego (crimp cap).
  3. Zaciśnięcie środkowej części kapturka za pomocą narzędzia w celu zapewnienia trwałego połączenia.

Informacje o producencie

Metra Electronics

Profil marki

Praktyczna pomoc

Typowe problemy

Nieużywane przewody

Wszystkie nieużywane przewody muszą być zabezpieczone taśmą izolacyjną, aby uniknąć zwarć.

Brak zasilania urządzenia

Sprawdź, czy źródło zasilania 12V jest stałe (unswitched) i czy bezpiecznik w linii zasilającej nie jest przepalony.

Zbyt wysoki pobór prądu

Przekaźnik obsługuje urządzenia do 30A. Jeśli urządzenie pobiera więcej, wymagane jest inne rozwiązanie.

Przed użyciem

  • Sprawdź zawartość opakowania zgodnie z fakturą.
  • Przygotuj narzędzia: ściągacz izolacji i zaciskarkę.
  • Zidentyfikuj przewody: Green (86), Red (30), White (87), Black (85), Blue (87a).
  • Upewnij się, że masz dostęp do stałego źródła zasilania 12V.
  • W przypadku podłączenia do akumulatora, przygotuj bezpiecznik 30A.

Ilustracje i schematy

  • Schematy pokazują konkretne konfiguracje przewodów dla różnych funkcji (włączanie, wyłączanie, bagażnik, zamki, antena).
  • Kropka na schematach oznacza miejsce połączenia przewodów (splice).

Zgodność modelu

  • Zastosowanie 'Antenna Turn-On' dotyczy wyłącznie pojazdów Mazda z lat 1981-1995 z fabryczną anteną elektryczną.
